220kV高压绝缘电缆沟道弧形防护构件

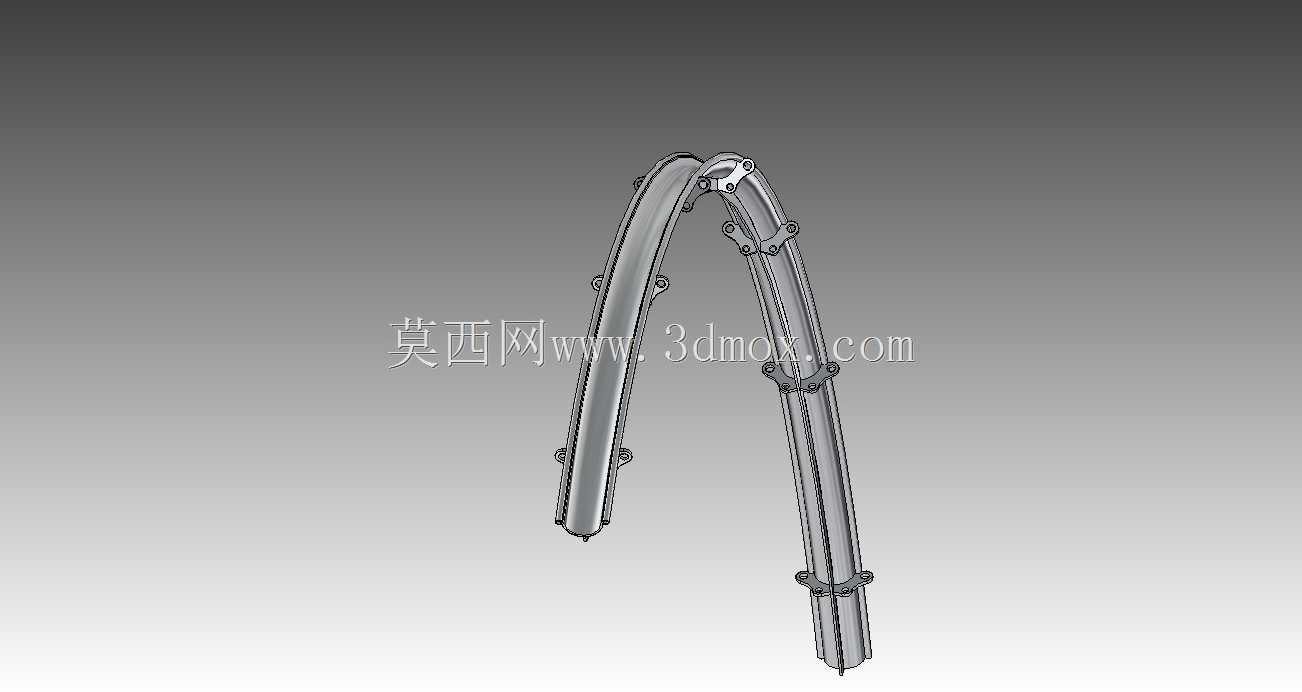

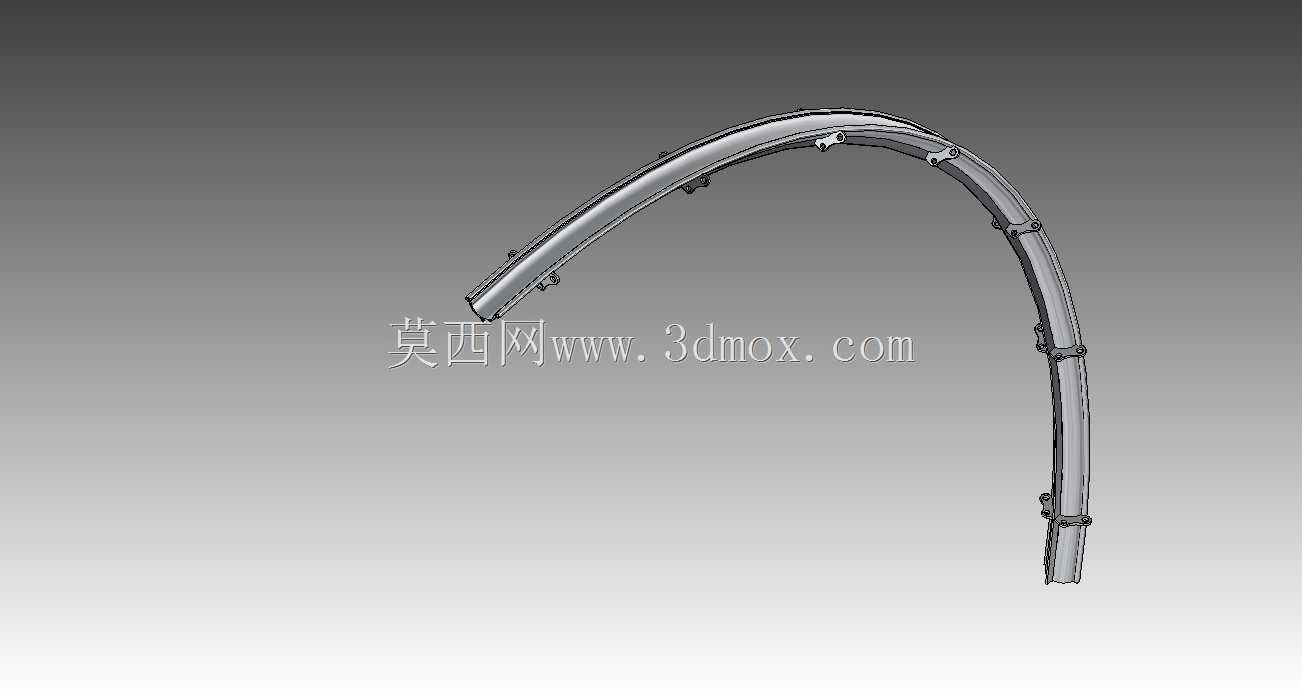

　　在城市地下电网、变电站进出线廊道、长距离高压输电电缆敷设工程中，电缆沟道的转弯段一直是敷设作业与后期运维的核心管控点位——高压电缆自身刚性大、转弯半径不足时极易造成绝缘层损伤、线芯应力集中，长期运行下会引发局部放电、绝缘击穿等严重故障，这类弧形防护构件正是为解决该类场景痛点设计的专用导向防护部件。从实际工程应用来看，该构件主要适配220kV电压等级的交联聚乙烯绝缘高压电缆，对应导体直径110mm的常规大截面高压缆线，设计时严格遵循高压电缆敷设的最小弯曲半径要求，将构件内弧曲率半径设定为6m，完全匹配该规格电缆允许的最小弯曲阈值，避免敷设过程中硬弯造成的缆线内部结构损伤。构件采用分段拼接式的弧形结构设计，

　　整体沿弯曲走向分为多段独立的槽型防护单元，单元之间通过法兰式连接耳配合紧固件完成拼接，每段单元外侧预留的固定耳座可直接通过膨胀螺栓与电缆沟道的混凝土侧壁或预制支架完成固定，安装时无需在现场进行复杂的弯制作业，只需按照沟道转弯的实际走向逐段对位拼接即可，大幅降低现场施工的难度与作业时长。从结构细节来看，构件的内侧槽面做了圆弧过渡处理，没有尖锐棱角，避免电缆敷设拖拽过程中划伤外护套；槽型的内部净宽预留了足够的余量，除容纳单根高压电缆外，还可预留电缆伸缩、蠕动的位移空间，适配电缆在负载变化、环境温度波动下产生的热胀冷缩形变，避免长期应力挤压造成的外护套磨损。针对高压电缆运行的特殊需求，构件的材质选用具备绝缘性能的高强度工程材料，

　　既可以提供足够的结构支撑强度，承受电缆敷设时的拖拽力与长期运行下的缆线自重荷载，每米构件可适配承载22kg/m线重的高压电缆，不会出现长期受压变形的问题；同时材料本身的绝缘属性可避免构件与电缆金属护套之间形成电位差，减少环流损耗与局部放电的风险。在实际选型应用中，该类构件可根据电缆沟道的转弯角度调整拼接段数，适配90度直角转弯、不同角度斜向转弯等多种沟道走向，不需要针对每个项目单独定制异形构件，具备较强的通用适配性。设计建模过程中，需要重点管控每段拼接单元的弧面同轴度，避免拼接后出现内弧面错台，防止电缆敷设时在错台位置出现应力集中；同时连接耳座的孔位需要做对位公差匹配，保证现场安装时可顺利穿装紧固件，不会出现孔位错位无法拼接的问题。

　　不同于普通的直线段电缆支架，这类弧形防护构件同时承担了转弯导向、缆线防护、位置固定三重功能，在高压电缆沟道的转弯段、上下坡道过渡段都可以应用，能够有效规范电缆的弯曲走向，将缆线的弯曲曲率稳定控制在安全范围内，同时隔绝沟道内尖锐硬物对电缆外护套的损伤，降低后期运维过程中电缆故障的概率。在三维建模阶段，需要重点还原构件的分段拼接结构、连接耳座的位置与孔位尺寸、内弧面的曲率精度，同时模拟不同拼接角度下的构件形态，验证其对不同转弯角度沟道的适配能力，还要校核构件的结构强度，验证在满布电缆荷载下的形变情况，确保长期运行下结构不会出现垮塌、形变位移等问题，保障高压电缆线路的长期稳定运行。
