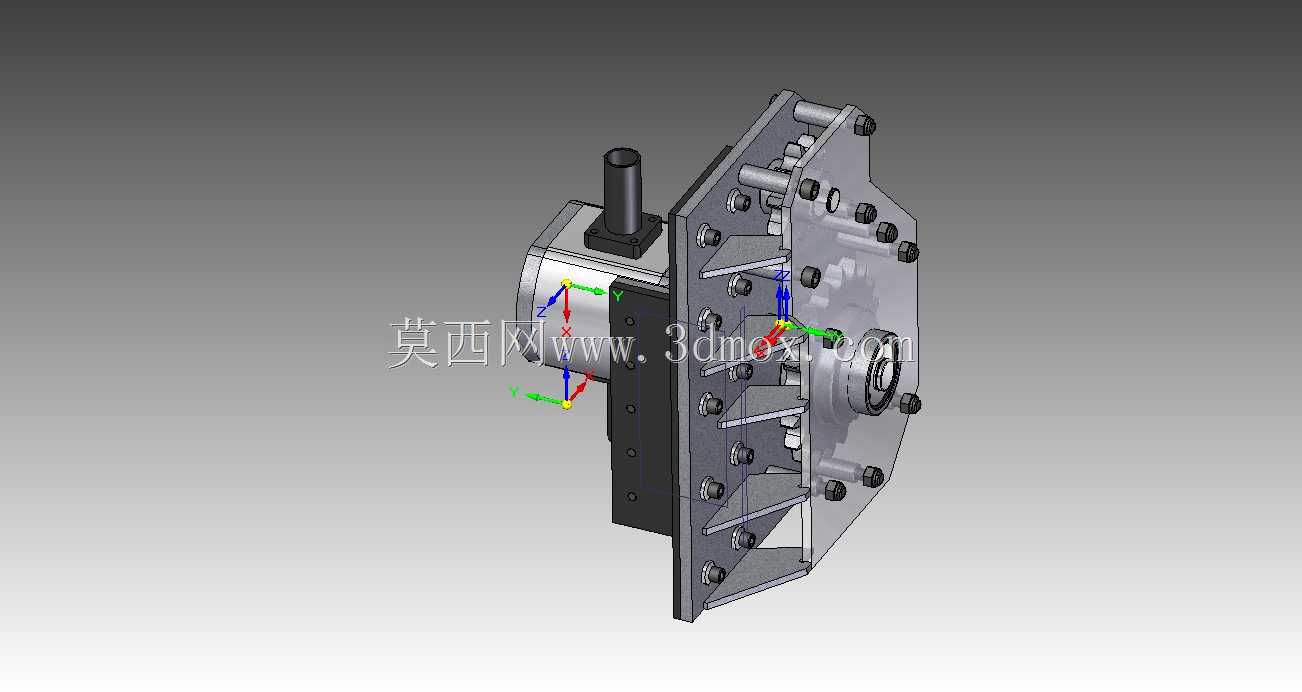

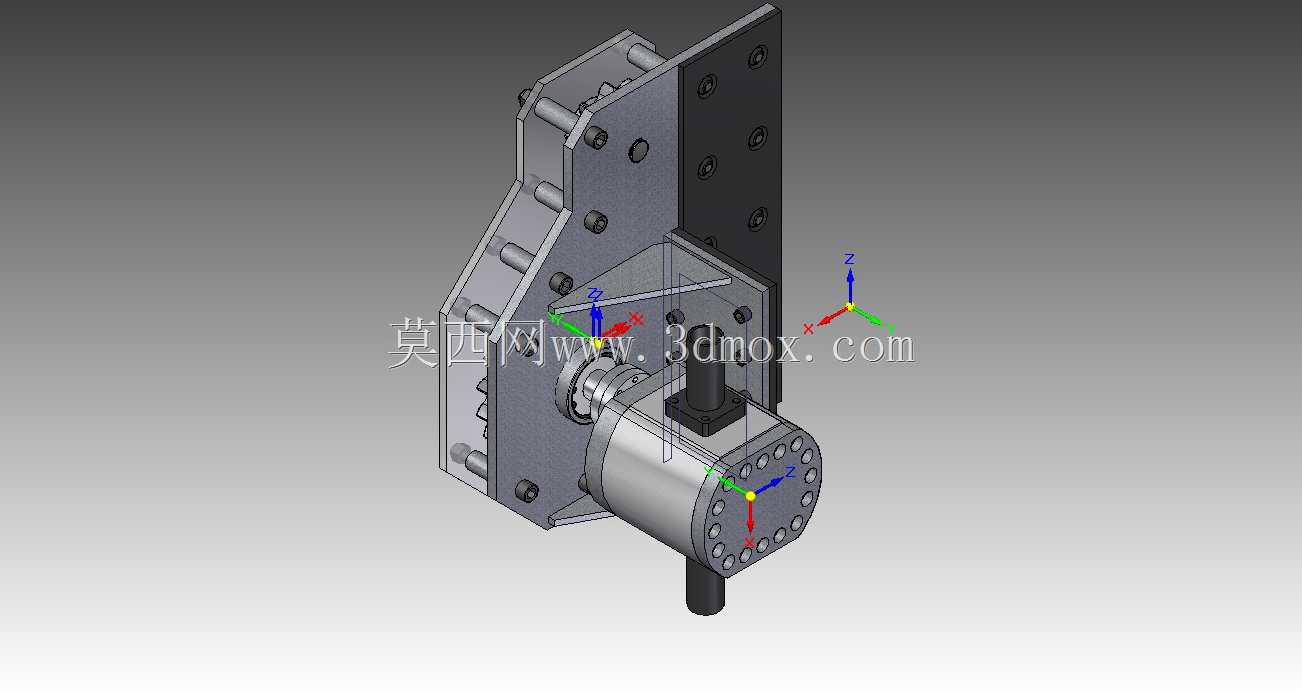

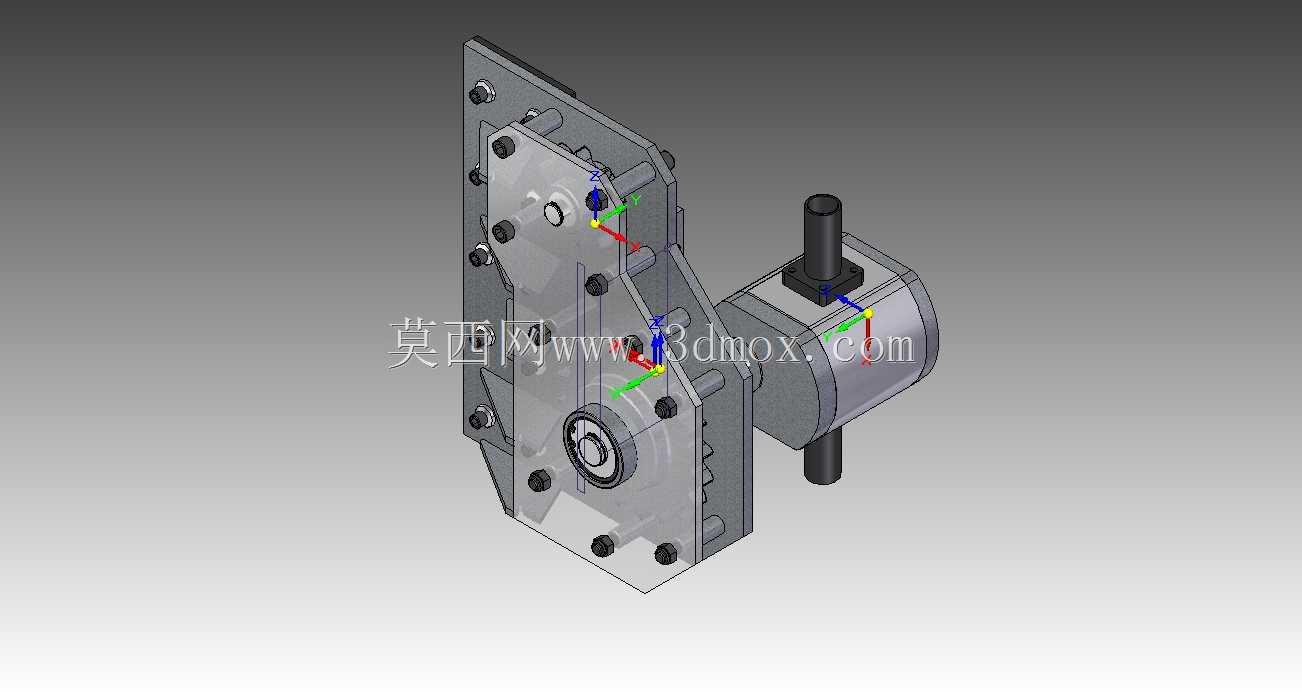

液压传动配套齿轮箱结构设计

　　在液压系统的动力传输链路里，这类齿轮箱承担着转速匹配、扭矩放大的核心作用，常见于工程机械行走驱动、农业装备作业动力输出、工业液压站动力分配等场景，是连接液压马达与执行端负载的关键中间部件。从实际工况出发，设计时首先要匹配液压系统的额定工作压力区间，齿轮啮合侧隙需要适配液压系统启停时的瞬时冲击，避免刚性啮合带来的齿面崩损。箱体采用剖分式结构设计，结合面的密封槽深度经过反复校核，既保证密封胶条的压缩量在合理区间，又不会因为过盈量过大导致合箱后轴承孔同轴度超差。输入轴端采用骨架油封配合防尘圈的双重密封结构，适配户外作业时的粉尘、泥水飞溅工况，输出轴端根据不同安装场景预留了平键、花键两种连接接口的设计余量，

　　方便现场根据负载端的连接形式快速适配。齿轮参数选择上，采用斜齿圆柱齿轮啮合形式，相比直齿传动重合度更高，传动过程中的冲击更小，噪音水平更适合对NVH有一定要求的移动设备场景，齿面经过渗碳淬火处理，硬度控制在HRC58-62区间，芯部保持足够韧性，能够承受液压系统瞬时过载带来的冲击载荷。轴承选型全部采用圆锥滚子轴承配对安装，能够同时承受径向载荷与轴向载荷，适配齿轮啮合过程中产生的分力，轴承端盖设置了调整垫片组，装配时可以通过调整垫片厚度来精确控制齿轮啮合侧隙以及轴承预紧量，避免运行过程中出现窜轴、异响等问题。安装边界方面，箱体底部预留了四个带定位销孔的安装脚，定位销孔采用H7公差加工，安装时可以先通过定位销完成箱体的精准定位，

　　再穿入固定螺栓完成紧固，避免运行过程中因为振动导致箱体移位。箱体顶部设置了透气塞安装孔，运行过程中箱体内温度升高时可以自动平衡内外压力，避免油封因为内部压力过高出现渗漏，侧面预留了油位观察窗与放油螺塞，日常维护时可以直观观察润滑油液位，换油时可以快速排空箱体内的旧油。油路设计上，箱体内壁设置了导油槽，齿轮运转时带起的润滑油可以通过导油槽精准引流到轴承位置，保证轴承在全转速区间都能得到充分润滑，不需要额外配置强制润滑系统，简化了整体结构，降低了故障点。在农业设备运输系统的配套场景中，这类齿轮箱需要匹配液压马达的高转速低扭矩输出特性，通过设定合理的传动比，将输出转速降到作业机构需要的区间，同时放大输出扭矩，满足重载运输时的动力需求，设计时还特意在箱体外侧设置了加强筋结构，既提升了箱体的整体刚性，又增加了散热面积，长时间连续作业时箱体内的润滑油温度可以控制在合理区间，避免因为油温过高导致润滑油粘度下降，加剧齿轮与轴承的磨损。
