开槽锁紧六角螺母与内六角圆柱头螺栓

　　在各类机电设备装配、工装夹具搭建、非标自动化生产线调试的场景里，螺纹紧固件永远是用量最大、可靠性要求最严苛的基础连接元件，这套开槽锁紧型六角螺母搭配内六角圆柱头螺栓的组合，正是针对中低载荷下需要防松、且对安装空间外轮廓有明确限制的连接场景设计的。从实际选型角度看，这类组合常出现在小型传动组件的端盖固定、钣金机架的拼接锁紧、气动元件的安装位固定等位置，尤其是设备存在持续小幅振动、普通螺纹副容易出现预紧力衰减的工况下，螺母顶端的开槽结构可以配合开口销使用，直接锁止螺纹副的相对转动，避免长期运行后螺母回松脱落，比单纯依靠螺纹摩擦力防松的结构可靠性提升一个层级。

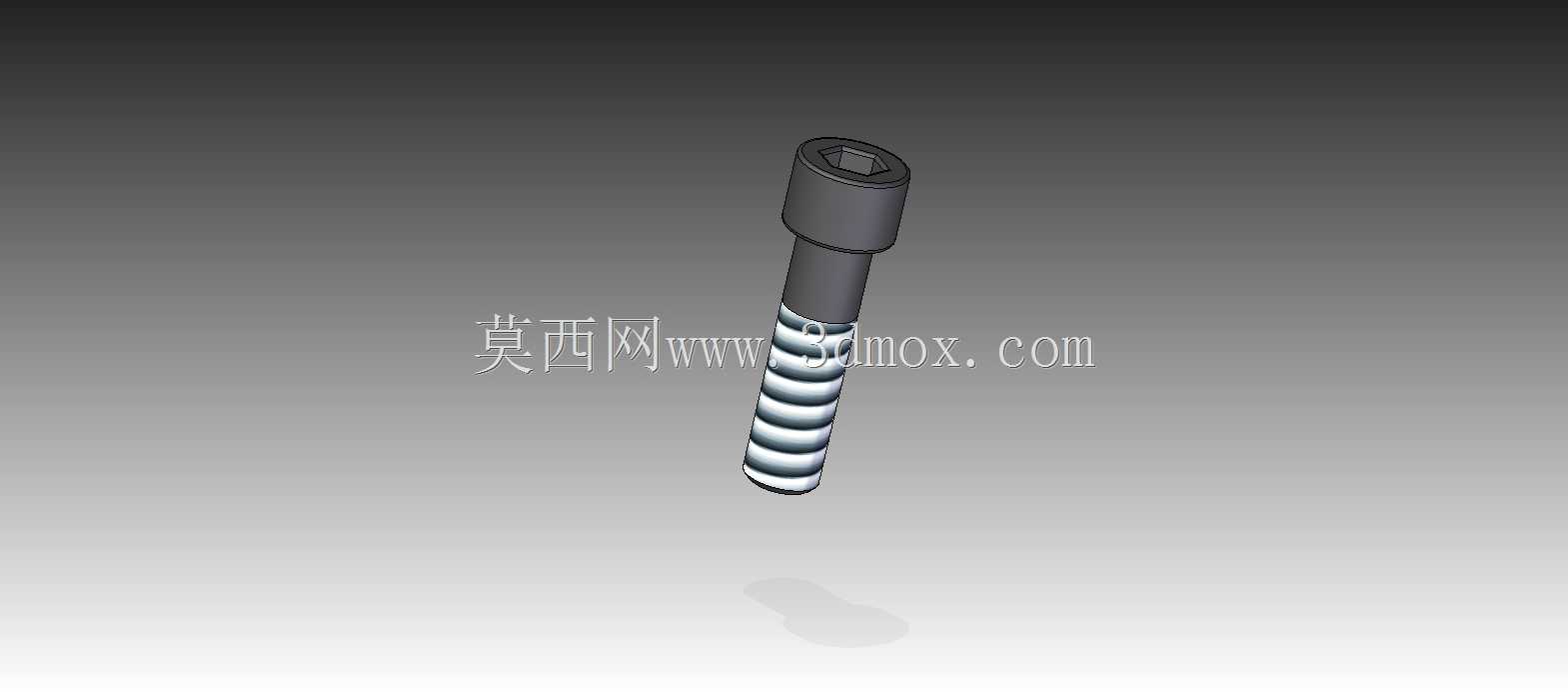

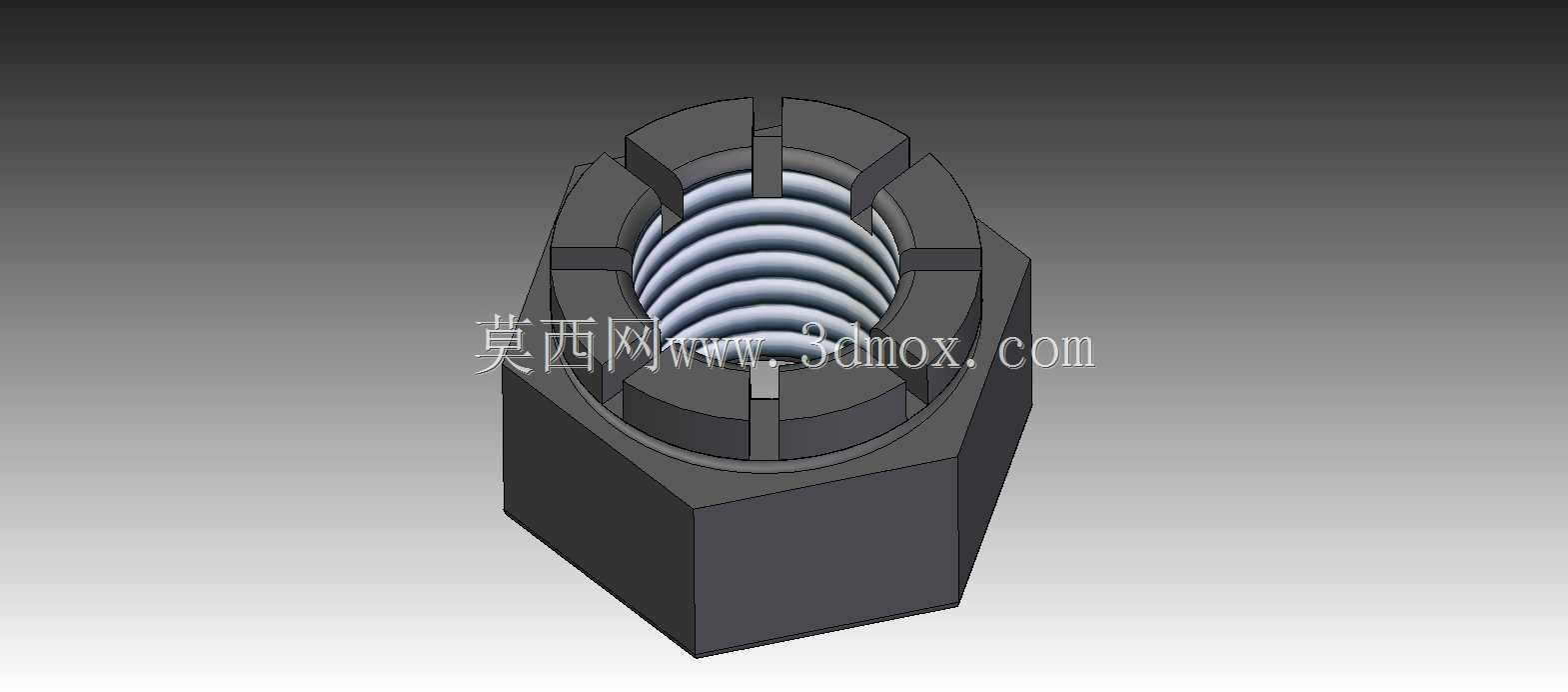

　　从结构设计逻辑来看，螺栓采用内六角驱动形式，并非随意选择：外六角螺栓在安装时需要预留扳手的侧向摆动空间，而内六角圆柱头螺栓只需要在被连接件上方预留内六角扳手的插入空间即可，对于安装位周边有凸起结构、操作空间狭窄的位置，内六角的适配性远高于外六角结构，拧紧时可以通过六角匙传递更大的扭矩，且螺栓头部的圆柱外圆可以和被连接件的沉孔做精准配合，实现连接位的径向定位，减少装配后的连接错位。配套的六角螺母采用了顶端开槽的结构，六方外形是通用紧固件的经典轮廓，适配市面上绝大多数标准开口扳手、套筒工具，不需要特殊定制工装就能完成装配，螺母的内螺纹和螺栓外螺纹采用普通公制粗牙配合，牙型角60度，具备良好的互换性，即便现场出现零件损耗，也能快速找到同规格标准件替换，不会因为特殊规格导致设备停机等待配件。

　　尺寸边界上，螺栓杆部直径对应常用的公制螺纹规格，杆部长度适配总厚度在四十毫米以内的被连接件叠层，安装时螺栓头部沉入沉孔后，头部端面不会高出被连接件表面，避免突出的头部剐蹭周边管线、运动部件，也能让设备外表面更平整。螺母的六方对边尺寸符合国标通用紧固件的尺寸规范，拧紧时扳手的贴合面足够大，不会因为受力面积过小导致螺母棱边被拧圆，螺母顶端的开槽深度刚好贯穿螺母的锁紧段，安装时在螺栓杆部对应位置预制径向销孔，待螺母拧紧到额定预紧力矩后，将开口销穿过螺栓销孔和螺母的开槽，掰开销脚就能完全锁止螺母的转动自由度，哪怕设备运行中存在持续振动、温度变化导致的螺纹热胀冷缩，预紧力也不会出现大幅衰减。

　　建模过程中需要特别注意几个细节：螺纹部分的建模如果是用于装配干涉检查，不需要完全还原真实螺纹的全牙型，否则会占用过多的模型运算资源，但是如果是用于加工出图，则需要准确标注螺纹的大径、中径、小径公差，以及螺母端面和螺纹轴线的垂直度公差，避免装配时出现螺纹别劲、拧紧卡滞的问题。螺母的开槽位置需要和六方面保持精准的角度对应，保证开口销安装时不会和扳手操作空间干涉，螺栓头部的内六角深度要满足扭矩传递的强度要求，过浅的内六角容易在大扭矩拧紧时出现滑角，导致螺栓无法拆卸。另外，这类紧固件在装配时需要注意预紧力的控制，不能因为有防松结构就过度拧紧，否则会导致螺栓杆部出现塑性变形，反而降低连接强度，不同强度等级的螺栓对应的拧紧力矩有明确的参数范围，现场装配时最好使用定扭矩扳手操作，保证每个连接点的预紧力均匀一致。

　　从实际应用的反馈来看，这种带开槽锁紧的螺母搭配内六角螺栓的组合，在小型输送线的导轨固定、小型电机的安装座连接、设备检修门的铰链固定等场景下的表现十分稳定，相比尼龙圈防松螺母，它的耐温范围更广，不会因为长期处于高温环境导致尼龙圈老化失效，相比双螺母防松结构，它的占用轴向空间更小，不需要额外增加一个螺母的安装位置，对于轴向尺寸紧凑的结构十分友好。建模时还原的六角棱边倒角、螺栓头部的过渡圆角、螺纹起始端的引导锥，都是实际生产中必须具备的工艺结构，没有这些结构的话，零件在热处理时容易出现应力集中开裂，装配时螺纹也很难快速对中导入，会大幅提升现场装配的难度。
