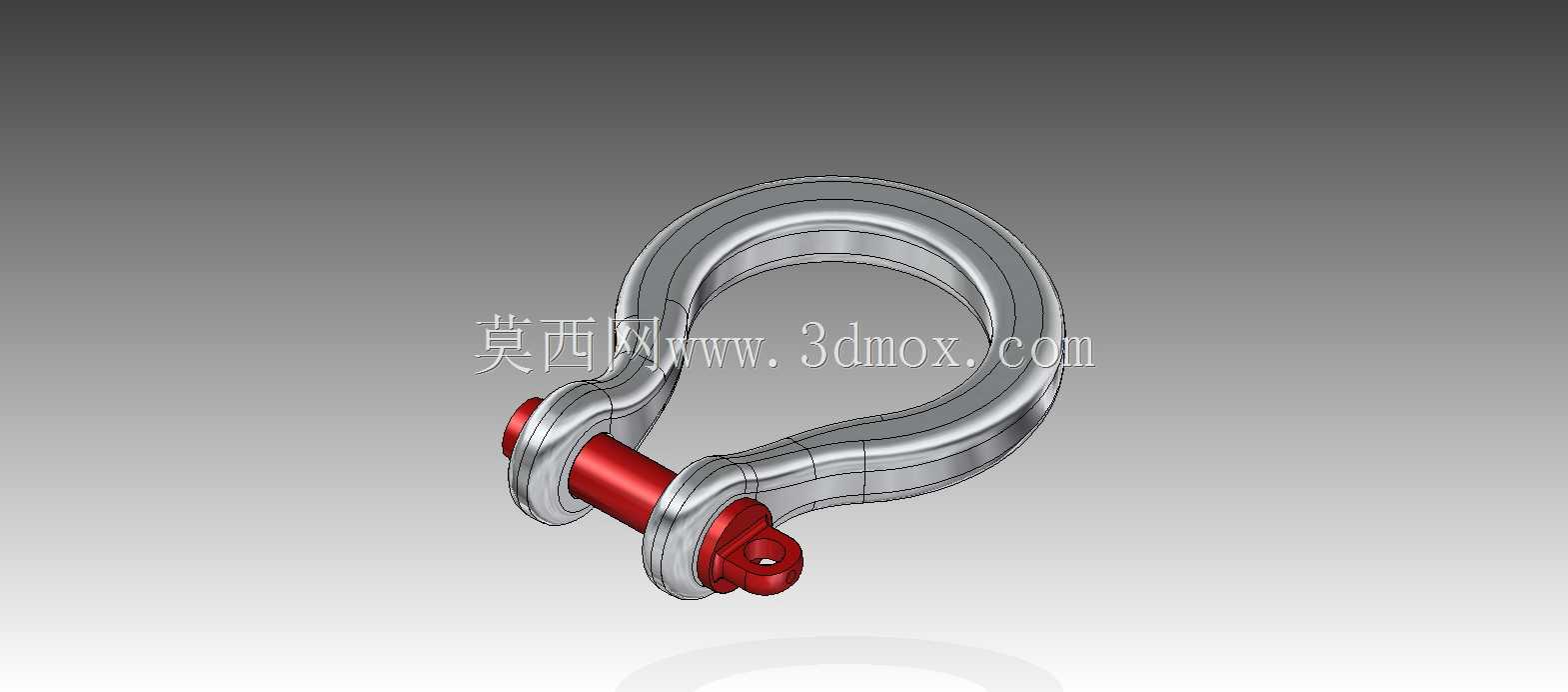

高强度弓形起重卸扣连接构件

　　在起重吊装、重型设备移位、船舶系泊、户外救援索具配套等场景中，这类弓形卸扣是索具系统里最常见的受力连接节点，承担着吊索与被吊物之间的载荷传递作用，相比直形卸扣，弓形的环体结构能更好适配多方向的载荷输入，避免侧向受力时出现应力集中导致的构件失效。从结构设计来看，该构件分为环体与横销两个核心部分，环体采用锻造后机加工的工艺路线设计，整体圆弧过渡无尖锐棱角，在建模时需要重点控制环体内弯处的曲率半径，既要保证足够的承力截面，也要避免曲率过小导致配套钢丝绳、吊装带出现弯折磨损——实际工程中很多索具提前失效并不是卸扣本身强度不足，而是环体内弧过窄磨断了吊索的纤维丝或钢丝股。横销部分采用带轴肩的螺纹配合结构，一端设置有定位凸台，

　　另一端加工有保险销孔，安装时横销穿过环体两端的同轴销孔后，通过螺纹旋合到位，再插入开口保险销防止作业过程中横销回转松脱，这部分的建模需要严格控制销孔与横销的配合公差，间隙过大会导致吊装时横销窜动产生冲击载荷，间隙过小则会给现场安装拆卸带来困难，尤其是在高空作业场景下，操作人员戴厚手套作业时，过紧的配合会大幅提升操作难度。从安装边界来看，这类卸扣的环体内宽、横销直径是选型时的核心参数，需要匹配对应规格的吊索端部尺寸，比如搭配钢丝绳索具时，钢丝绳的直径不能超过环体内宽的三分之二，否则会出现吊索卡滞在环体内无法自由转动的问题，导致载荷始终集中在环体的某一个截面，大幅降低额定承载能力。设计时环体的两个销孔端面需要做平行度管控，

　　保证横销安装后不会出现别劲的情况，很多小厂生产的劣质卸扣就是因为销孔平行度超差，横销强行装入后环体存在内应力，受载后很容易从销孔位置开裂。横销头部的设计做了圆弧倒角处理，既可以避免安装时刮伤操作人员的手套或皮肤，也能减少横销与吊索接触位置的应力集中，防止吊索被尖锐棱边割伤。在受力仿真层面，环体的最大应力出现在内弧顶部与横销接触的两个位置，建模时这两个位置做了微小的圆弧过渡处理，分散接触应力，避免长期交变载荷下出现疲劳裂纹。实际使用中，这类卸扣严禁横向受载，也就是载荷方向不能垂直于环体所在平面，因此在建模时环体的侧面厚度也做了对应优化，在保证足够侧向刚度的前提下尽可能控制整体重量，降低高空作业时的携带负担。横销的螺纹采用梯形螺纹设计，

　　相比普通三角螺纹，梯形螺纹的牙根强度更高，更适合承受冲击性的重载，同时螺纹的旋合长度做了严格控制，既保证足够的连接强度，也不会因为旋合过长导致现场拆卸时需要旋转过多圈数影响作业效率。环体与横销的表面做了差异化的处理区分，环体采用镀锌钝化处理提升防锈能力，适合在户外潮湿、甚至沿海盐雾环境下长期使用，横销部分采用红色涂覆，一方面是起到警示作用，提醒作业人员检查横销是否安装到位，另一方面也方便日常巡检时快速发现横销是否出现松脱、移位的情况。在矿山设备吊装、钢结构安装、风电设备检修等场景中，这类卸扣往往需要和吊钩、吊环、钢丝绳夹等其他索具配件配合使用，因此环体的端部尺寸也做了标准化设计，能够适配市面上绝大多数同额定载荷的索具端部连接结构，不需要额外做定制加工。建模过程中，环体的锻造拔模斜度也做了还原，保证模型能够直接对接锻造工艺的模具设计，不需要二次修改结构，横销上的保险销孔位置做了沉台设计，避免开口销安装后突出横销表面，在吊装过程中被其他构件刮蹭导致保险销脱落。
