高张力电缆安装用150齿T形台阶链轮

　　在超高压电缆敷设施工场景中，大截面高张力电缆的展放、牵引作业长期存在载荷传递不稳定、张紧力控制精度不足的问题，尤其是500kV等级的高压电缆，单根自重极大，敷设过程中一旦出现传动打滑、张紧力波动，极易造成电缆外护套损伤、线芯应力集中，给后续电网长期运行埋下绝缘隐患。这款链轮结构正是针对这类高张力牵引作业的传动需求设计，作为牵引设备传动链的核心啮合部件，承担着将驱动端扭矩稳定传递至牵引机构、匹配链节实现匀速张紧进给的核心作用。

　　从结构设计逻辑来看，该链轮采用150齿的大齿数设计，相比常规小齿数链轮，啮合过程中同时参与咬合的链节数量更多，单齿承受的接触应力被大幅分摊，适配大载荷、低转速的牵引作业工况，能有效降低齿面磨损速率，延长重载工况下的部件使用寿命。链轮本体设置T形38.11mm台阶结构，该台阶并非冗余设计，一方面是作为链节轴向定位的基准面，安装时可直接与链节侧端面贴合，无需额外加装轴向定位套，减少传动副的装配累积误差，避免链条在高速重载传动过程中出现轴向窜动、脱链的风险；另一方面台阶结构可提升链轮轮缘位置的结构刚度，大齿数链轮本身轮缘直径较大，无加强结构的情况下受径向载荷易出现轮缘微变形，台阶形成的局部加强筋结构可在不额外增加链轮整体厚度、控制部件自重的前提下，提升轮缘抗变形能力，适配长期重载交变载荷的作业环境。

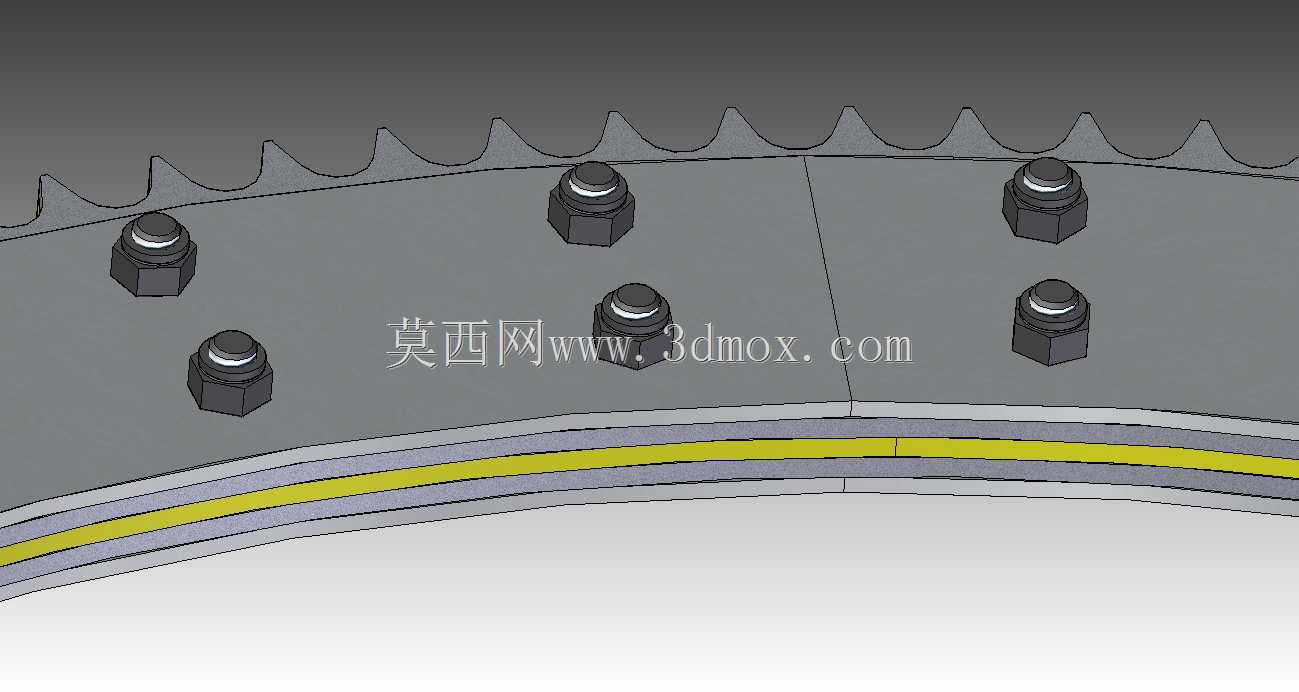

　　链轮的连接结构采用分体式螺栓紧固设计，从展示的局部结构可看到，轮体沿周向布置多组六角头螺栓组件，配合止动垫圈实现轮体与轮毂的可靠连接，这种分体式设计相比整体式链轮，在现场施工场景中具备更强的维护便利性：当齿面出现过度磨损需要更换时，无需拆解整个传动轴系，仅需拆卸连接螺栓即可完成链轮齿圈部分的更换，大幅缩短现场设备的停机维护时间，适配野外电缆敷设作业点分散、维修吊装条件有限的实际工况。螺栓的布置位置经过受力校核，沿节圆附近周向均布，确保传动过程中每个连接螺栓承受的剪切载荷均匀，避免局部螺栓过载断裂。

　　从安装边界尺寸来看，38.11mm的台阶尺寸是匹配对应规格传动链条的内节内宽参数设计的，装配时链轮的径向跳动、端面跳动公差需控制在机械传动副的常规精度要求范围内，安装前需确认台阶端面与传动轴轴线的垂直度，避免链条运行过程中出现偏磨。链轮的齿形采用标准链传动齿廓修形设计，齿顶、齿侧位置均做了过渡圆角处理，减少链节啮合瞬间的刚性冲击，即便在牵引作业出现瞬时过载、张紧力突变的情况下，也能保证链节与齿槽的顺畅啮合，不会出现卡链、跳齿的问题。

　　在实际工程应用中，这类链轮通常配套大规格牵引链条使用，集成在电缆牵引机、张力机的传动系统中，除了高压电缆敷设场景，也可适配其他大载荷、低转速的链传动设备，比如重型输送线、矿山牵引设备的传动端，但针对500kV电缆安装场景做的结构优化，使其在高张力、连续作业的敷设工况下表现更稳定。设计过程中充分考虑了野外作业的复杂工况，轮体结构没有多余的薄壁、锐角结构，避免运输、安装过程中出现磕碰变形，连接螺栓采用标准件规格，现场无需配备特殊规格的拆装工具，即可完成部件的装拆与更换。齿面的受力方向经过优化，啮合时作用力沿齿面法向传递，减少不必要的侧向分力，降低传动轴的附加弯曲载荷，提升整个传动系统的运行可靠性。
