卷筒提升作业用剪式液压顶升装置

　　在线缆、钢缆生产及仓储转运场景中，大重量卷筒的移位、对位、架装作业长期存在操作痛点：常规起重设备受场地空间限制无法贴近作业点，手动顶升工具负载上限不足且作业稳定性差，容易出现卷筒侧滑、顶升偏移的安全隐患。这套剪式液压顶升装置正是针对这类窄空间重载顶升需求开发，专门适配电缆卷筒、钢丝绳卷筒的低位举升作业，可在不依赖大型起重设备的前提下，完成卷筒从地面到安装工位的平稳抬升，适配车间内部设备旁的狭小操作空间，也可用于户外临时线缆铺设现场的卷筒架装作业。

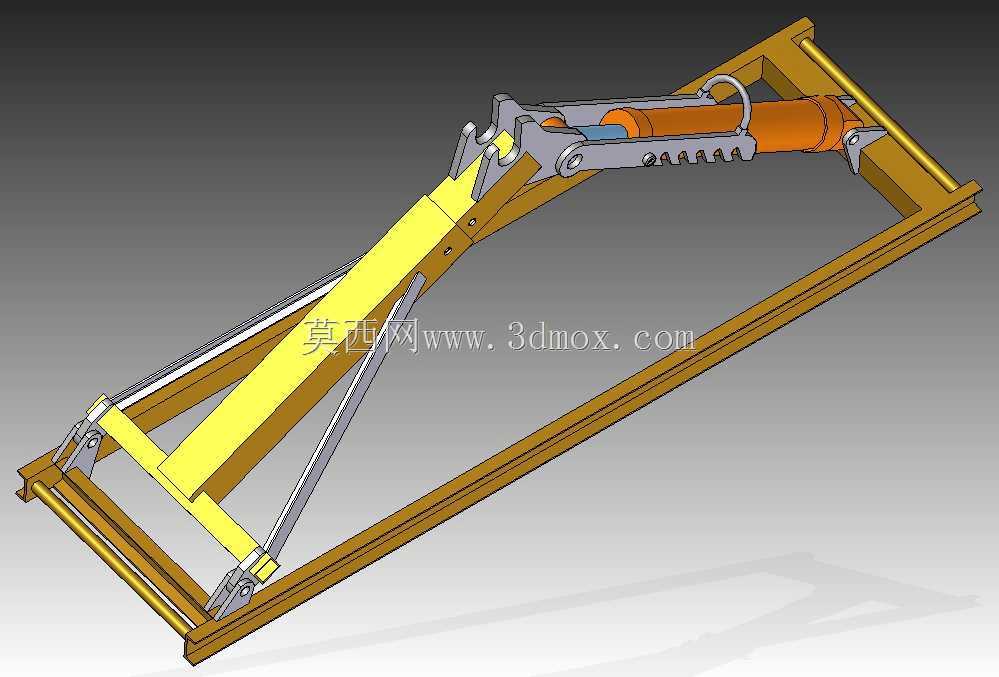

　　从结构设计逻辑来看，装置采用双组剪叉臂作为核心承载框架，底部框架为整根型钢焊接成型的矩形底座，底座两端设置横向定位挡边，作业时可直接卡入工位预设的地面限位槽，避免顶升过程中底座出现横向滑移；剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，每处铰接副都预留了0.02-0.05mm的配合间隙，既保证臂体摆动顺畅无卡滞，又能避免间隙过大带来的顶升晃动。驱动端采用单根横向布置的双作用液压缸，液压缸缸筒端铰接在剪叉臂的下驱动支点，活塞杆端铰接在上层承载架的对应支点，相比竖向布置油缸的结构，横向布局能大幅压缩装置的最低闭合高度，让装置可以直接推入卷筒底部的预留空隙，不需要提前垫高作业面。

　　上层承载架的端部设置了与卷筒轴径匹配的弧形托槽，托槽表面贴覆有防滑耐磨衬层，顶升时托槽直接承托卷筒的中心轴段，避免顶升过程中卷筒出现轴向窜动；承载架两侧还预留了辅助绑带的挂接孔，针对大重量卷筒作业时，可通过绑带将卷筒轴与承载架临时固定，进一步提升作业安全性。装置的液压回路集成了双向液压锁，当顶升到达预设高度后，液压锁会自动锁闭油缸的上下腔油路，即使外部油管出现破损泄漏，承载架也不会出现失速下降的问题，给现场作业留足安全冗余。

　　从安装边界尺寸来看，装置完全闭合时的整体高度不超过180mm，可适配底部净空200mm以上的各类卷筒顶升作业；底座的整体宽度控制在800mm以内，长度可根据常见卷筒的轴长调整，常规款适配轴长1200mm以内、单重5吨以下的各类线缆卷筒、钢丝绳卷筒。作业时不需要对现场地面做特殊处理，只要地面平整度误差不超过10mm、基础承压能力满足负载要求即可直接放置使用，不需要额外打地脚螺栓固定，转场时可通过叉车直接叉取底座的叉车位，单人即可完成设备的转场移位。

　　设计过程中针对剪叉臂的受力做了针对性优化，每段臂体都采用变截面型钢焊接，在铰接点、油缸连接点这些应力集中的位置，都加焊了三角形加强筋板，通过有限元受力校核，在满负载工况下，臂体的最大变形量控制在1.2mm以内，不会因为臂体形变导致顶升轨迹偏移。油缸的参数选型匹配了剪叉机构的力臂变化曲线，在顶升初始阶段力臂最短、负载最大的工况下，油缸的输出推力仍保留1.5倍的安全系数，避免顶升起步阶段出现压力不足、举升无力的问题；在顶升行程末端，油缸的运行速度会随节流阀的阻尼作用自动放缓，避免承载架到达最高位时出现刚性冲击，保证卷筒对位时的平稳性。

　　实际作业过程中，这套装置可成对配合使用，分别布置在卷筒的两端轴颈位置，通过同步阀控制两个油缸的顶升速度，保证两端顶升高度差始终控制在5mm以内，避免卷筒因为两端高度差过大出现轴向窜动甚至滑落的风险。相比传统的螺旋千斤顶，这套液压驱动的装置作业效率提升60%以上，操作人员只需要操作手动换向阀即可完成顶升、下降的全流程控制，不需要反复手动旋动压杆，大幅降低现场作业的劳动强度；相比移动式小型起重机，这套装置的作业占用空间更小，在设备排布密集的生产车间内部，也能顺利进入大型设备旁的狭窄间隙完成卷筒更换作业，不会受到车间顶部行车运行范围的限制。

　　装置的结构件全部采用抛丸除锈后喷防锈漆的表面处理工艺，铰接销轴采用40Cr调质处理，表面硬度达到HRC28-32，具备足够的耐磨性能和抗剪切强度，日常维护只需要定期给铰接点加注润滑脂、检查液压油的清洁度即可，不需要复杂的维保操作，适合生产车间、线缆施工工地这类复杂工况下长期使用。
