手动圆顶螺旋起重支撑装置结构设计

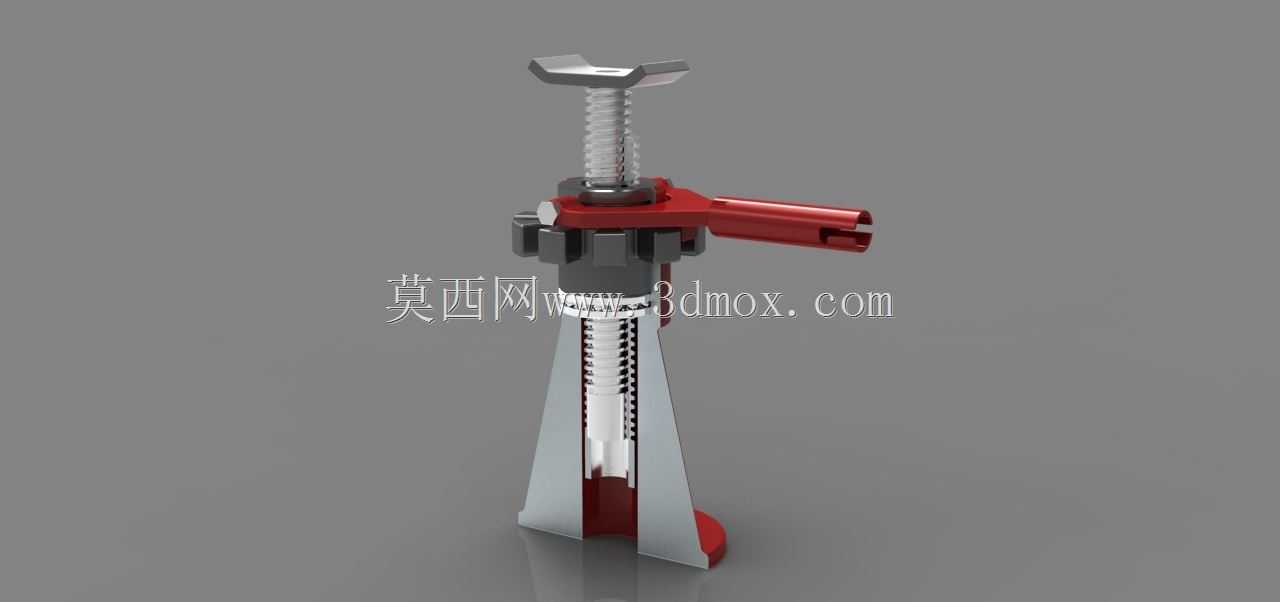

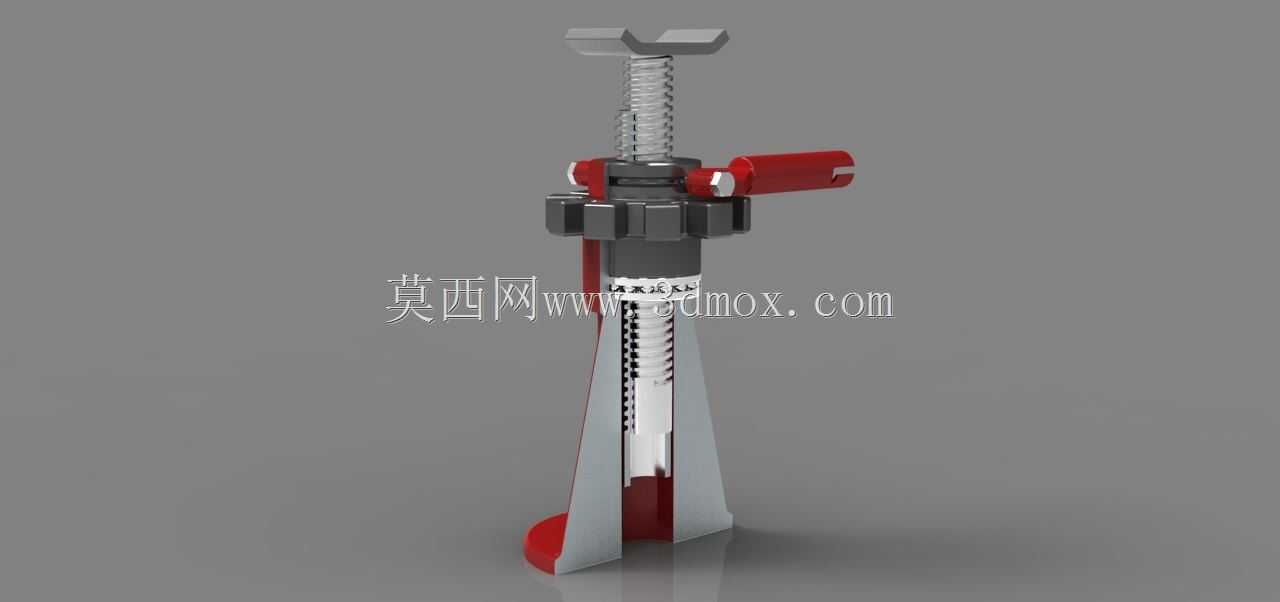

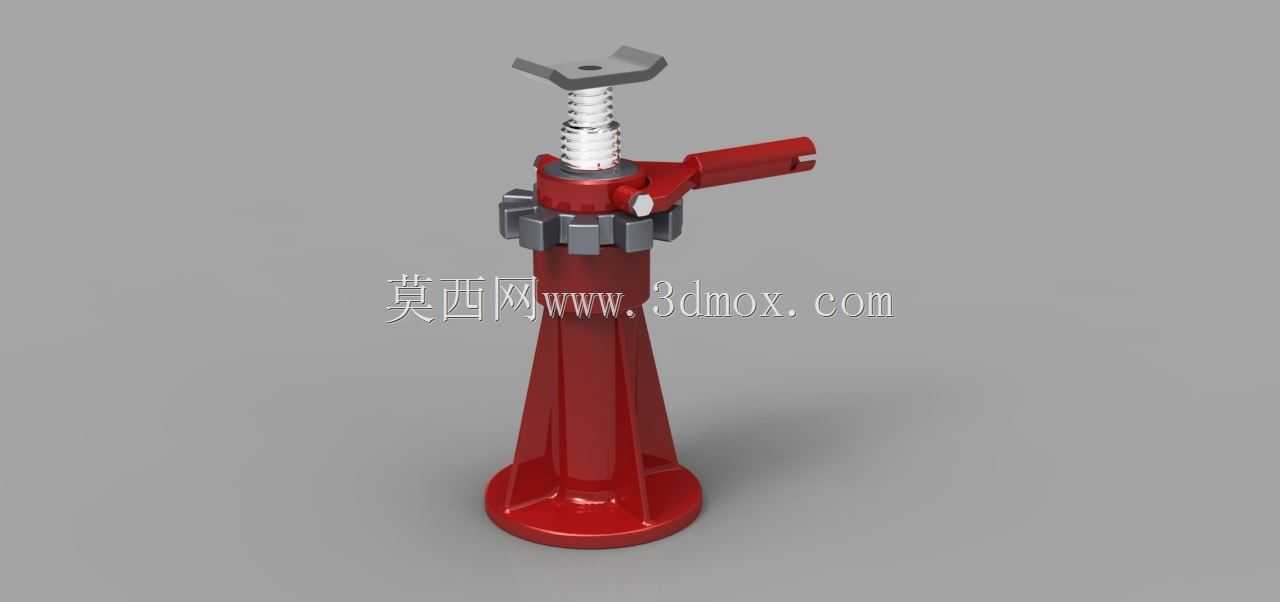

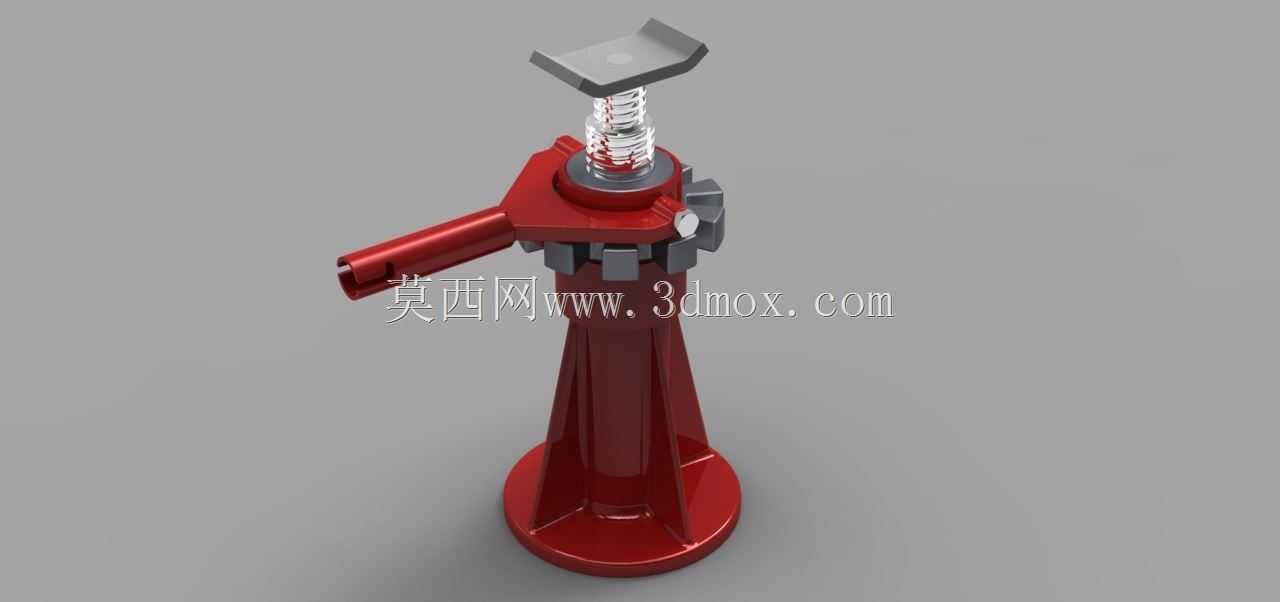

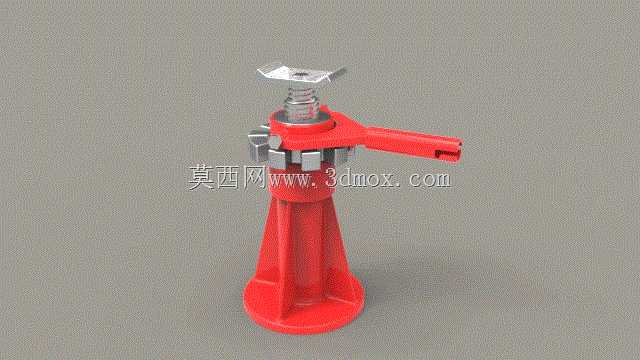

　　在小型设备检修、轻型构件安装、车辆应急换胎这类需要小行程稳定顶升的作业场景里，这类手动螺旋顶升装置是一线作业人员最常接触的工装类工具，和液压类顶升设备不同，它不存在密封件老化泄压的风险，支撑状态下的自锁特性可以让作业全程的安全冗余更高，哪怕长时间保持顶升姿态，也不会出现负载缓慢下滑的问题，这也是很多对支撑稳定性要求高的场景优先选这类结构的核心原因。从结构设计逻辑来看，整个装置的受力路径非常清晰，底部的圆盘式支撑座直接接触承载地面，大直径的底座设计可以把上部负载均匀分散到接触面上，避免局部压强过大压损作业地面，同时底座和锥形的主体承力筒采用一体化的承力结构，锥筒从底座向上逐步收窄，既可以减少整体的材料用量，又能保证轴向的抗压稳定性，

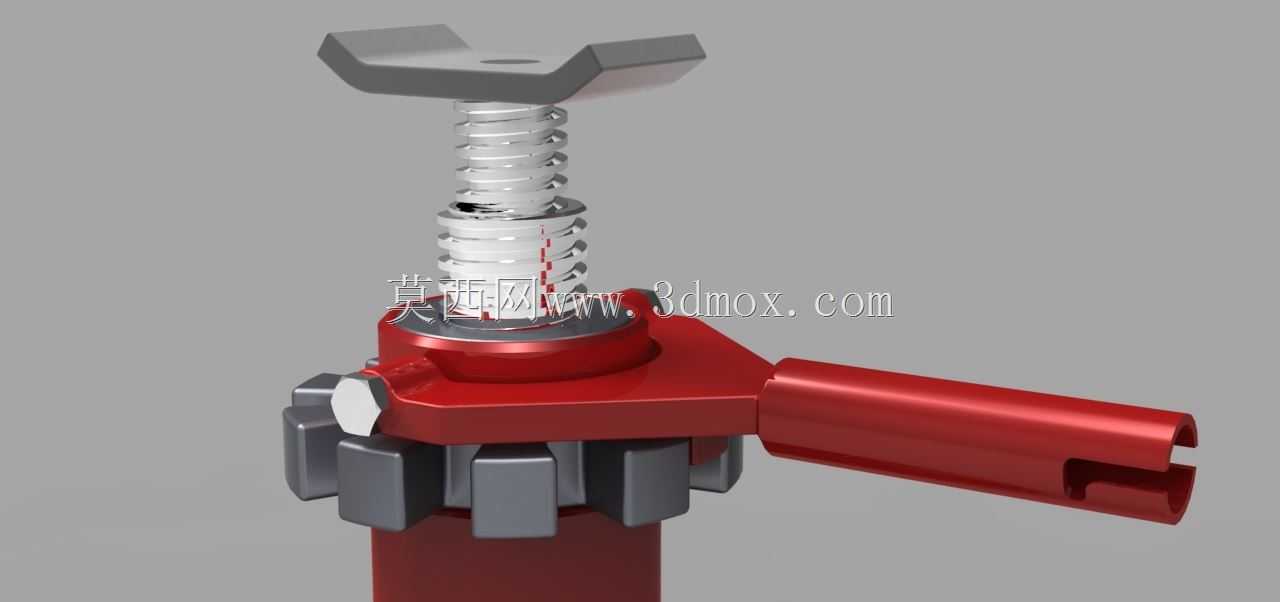

　　不会在承受额定负载时出现筒身失稳弯折的问题。上部的顶升组件采用梯形传动丝杠配合嵌套式弹簧复位结构，丝杠的梯形螺纹本身具备机械自锁特性，当摇臂停止转动时，螺纹副之间的摩擦力可以直接锁止当前顶升高度，不需要额外添加锁止销或者制动结构，结构可靠性大幅提升；嵌套在丝杠外侧的复位弹簧，主要作用是在回落作业时抵消丝杠和顶帽的自重，让回落过程更平顺，不会出现突然下坠的冲击，同时也能减少螺纹副之间的空载间隙，避免顶升初始阶段的空程问题。顶部的圆顶支撑帽做了防滑的槽型结构，接触被支撑构件时可以增大接触面摩擦力，防止顶升过程中构件出现侧滑偏移，支撑帽和丝杠顶端采用铰接式连接，哪怕被支撑面存在小角度的倾斜，支撑帽也可以自适应贴合接触面，

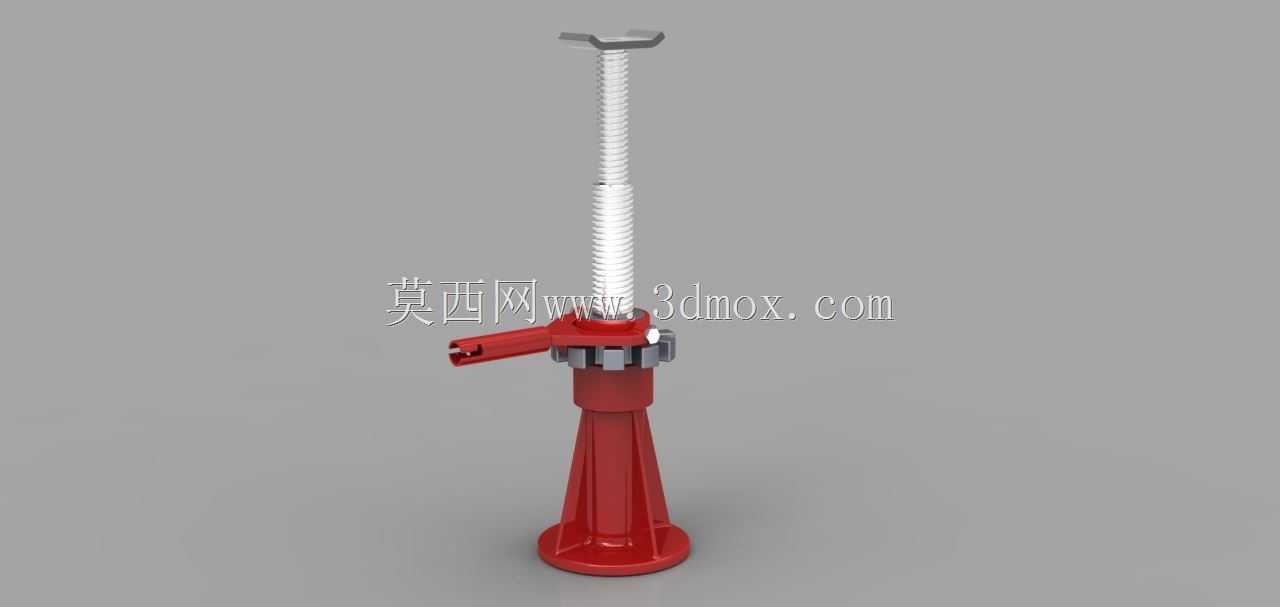

　　保证受力始终沿着丝杠轴向传递，不会出现偏载力矩损坏螺纹副或者筒身结构。侧面伸出的摇臂插孔采用贯穿式的方孔设计，作业时可以插入配套的加力杆，通过人力转动带动丝杠外侧的棘轮调节环转动，棘轮结构的设计可以实现小角度往复扳动完成顶升作业，不需要整圈转动摇臂，在作业空间狭窄的场景下，这种操作方式的适配性更强，不需要预留大半径的摇臂转动空间。从安装边界和尺寸适配的角度来说，这类装置的收缩状态整体高度较低，可以放入底盘间隙较小的设备或者车辆下方，最大顶升行程覆盖日常轻型作业的常见需求，整体外径尺寸控制合理，不会因为体积过大无法伸入狭窄的支撑点位；整个装置没有额外的外接动力源，完全依靠人力操作，不需要电源、液压源等配套动力，在野外作业、

　　应急抢修这类没有配套动力的场景下，适配性远高于动力驱动的顶升设备。在结构建模的过程中，需要重点关注几个受力关键位置的强度校核：首先是底座和锥筒连接的过渡圆角位置，这个位置是应力集中的高发区，建模时要避免出现直角突变结构，通过合理的圆角过渡分散应力；其次是丝杠和棘轮调节环的配合位置，要保证螺纹副的配合间隙合理，既要保证转动顺畅，又不能因为间隙过大出现传动晃动；另外顶部支撑帽的铰接结构要预留足够的摆动角度，保证偏载场景下的自适应能力，同时铰接位置要设置限位结构，避免支撑帽脱出造成安全隐患。和常见的剪式顶升结构相比，这种立式锥筒结构的轴向承力刚度更高，同等额定负载下的整体变形量更小，支撑状态的稳定性更好，适合对支撑刚度有要求的设备定位、构件调平作业场景；作业过程中，操作人员可以通过扳动摇臂的力度直观感知当前负载大小，当负载接近额定承载上限时，螺纹副的转动阻力会明显上升，可以给操作人员直观的反馈，避免过载使用造成结构损坏。
