小型手动折弯加工工装结构设计

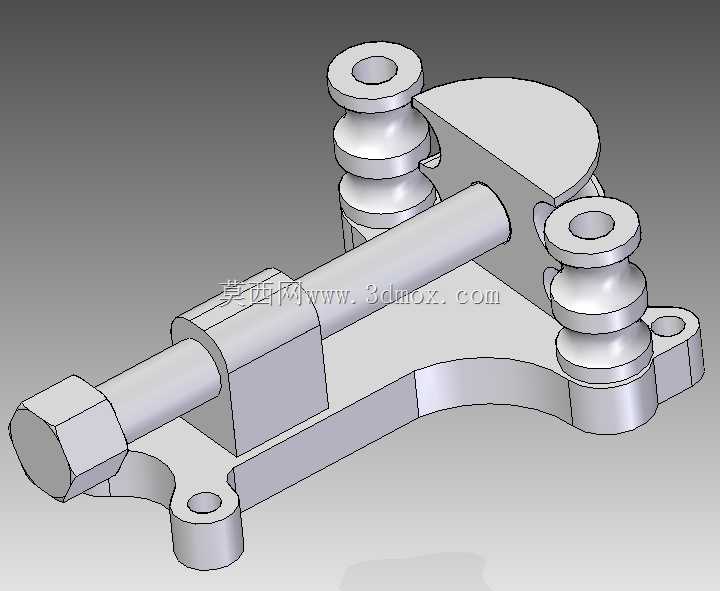

　　在小型五金加工、钣金维修、单件小批量薄板加工场景中，大型数控折弯机存在占地空间大、调试周期长、小工件加工灵活度不足的问题，这类适配10至12mm加工幅面的小型手动折弯结构，刚好填补了零散加工、现场修配场景的设备缺口。从结构设计逻辑来看，该折弯工装整体采用一体式安装基座设计，基座上预留的三个沉头安装孔可直接通过螺栓固定在工作台面或者型钢支架上，安装边界控制紧凑，不需要额外浇筑基础或者预留大尺寸操作空间，整体占地尺寸仅比普通台虎钳略大，适合放在维修工位、教学实训台或者小型加工坊的边角工位使用。核心的折弯执行部分采用双组滚轮式压合结构，两组带阶梯轴段的滚轮通过销轴固定在基座立臂上，滚轮表面做了圆弧过渡处理，折弯过程中滚轮随板材进给转动，

　　不会在薄板表面留下硬压痕，相比传统刀口式折弯模，这种滚轮结构对0.5-3mm厚度的冷轧板、铝板、薄铜板都有更好的适配性，不会出现板材表面划伤、折弯角处应力集中开裂的问题。中间的手动压杆采用六角头轴端设计，既可以直接穿套管增大力臂，也可以加装可拆卸的加长手柄，操作时通过杠杆力带动压合块沿轴向进给，将卡在滚轮间隙中的板材压至设定角度，压合块的工作面做了圆角处理，折弯R角均匀一致，不需要后续额外的打磨修边工序。在功能适配性上，该结构没有复杂的传动或者电控部件，所有运动副都是销轴转动配合，日常维护只需要定期在销轴处加注润滑脂即可，不存在易损的电子元件或者密封件，在无供电的野外维修、现场施工场景下也能正常使用。

　　设计过程中特意将折弯工位的操作高度设置在距离安装面120mm左右，符合人工站立操作的人机工程学高度，长时间操作不会出现手臂过度抬升或者弯腰的疲劳问题，压杆的操作行程控制在150mm范围内，单次折弯动作只需要扳动压杆一次即可完成，不需要反复调整位置，对于配电箱小支架、设备走线固定片、小型五金挂件这类小尺寸钣金件的折弯加工，加工效率比手工敲制提升三倍以上，折弯角度的一致性远高于手工成型。基座的整体结构采用等强度设计，受力较大的立臂与基座连接位置做了加厚过渡处理，长期承受折弯反力也不会出现基座变形或者立臂歪斜的问题，滚轮与销轴之间采用间隙配合，转动顺畅无卡滞，即使加工表面带有轻微锈迹的普通钢板，也不会出现滚轮抱死的情况。

　　考虑到实际加工中经常需要调整折弯位置，该结构的压合块与压杆之间采用可拆卸的固定方式，更换不同宽度的压合块就可以适配不同长度的折弯边加工，不需要整体更换工装，拓展性能够满足多数小型钣金加工的常规需求。在安装适配性上，基座底部为平面设计，既可以通过螺栓永久固定在专用工作台上，也可以配合快速夹具临时固定在不同的作业台面上，转场使用时只需要拧下固定螺栓即可整体搬运，整体重量控制在单人可搬运的范围内，适合流动加工、上门维修类的作业场景使用。相比电动折弯设备，这种纯手动结构没有噪音污染，操作过程中不需要接电，也不存在误触启动的安全隐患，新操作人员只需要简单演示两次就能掌握操作要领，不需要专门的设备操作培训，在职业院校的金工实训课程、小型五金作坊的日常加工、设备维保班组的现场修配作业中都有很高的实用价值。
