柴油机喷油器专用拆卸工装结构设计

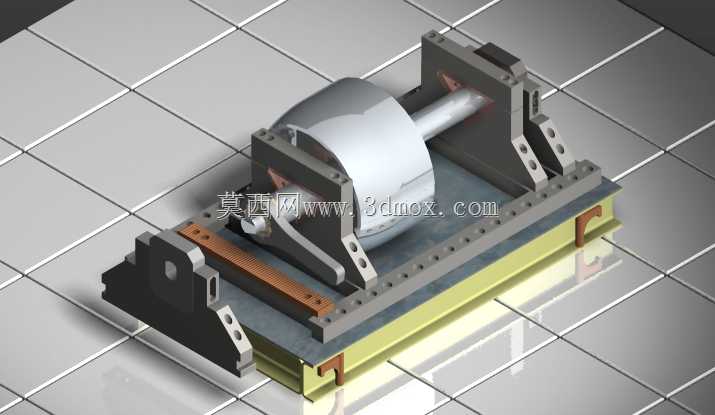

　　在商用车柴油机、工程机械动力单元的售后维保与车间拆解工序中，喷油器因长期处于高温高压燃烧室安装位，配合面积碳烧结、锁紧螺柱锈蚀粘连是拆解环节最常见的工况痛点，常规撬杠、拉马作业极易碰伤缸盖安装座孔、折断喷油器定位凸台，甚至造成缸盖密封面铣削报废，这款专用拆卸装置正是针对该类作业场景开发的机加工装。整套装置采用分体式基座叠加可调支撑的结构逻辑，底部设置带T型槽的铸铁安装平台，平台底面预留等距分布的L型定位卡扣槽，可直接卡接在现有维修工作台的台沿导轨上，也可通过压板螺栓固定在发动机翻转架的侧装工位，适配不同作业场景的安装需求，基座整体长宽控制在420mm×280mm区间，安装后总高度不超过210mm，不会与发动机周边的进气管路、

　　线束支架产生空间干涉。两侧的立式支撑座采用腰型孔调节结构，支撑臂可沿基座T型槽横向滑移，调整范围覆盖120mm到260mm的中心距，能够适配直列四缸、六缸柴油机不同缸心距的喷油器安装位置，支撑臂上端的压头接口采用快换式设计，可根据不同型号喷油器的夹持颈部尺寸更换对应卡套，避免夹持过程中压伤喷油器壳体的精密密封面。装置的核心施力结构采用横向丝杠顶推配合纵向压块限位的组合形式，区别于传统垂直拉马的施力方向，横向丝杠的顶推作用力沿喷油器安装轴线方向传递，不会对缸盖安装孔产生侧向掰扯力，丝杠端部设置万向压头，可自动适配喷油器尾部的端面倾斜角度，保证施力方向与安装轴线同轴度偏差不超过0.2mm，

　　作业过程中可通过丝杠端部的扭矩扳手接口控制顶推力大小，避免作用力过大造成喷油器壳体断裂。在细节结构设计上，基座与支撑臂的连接位置设置了刻度标识，调整两侧支撑臂位置时可直接读取中心距数值，无需反复测量对位，支撑臂与喷油器接触的夹持面镶嵌了铜质垫片，防止硬质钢材夹伤喷油器的回油接头部位，底部平台表面设置了网格状排屑槽，拆解过程中掉落的积碳、锈渣可沿槽道滑落至平台边缘的集屑槽内，避免杂物卡入导轨调节缝隙影响滑动顺畅度。实际作业时，先将装置基座固定在对应工位，根据待拆喷油器的安装位置调整两侧支撑臂间距，将支撑臂的下卡口卡在缸盖喷油器安装座的凸台边缘作为受力支点，再将丝杠端部的压头抵在喷油器尾部的中心位置，

　　匀速转动丝杠即可平稳将喷油器从安装孔内顶出，整个作业过程无需敲击、撬动，单人即可完成操作，相比传统作业方式可降低80%以上的喷油器及缸盖损伤概率，同时拆解效率提升三倍以上。整套结构的受力部件均采用45号钢调质处理，关键受力焊缝做去应力退火，长期反复使用不会出现支撑臂变形、丝杠滑牙等问题，所有调节部位的螺栓、滑轨均设置了防尘胶圈，可适配维修车间多油污、多铁屑的作业环境，日常维护仅需定期在滑轨、丝杠部位涂抹润滑脂即可，无需复杂的保养流程。
