TIG焊炬气体混合输送结构设计

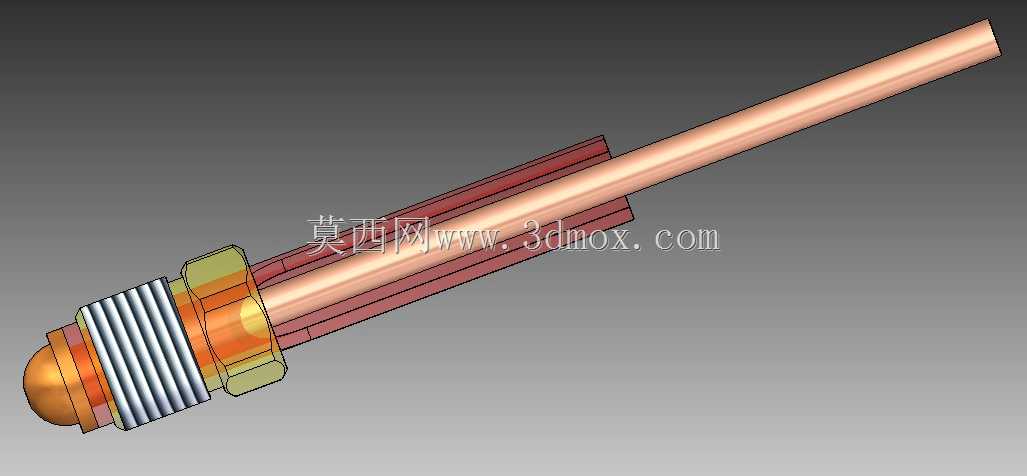

　　在氩弧焊作业场景里，焊炬混合部件是决定保护气输出稳定性、焊接成型质量的核心气路元件，直接关联焊缝保护效果、电极使用寿命与作业过程的气流平顺性，不管是手持TIG焊的现场维修工位，还是自动化焊接专机的配套焊枪端，这类混合结构的性能表现都会直接传导到最终的焊接成品质量上。该部件的核心作用是将输入的保护气体在腔体内完成整流混合，消除进气端的气流紊流，让输出的保护气以层流状态均匀包覆钨极与焊接熔池，避免气流紊乱卷入空气造成焊缝气孔、氧化发黑等常见焊接缺陷。从结构设计逻辑来看，整个部件采用同轴分层的布局思路，中心长导管作为电极与送丝的通道预留空间，外层环形腔室作为气体流道，进气端的螺纹接口用于对接焊炬的气路输入段，

　　六角结构段是安装时的扳手受力位，方便现场拆装更换，前端的密封段通过锥面配合实现气路密封，避免气体从安装缝隙泄漏造成气压损失。设计过程中需要重点考量流道的截面变化梯度，从进气口到出气端的流道截面采用缓变扩张的结构，避免截面突变造成的气流涡旋，同时在混合腔内部设置导流结构，让不同路径进入的气体在腔体内充分匀压，保证出气端圆周方向的气流速度偏差控制在合理范围内，避免出现单侧气流量不足的保护盲区。外形尺寸方面，整体为细长轴类结构，安装端的螺纹规格匹配常规TIG焊炬的通用接口尺寸，六角对边尺寸符合标准扳手的作业空间要求，伸出的长导管长度适配焊炬枪头的内部安装深度，安装时只需要将螺纹端拧入焊炬本体的对应接口，通过六角段施加额定扭矩完成密封即可，

　　不需要额外的复杂定位结构，和焊炬内部的绝缘套、电极夹等部件的配合边界都做了尺寸公差适配，避免安装后出现同轴度偏差造成电极偏位。实际作业过程中，该混合结构长期处于靠近焊接熔池的高温区域，因此结构设计时兼顾了导热与耐热性能，长导管采用导热性优异的铜质材料，能够快速将电极端传导的热量通过枪体循环水路带走，外层结构的壁厚设计兼顾结构强度与气路通流面积，既不会因为壁厚过薄造成安装变形，也不会因为壁厚过大挤占气路空间造成气阻升高。气阻参数是这类部件设计的核心指标之一，在额定保护气流量下，整个混合段的压力损失需要控制在合理区间，避免因为气阻过大造成焊机端的气路负载升高，同时也要保证小流量作业时的气流稳定性，满足薄板焊接时小气量保护的使用需求。

　　不同于焊炬端部的陶瓷喷嘴这类易损件，混合结构属于焊炬内部的核心功能部件，正常使用情况下的寿命远高于端部易损件，但是在长期使用后如果出现气路堵塞、密封面磨损的情况，就会出现气流紊乱、漏气等问题，直接影响焊接质量，因此该结构的可拆卸设计也方便后期维护更换，不需要整体报废焊炬，降低焊接作业的耗材成本。在自动化TIG焊接工位上，这类混合结构的气流稳定性要求更高，因为自动化作业的焊接速度快、连续作业时间长，一旦气流出现波动就会造成批量的焊接缺陷，因此设计时对混合腔的匀压效果做了针对性优化，保证长时间连续通气时的气流状态保持稳定，不会因为腔体积温、气压波动出现气流紊流的问题。对于现场维修类的手持焊接场景，该结构的抗磕碰性能也做了考量，安装后的受力部位都做了加强处理，避免作业过程中轻微磕碰造成结构变形影响气路精度。整个结构的装配逻辑简单，没有复杂的异形零件，所有配合面都是常规的回转面与标准结构，加工工艺性好，适合批量加工制造，零件之间的配合公差选用基孔制间隙配合，保证装配顺畅的同时控制配合间隙，避免气体从配合缝隙串流影响整流效果。
