架空线缆吊运混凝土承接料斗结构

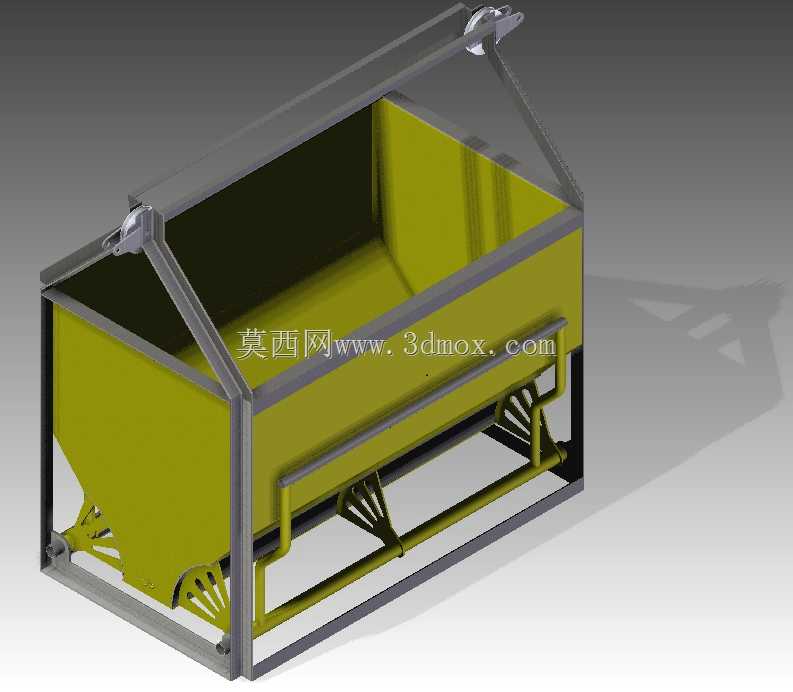

　　在山地、跨水域、密集建成区等常规混凝土输送泵车、罐车无法直达的架空作业场景中，这类适配架空线缆吊运的混凝土承接料斗，是解决垂直与长距离水平物料转运的核心承载构件。不同于地面使用的普通敞口料斗，该结构从吊装适配、物料防洒、卸料可控三个核心需求出发做了针对性的结构优化，整体采用框架承力加内胆储料的组合式结构，外部框架选用矩形型钢焊接成型，顶部设置对称分布的吊装铰接点，铰接点位置经过重心配平计算，确保起吊后料斗整体保持水平姿态，不会出现单侧倾斜导致的混凝土外溢问题，铰接点处预留的销轴安装位可直接适配常规起重吊具的卸扣连接，无需额外制作转换吊具，减少现场吊装准备的工作量。内胆采用上宽下窄的渐变溜槽结构，内壁做光滑过渡处理，

　　避免混凝土骨料在转角处堆积卡料，底部沿长度方向设置通长的卸料开口，配套的卸料门采用滑轨式导向结构，可通过外接牵引绳在地面远程控制卸料门的开合度，既可以实现小流量的连续布料，也可以全开完成快速卸料，适配不同浇筑作业的下料速度需求。框架底部设置有横向加强筋与三角支撑肋板，对应内胆的受力集中区域做补强，避免满载混凝土时内胆出现变形脱焊的问题，侧面预留的管道安装位，可根据作业需求外接混凝土输送软管，将料斗内的混凝土引导至精准的浇筑点位，解决吊装位置无法完全对齐浇筑点的作业难题。从安装边界来看，该料斗的整体宽度控制在常规架空货运索道的吊具限宽范围内，高度方向预留了足够的安全间隙，避免吊运过程中与周边线缆、构筑物发生刮碰，

　　框架底部的支撑脚采用等高设计，可直接放置在平整的地面或临时栈桥上，不会出现放置不稳侧翻的问题。设计过程中针对混凝土的物料特性做了专项适配，内胆的倾斜角度大于混凝土的自然安息角，确保卸料过程中无残留，不需要人工额外清理内壁，吊装点的位置设置在料斗整体重心的正上方，起吊过程中不会出现首尾倾斜的问题，即使在吊运过程中出现小幅晃动，料斗内的混凝土也不会从顶部敞口处洒出，减少高空物料掉落的安全隐患。不同于常规塔吊使用的立式料斗，该料斗采用卧式长条形结构，在同等容积下整体高度更低，适配架空线缆吊运的低净空作业需求，可在高压线缆下方、桥梁底部等高度受限的场景中完成转运作业，框架侧面设置的爬梯结构，方便作业人员在地面完成卸料门的调试与日常维护，

　　不需要攀爬至料斗顶部操作，降低高空作业的风险。在实际作业过程中，该料斗可直接承接来自搅拌站的混凝土来料，通过架空索道吊运至作业面后，既可以通过底部卸料口直接浇筑，也可以通过外接管道将混凝土输送至钢筋绑扎的缝隙等狭窄点位，适配架空线缆铺设配套的基础浇筑、塔架基座浇筑等多种作业场景，结构上所有焊接位置都做了满焊处理，避免长期使用后出现焊缝开裂漏浆的问题，外露的金属结构都预留了防腐涂装的工艺余量，可适应户外露天作业的潮湿、多尘环境。
