自清洁旋转抽吸过滤设备结构设计

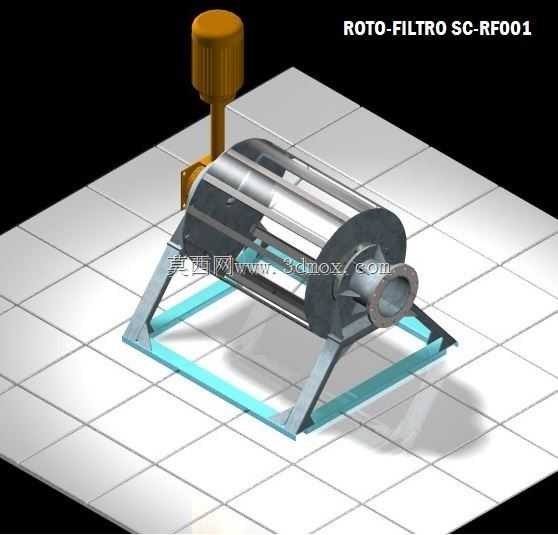

　　在工业水处理、化工料液澄清、选矿矿浆预处理这类需要持续截留固相悬浮物的生产场景中，传统静态过滤设备常面临滤网易堵、人工清理频次高、连续作业中断的痛点，这款自清洁旋转抽吸过滤结构正是针对这类工况痛点开发的专用固液分离装置。从结构布局来看，整套装置采用撬装式框架承载，底部为矩形型钢焊接底座，框架采用等边角钢组焊成型，所有支撑腿与底座横梁之间设置三角加强筋，可直接放置在平整的混凝土地面或钢制操作平台上，无需额外浇筑复杂安装基础，安装时仅需对接进料、出料管路即可完成就位，适配中小处理量生产线的快速部署需求。设备核心过滤单元采用卧式筒状滤网结构，滤网两端通过辐条式支撑轮固定在中心转轴上，支撑轮采用镂空设计减少转动阻力，同时保证滤网整体圆度，

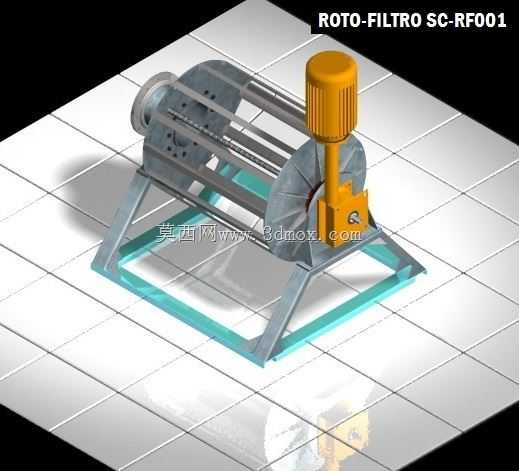

　　避免转动过程中出现剐蹭密封件的问题。驱动单元采用立式减速电机直联驱动结构，电机安装在设备侧方的独立支撑支架上，支架与主框架采用螺栓连接，便于后期维护时快速拆卸更换，动力通过联轴器传递至抽吸转子组件，带动抽吸臂沿滤网内表面做匀速圆周运动，无需整体转动滤网即可完成全周滤网的清洁作业，相比传统转鼓式过滤结构大幅降低了转动惯量，运行能耗更低。抽吸系统的核心是沿滤网轴向布置的狭缝式吸嘴，吸嘴与滤网内表面保持1-2mm的均匀间隙，外接抽吸泵形成局部负压，当滤网拦截的沉淀物积累到一定厚度时，转动的吸嘴会将附着在滤网上的滤饼直接抽吸排出，整个清洁过程无需停机、无需反冲洗水泵，可在设备正常过滤作业的同时同步完成自清洁，保证过滤通量始终维持在稳定区间，

　　不会因为滤饼堵塞出现处理量骤降的问题。从设计逻辑上，这套结构优先考虑了连续作业的可靠性，所有与料液接触的部件均采用模块化快拆设计，滤网可通过端部的快开压盖抽出更换，无需拆解整体框架，适配不同过滤精度需求的场景，可通过更换不同目数的滤网实现从粗滤到精滤的不同工艺要求。设备的进料口设置在筒体端部下方，出料口设置在筒体另一侧下方，滤液穿过滤网后进入净液腔从出料口排出，被抽吸出来的高浓度沉淀物则通过独立的排渣管路排出至后续处理工序，实现过滤、排渣的连续化运行，避免了传统过滤设备排渣时需要停机开盖、人工清渣的繁琐操作。在安装边界上，整套设备的重心落在底座矩形范围内，空载状态下重心高度不超过底座宽度的二分之一，

　　运行时转动部件的动平衡精度控制在G6.3级以内，正常运行时无明显振动，无需额外设置地脚螺栓固定，仅需在底座与安装面之间垫设减震橡胶垫即可满足运行要求。针对含沉淀物料液的处理需求，这套结构还在抽吸臂上设置了柔性刮条，刮条采用耐磨损的聚氨酯材质，可在抽吸的同时刮除滤网表面附着的粘性滤饼，避免高粘度物料堵塞滤网网孔，适配化工、食品、环保水处理等多行业的固液分离需求，相比传统的袋式过滤器、板框压滤机，这套设备无需频繁更换滤袋、滤布，运维成本更低，连续运行周期更长，尤其适合24小时连续生产的流水线工况。在结构细节设计上，转轴两端采用带座外球面轴承支撑，轴承座设置在框架外侧，避免料液接触轴承造成磨损，轴承处采用双唇形密封圈进行密封，防止料液泄漏同时阻挡外界粉尘进入轴承腔，延长轴承使用寿命。抽吸管路采用无缝不锈钢管弯制而成，管路内壁做抛光处理，减少沉淀物在管路内的挂壁残留，避免管路堵塞。设备整体的外露钢结构件均做除锈防腐处理，可适配轻度腐蚀的工况环境，若用于强腐蚀料液处理场景，也可将接触部件更换为不锈钢或工程塑料材质，拓展设备的适用范围。
