中央空调液压系统磁阱过滤装置结构

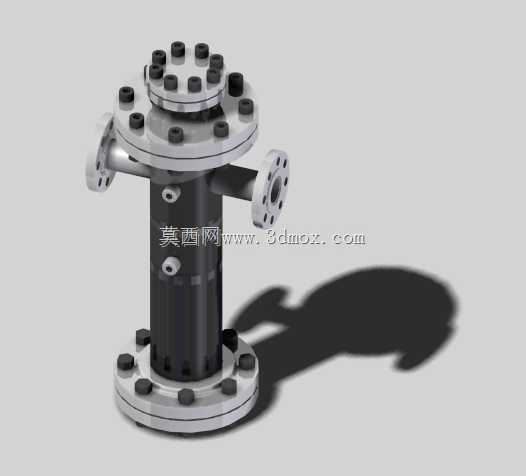

　　在中央空调水系统、小型液压站这类对流体清洁度有较高要求的管路场景中，金属磨屑、焊渣残留这类铁磁性杂质一直是影响阀件寿命、堵塞节流口的核心诱因，磁阱这类依靠强磁吸附作用捕捉铁磁性杂质的管路部件，相比传统网式过滤器不会产生额外的通流压损，也不存在滤网被大颗粒杂质击穿的风险，尤其适配微型精密液压回路、中央空调冷冻水支路这类杂质粒径小、连续运行周期长的工况。从结构设计逻辑来看，这款磁阱采用立式直通加侧向支路的接口布局，主体承压筒身采用等径直管段设计，上下两端采用带螺栓均布的法兰端盖实现密封，端盖上沿圆周均匀布置的紧固螺栓能保证筒身内部磁棒组件安装后的密封可靠性，避免带压流体出现渗漏。侧向伸出的两个法兰接口分别对应流体的进出通路，

　　流体进入筒身内部后，流通截面突然扩大，流速快速降低，内部布置的多组强磁芯棒会在流道内形成均匀的磁场覆盖区，流体裹挟的铁磁性杂质经过磁场区域时，会被牢牢吸附在磁棒的保护套外壁，不会随流体继续进入下游管路，避免杂质磨损液压泵配流盘、堵塞空调系统的电子膨胀阀节流孔。设计过程中需要重点考量安装边界的匹配性，筒身主体的外径尺寸要匹配对应管路的通径等级，侧向法兰的螺栓孔中心距、密封面凸台尺寸完全遵循对应压力等级的法兰标准，不需要额外加工转换接头就能直接对接现有管路，上下端盖的螺栓分布圆直径要预留足够的扳手操作空间，避免现场安装时出现螺栓无法拧紧的问题。筒身底部的法兰端盖设计为快拆结构，当设备运行到维护周期时，不需要拆解整个管路连接，

　　只需要松开下端盖的紧固螺栓，就能将内部的磁棒组件整体抽出，清理掉吸附在表面的铁磁性杂质后即可重新装回使用，维护操作的耗时远低于传统滤网式过滤器，也不需要定期更换过滤耗材。磁棒组件的固定结构采用多点限位设计，避免流体长期冲刷导致磁棒出现移位，保证磁场覆盖区域始终覆盖整个通流截面，不会出现流体短路、杂质未经过磁吸附就直接流出的情况。筒身外壁预留的两个小型螺纹接口，可根据实际工况需求接装压差检测装置或者排污支路，当磁棒表面吸附的杂质积累到一定厚度，进出口压差出现明显上升时，就能及时提醒运维人员开展清理作业，也可以在停机维护时通过排污口排出筒身底部沉积的非磁性大颗粒杂质，进一步提升流体净化的效果。在中央空调液压系统的实际应用中，

　　这类磁阱通常安装在循环泵的出口端、精密阀件的上游位置，能有效捕捉管路安装过程中残留的焊渣、设备运行过程中泵体和阀件磨损产生的金属磨屑，避免这些杂质进入末端的精密控制元件，大幅降低阀件卡涩、节流口堵塞的故障概率，延长整个液压系统或者冷冻水系统的连续无故障运行时间。建模过程中对法兰密封面的粗糙度、螺栓孔的位置度都做了对应公差匹配，所有连接部位的尺寸都符合通用管路安装规范，能直接导入管路装配体中完成干涉检查，不需要额外调整安装尺寸就能适配不同压力等级的管路设计需求。
