双轮拖挂式户外移动屏承载支架结构

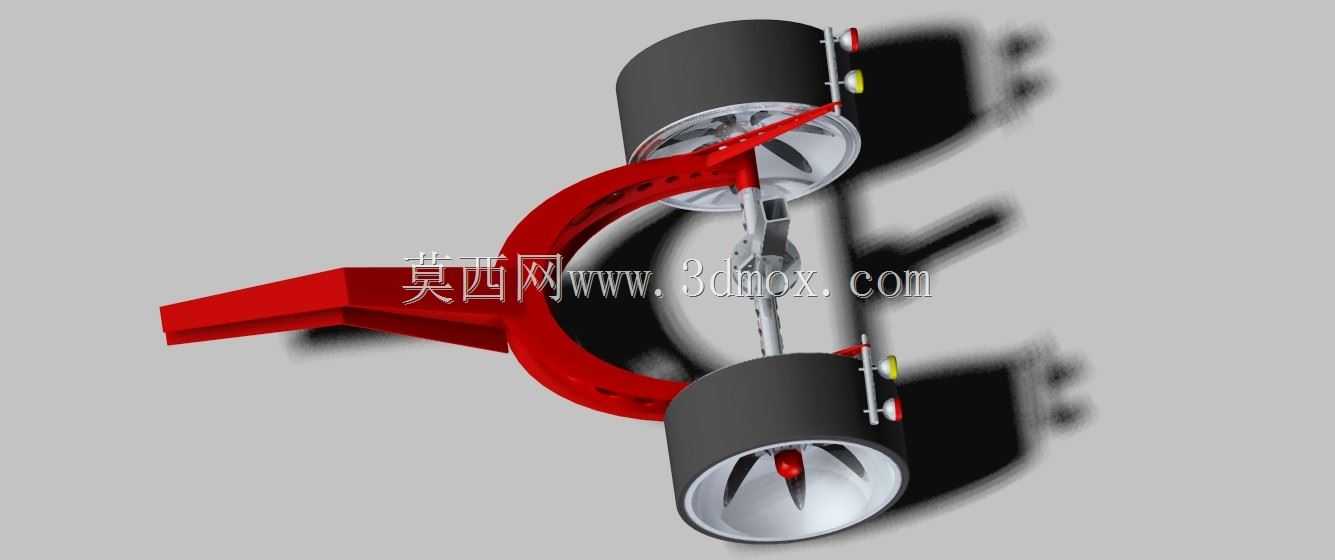

　　该结构主要面向户外流动宣传、移动展演场景下的屏体承载拖行需求，适配非铺装路面短距离转运、固定点位驻留展示的双重使用工况，解决常规固定屏体无法灵活转场、临时搭建屏架拆装效率低的实际问题。整体采用双轮对称布局，轮组选用宽幅实心橡胶轮，单轮轮径适配常见路缘石高度，轮面宽度控制在120mm，可在草地、硬化铺装、轻微坑洼路面平稳拖行，避免轮体卡滞或下陷。连接臂采用弧形弯梁结构，梁体截面为矩形空心型钢，在保证整体抗扭强度的同时降低自重，弯梁弧度经过运动干涉校核，拖行转向时轮组与连接臂、安装架之间无剐蹭，最小转弯半径可控制在1.8m，适配狭窄场地的转向需求。屏体安装位设置在两轮组的中心对称面上，安装面预留通用屏体挂接孔位，

　　孔位间距覆盖常规32-55寸户外屏的安装孔距范围，安装面与轮组转轴的垂直高度经过重心校核，满载状态下整体重心落在两轮轴线前方120mm处，拖行时前端牵引点受力均匀，不会出现翘头或尾部下沉的情况。牵引端设置标准拖挂连接头，可适配常见小型拖车钩、人力牵引杆的连接尺寸，连接头处设置缓冲橡胶垫，减少拖行过程中路面颠簸传递到屏体的振动，避免屏体内电子元件受冲击损坏。两侧轮组上方集成了小型示廓标识件，标识件采用红、黄分色设计，拖行过程中可清晰提示整体宽度，避免窄路会车时发生刮碰。轮组与支架的连接采用悬臂转轴结构，转轴处配置免维护滑动轴承，无需定期加注润滑脂即可适应户外多尘、多雨的使用环境，轴承外侧设置防尘挡圈，可阻挡泥沙进入转轴配合面，

　　延长结构使用寿命。驻留支撑时，可通过牵引端的可伸缩支脚调整整体水平度，支脚调节行程为150mm，可适应±8°的地面坡度，保证屏体安装后处于垂直状态，避免屏体长期倾斜导致内部元件受力不均。整体结构的安装边界控制在轮距800mm、总长度1200mm、安装面高度900mm范围内，收纳状态下无外凸尖锐部件，可直接放入常规小型货车货箱转运，也可通过牵引端直接拖行进入展演场地，无需额外吊装设备。设计过程中针对拖行工况做了有限元受力校核，在满载15kg屏体重量、以5km/h速度通过100mm高障碍时，弯梁最大应力低于材料屈服强度的60%，轮轴处变形量小于0.5mm，可满足长期重复使用的强度要求。结构表面采用喷塑处理，涂层厚度控制在80μm，

　　可适应户外紫外线照射、雨水淋溅的腐蚀环境，正常使用情况下涂层3年内无明显脱落、锈蚀问题。屏体安装位还预留了走线槽位，屏体的供电、信号线可沿弯梁内部空腔排布，避免线路外露被剐蹭，走线槽在牵引端设置出线口，可直接连接外部供电或信号源，无需额外做线路防护。
