汽车用带安装支座金属板结构设计

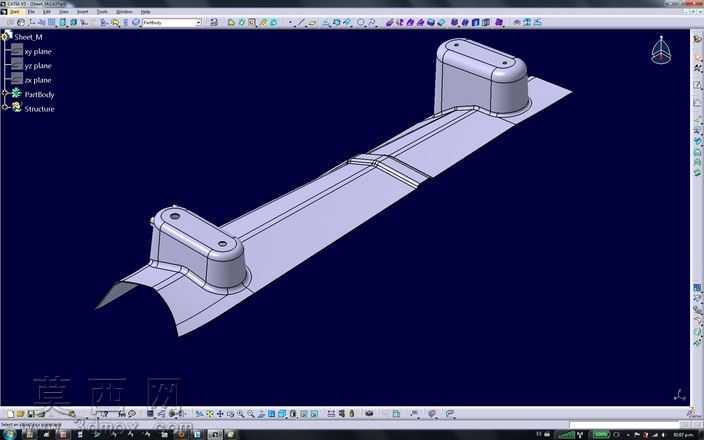

本模型为汽车配套使用的带安装支座金属板构件，采用CATIA软件完成全参数化三维建模，建模过程严格遵循汽车钣金件设计规范，从基础草图绘制开始，先完成金属板主体的曲面轮廓构建，针对板件中部的弯折过渡区域，采用多段引导线扫掠结合圆角过渡命令处理，保证弯折处曲率连续，避免后续冲压加工出现应力集中问题。模型两端的安装支座采用实体与钣金混合建模方式，先构建支座的凸台基体，再对安装面进行孔位特征创建，两个安装孔的位置严格按照汽车装配的公差要求设定，孔位周边做了加厚翻边处理，提升安装位置的结构强度，防止长期受振动出现孔位开裂问题。金属板主体与两端支座的连接区域做了平滑过渡的加强筋设计，筋条的走向顺着构件受力方向布置，既可以降低板件整体重量，又能提升构件的抗弯折、抗扭转性能。材质设定上选用汽车常用的冷轧镀锌钢板，渲染阶段赋予模型哑光金属质感，对安装面、弯折棱线做了高光处理，清晰呈现各部分结构细节。设计过程中充分考虑构件的实际装配场景，板件下侧的弧形轮廓完全匹配汽车对应安装位置的曲面弧度，保证装配时能够完全贴合，减少装配间隙；两端支座的安装面做了共面校准，确保安装时螺栓能够顺利穿入，不会出现装配干涉。整个模型的特征树结构清晰，所有参数均可编辑调整，可根据不同车型的安装需求快速修改板件长度、弯折角度、孔位间距等参数，能够直接用于后续的冲压工艺模拟、装配干涉检查以及工程图纸导出，为汽车零部件的开发设计提供可靠的三维数模支撑，有效缩短零部件开发的前期建模周期，减少设计阶段的结构错误。
