汽车塑料进气喷嘴结构三维设计

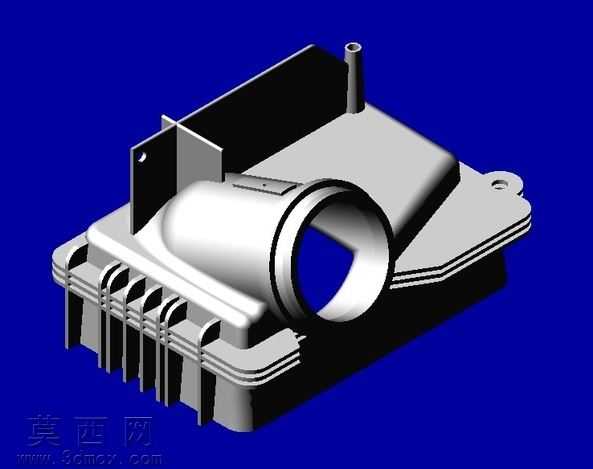

本作品为汽车配套的塑料进气喷嘴三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循汽车进气系统零部件的设计规范与装配要求，从结构合理性、注塑工艺可行性、装配适配性多维度完成模型搭建。建模阶段首先梳理产品的功能逻辑：该部件作为汽车进气系统的前端导流构件，需要承担进气导流、周边部件安装定位、管路衔接的多重功能，因此首先绘制主体基座的基准草图，以安装法兰面为定位基准，依次完成基座散热筋结构、进气导流腔、侧置通气接头、安装固定耳的特征搭建。主体基座部分采用拔模特征处理所有外壁面，匹配注塑生产的脱模需求，基座侧面排布的多道平行散热筋，采用线性阵列特征完成建模，筋条厚度均匀过渡，既保证基座的结构强度，避免注塑过程出现缩痕缺陷，也能提升部件安装后的散热性能。中部的导流喷嘴为核心功能结构，采用变径曲面建模完成流道设计，入口端的大口径法兰衔接结构做了加厚处理，端面设计多层密封止口，保证与进气软管装配后的气密性，流道内壁做顺滑曲面过渡，无尖锐棱角，降低进气过程的风阻与气流紊流。侧置的细小通气接头采用凸台拉伸加圆角过渡处理，接头根部做加强筋结构，避免装配管路时出现应力断裂。基座上的安装固定耳设计了沉头安装孔，孔位周边做局部加厚，保证螺栓锁紧时的结构强度，所有棱边均做R0.5-R2不等的圆角过渡，既符合注塑工艺的熔体流动要求，也避免部件安装使用过程中出现锐边划伤的问题。材质渲染阶段，主体部件采用玻纤增强聚丙烯材质参数，还原塑料件的半哑光磨砂质感，金属安装衬套部分采用镀锌钢材质，呈现细腻的金属光泽，渲染背景采用高对比度深蓝色，突出部件的结构轮廓与细节特征，所有结构的尺寸比例严格参照汽车进气系统的通用装配参数，模型无破面、无重叠特征、无几何错误，可直接用于后续的注塑模具设计、装配干涉校验、工程图导出以及3D打印样件验证，完整还原了汽车塑料进气喷嘴的真实结构与设计细节，兼顾了功能实用性与工艺可行性。
