汽车用分体式塑料存储箱体结构设计

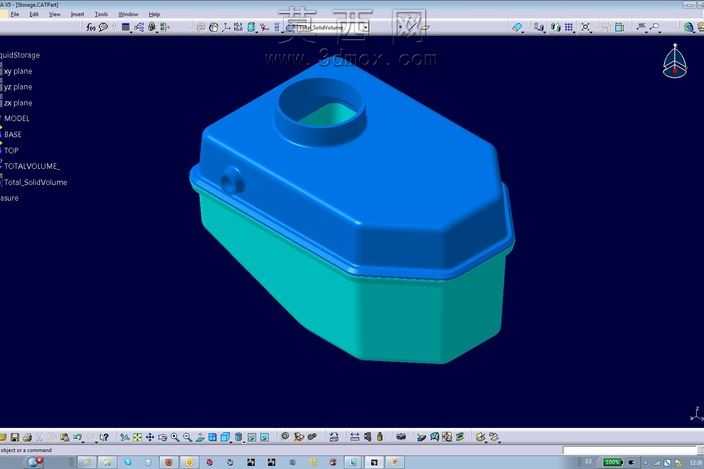

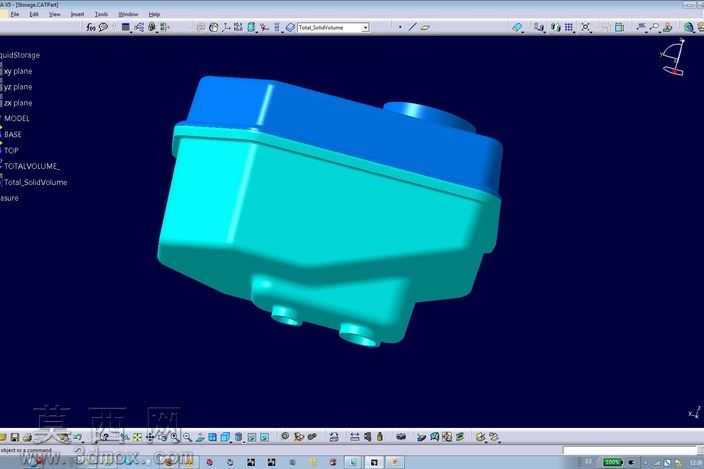

本作品为面向汽车应用场景设计的塑料存储箱体三维模型，整体采用上下分体式扣合结构设计，建模过程依托三维参数化建模软件完成，通过草图绘制、凸台拉伸、拔模处理、圆角过渡、壳体抽壳等核心建模指令完成整体造型构建。模型上盖部分采用亮蓝色塑料材质设定，顶部设置一体化成型的圆柱形管状接口，接口边缘做加厚处理以提升结构强度，可适配管路连接实现介质导入导出功能；上盖侧部预留小型卡扣安装位，用于实现上下箱体的锁紧固定，避免车辆行驶过程中因振动出现箱体松脱漏液的问题。下箱体部分采用青绿色塑料材质设定，侧壁设置均匀的拔模斜度，既符合注塑成型的工艺脱模要求，也能提升箱体堆叠放置的稳定性，上下箱体的扣合边缘做了双层止口结构设计，可有效提升装配后的密封性能，减少存储介质的渗漏风险。模型渲染阶段采用软件内置的塑料材质球，分别为上下箱体赋予不同饱和度的塑料质感，调整材质的粗糙度、反光度参数还原硬质注塑塑料的真实视觉效果，场景中添加柔和的环境光源，多角度呈现箱体的结构轮廓与细节特征。设计过程中重点考量汽车零部件的使用工况，整体造型采用切角多边形轮廓，避免尖锐直角带来的应力集中问题，所有棱边均做圆角过渡处理，既提升了外观的流畅度，也能降低注塑生产过程中的应力开裂风险，同时模型预留了体积参数测算的特征，可通过软件内置的测量工具快速获取箱体内部容积、整体壁厚、各部位结构尺寸等参数，方便后续根据实际装车需求调整接口尺寸、箱体容量等参数，该建模逻辑具备较强的通用性，可快速拓展适配多类车载存储容器的设计需求，为同类型塑料存储部件的结构设计提供可参考的建模思路。
