钣金制造业弧面封盖结构三维设计

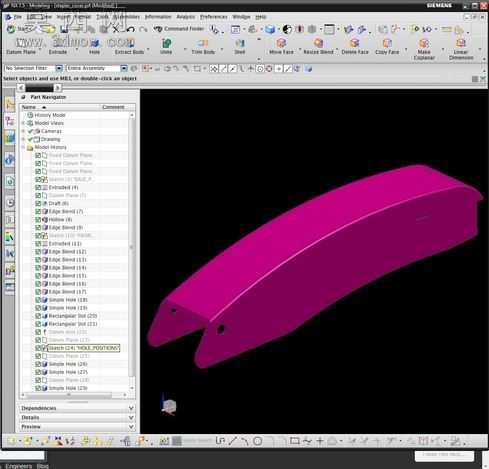

本作品为钣金类封盖零部件的三维设计成果，建模过程依托NX平台完成全流程参数化构建，首先依据钣金件的成型工艺特性梳理设计逻辑，从基础轮廓草绘入手，精准绘制封盖的长条形弧面外轮廓，同步定位两端安装孔的位置尺寸，确保孔位与配套装配结构的公差匹配要求。建模阶段优先采用钣金专属建模指令，先构建基础平板特征，再通过折弯、弧面成型操作生成主体流畅的弧形曲面，曲面过渡区域严格控制折弯半径，既满足钣金冲压加工的工艺可行性，避免出现折弯开裂、回弹超差的问题，也保证封盖外表面的顺滑质感，无突兀的棱角转折。两端的分叉安装结构通过剪切、法兰边成型指令完成，安装孔采用精准冲孔特征设计，孔边预留足够的安装避让空间，同时对封盖的所有边缘做倒圆角处理，去除锐边毛刺，符合钣金件的安全设计规范。材质配置上选用常用冷轧钢板材质参数，渲染阶段调整金属漆面的紫红色哑光质感，还原钣金件经表面喷涂处理后的真实视觉效果，清晰呈现封盖的整体形态与结构细节。结构设计层面充分考量封盖的防护与装配需求，弧形主体结构具备更好的结构刚性，相比平板结构可承受更大的外部载荷，减少使用过程中的形变概率，两端的安装耳结构与主体一体化成型，无需额外焊接拼接，减少加工工序与装配误差，整体壁厚均匀一致，符合钣金加工的材料利用率要求，可直接用于后续的冲压模具开发、工艺排样与生产制造环节，也可作为同类弧形钣金封盖设计的参考模板，适配各类机械设备的端部防护、外观封装场景。
