流线型握持式塑料瓶结构三维设计

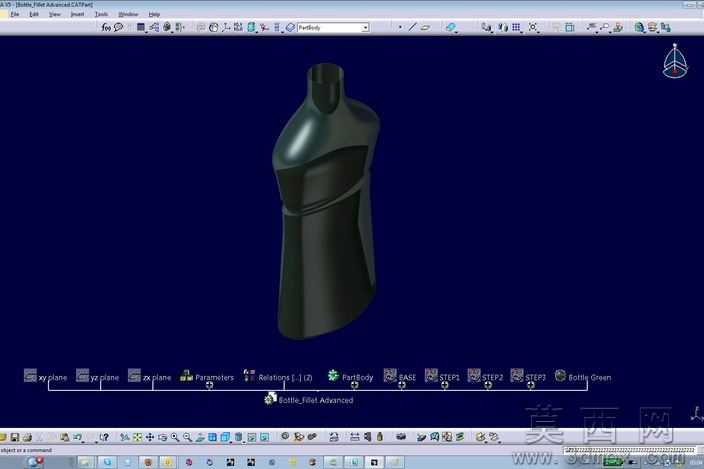

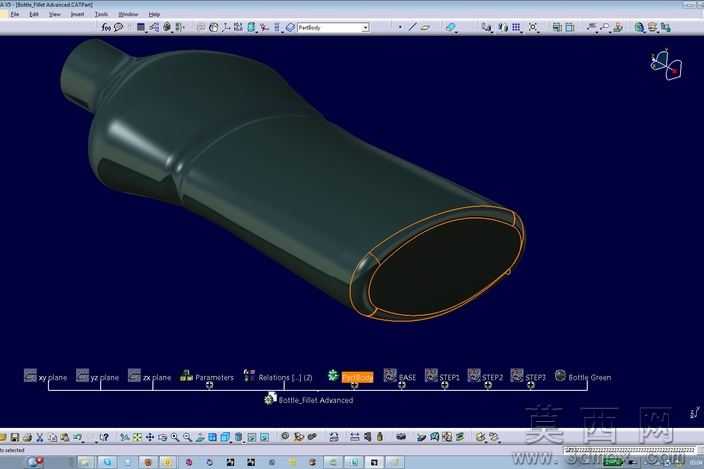

本次瓶体三维建模采用CATIA软件完成全流程设计，建模初始阶段先完成基准坐标系搭建，依次创建xy、yz、zx三个正交基准平面，为后续曲面绘制提供精准定位参考。建模过程以多段截面草图为核心基础，首先绘制瓶身底部的椭圆截面轮廓，通过多截面曲面命令逐段向上过渡，精准控制每一段截面的尺寸参数与曲率变化，打造出符合人体工学的收腰握持曲面，瓶身中部的环形凸起结构通过曲面偏移结合圆角命令实现，既保证了外观的层次感，也能提升瓶体握持时的防滑性能。瓶口部分采用标准螺纹接口的参数化建模方式，通过螺旋线结合扫掠命令生成连续的螺纹曲面，与瓶身主体曲面通过曲率连续的桥接曲面完成过渡，避免出现曲面硬边导致的应力集中问题。材质渲染阶段为瓶体赋予深墨绿色半透明塑料材质，调整材质的反射率、粗糙度与折射参数，还原硬质塑料瓶的真实质感，同时添加环境光遮蔽效果，让曲面的光影过渡更自然，清晰展现瓶体的曲面流畅度与结构细节。设计过程中保留了完整的参数化建模历史树，所有草图、曲面、特征均保持参数关联，可通过修改截面草图的尺寸参数快速调整瓶体的容量、外形比例，适配不同的包装需求。建模逻辑遵循自上而下的设计思路，先确定整体的外形轮廓与尺寸边界，再逐步细化瓶口、瓶底、握持区的局部结构，每一步特征创建都保证曲面的G2连续，避免后续模具开模时出现脱模困难、曲面褶皱等问题。当前模型已完成主体曲面的闭合处理，可直接用于后续的壁厚抽壳、内部结构加强筋设计，也可导出通用格式用于渲染展示、模具结构设计等后续环节，整体曲面质量符合工业级建模标准，能够支撑从概念设计到生产落地的全流程使用需求。
