一字槽平头螺钉工业标准三维建模作品

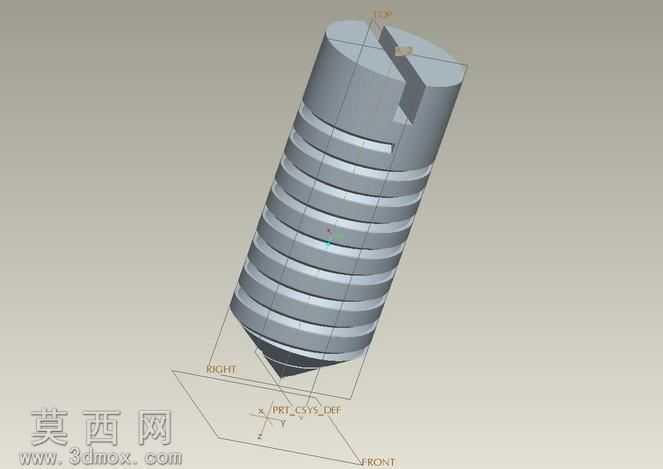

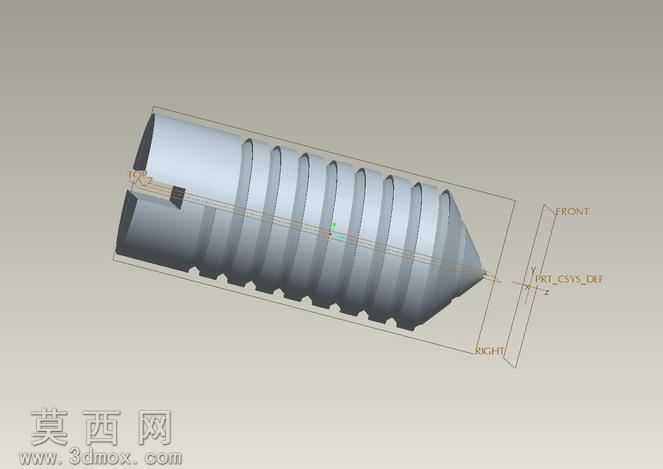

本作品为一字槽平头螺钉的参数化三维建模成果，建模过程严格遵循机械紧固件的通用设计规范，首先在三维建模环境中完成基准坐标系的搭建，以RIGHT、FRONT基准平面作为草绘与特征定位的核心参照，确保模型各部分尺寸的同轴度与位置精度符合机械加工的公差要求。建模初期先绘制螺钉头部的截面轮廓，通过拉伸特征生成平头圆柱头部结构，头部顶面的一字驱动槽采用切除拉伸特征完成，槽的宽度、深度尺寸参考通用一字槽螺钉的行业标准设定，槽边做微小的倒角处理，还原实际加工中去毛刺的工艺细节，避免应力集中问题。螺杆部分采用旋转凸台特征生成基础圆柱杆体，随后通过螺旋扫描特征构建完整的三角外螺纹结构，螺纹的牙型角、螺距、大径小径参数均匹配对应规格螺钉的标准数值，螺纹收尾处做自然的收头处理，还原实际搓丝加工的螺纹末端形态，螺杆末端的倒角特征按照装配导向需求设计，确保螺钉能够顺畅旋入对应螺纹孔完成装配。模型材质采用哑光金属钢材质进行渲染表现，还原碳钢紧固件的真实金属质感，表面设置细微的磨砂纹理模拟冷镦加工后的表面粗糙度，光影渲染下清晰呈现螺纹牙型的连续轮廓、头部与杆体的衔接过渡结构，各特征之间无几何重叠、破面等建模缺陷，模型可直接用于机械装配仿真、紧固件选型演示、工装夹具设计参考等场景。整个建模过程遵循自上而下的参数化设计思路，所有尺寸均通过参数驱动，可通过修改核心参数快速生成不同规格的同类型平头螺钉模型，大幅提升同系列标准件的建模效率，模型的几何结构完全匹配实际工业生产中的螺钉形态，能够满足工程设计中的虚拟装配、干涉检查、运动仿真等各类使用需求。
