电吉他固定式双摇琴桥精细三维建模作品

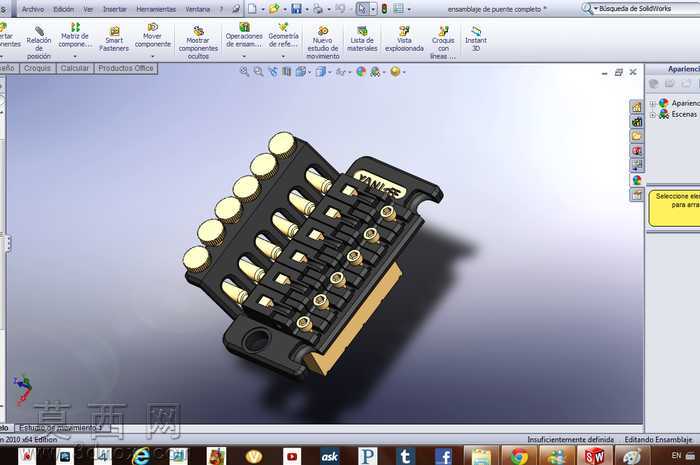

本作品为电吉他双摇式琴桥的高精度三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零件建模的严谨逻辑，从琴桥的功能结构出发拆解各个组成单元，逐一完成独立零件的参数化绘制后再进行整体装配约束，确保各部件的配合关系完全符合真实五金零件的装配公差要求。建模初期先梳理琴桥的核心功能逻辑：作为电吉他琴弦的固定与音高调节载体，该琴桥包含弦锁固定座、独立弦鞍、微调旋钮、颤音弹簧挂载位、底座安装孔等多个功能模块，每个模块的尺寸都参考量产琴桥的通用规格进行参数设定，保证模型的尺寸比例完全贴合真实产品。建模过程中针对不同零件的材质特性做了区分处理：主体底座采用锌合金压铸材质的视觉设定，建模时特意保留了压铸零件的边角过渡特征，避免出现过于尖锐的不符合加工工艺的直角结构；六个独立弦鞍采用黄铜材质设定，分别对应六根琴弦的支撑位置，每个弦鞍上的高度调节螺丝、前后位置调节螺丝都做了独立的螺纹细节建模，而非简单的贴图示意，螺丝的螺距、头部槽型都符合标准五金螺丝的规格；顶部的微调旋钮采用金属镀铬材质设定，旋钮表面的滚花纹理做了精细的凹凸结构建模，还原真实旋钮的防滑触感特征；弦锁压块部分做了分层结构设计，清晰展现压弦块与底座的配合间隙，还原琴弦锁紧的结构逻辑。渲染阶段采用软件内置的物理渲染器完成效果输出，针对不同材质设置对应的反射、粗糙度参数：锌合金底座设置中等反射率与细微的颗粒粗糙度，模拟压铸金属的哑光金属质感；黄铜弦鞍设置暖色调的金属反射，轻微的做旧粗糙度模拟黄铜长期使用的温润质感；镀铬旋钮设置高反射低粗糙度参数，还原亮面镀铬的镜面反光效果；底座底部的绝缘垫片设置黑色哑光塑胶材质参数，与金属部件形成明确的材质区分。布光采用三点布光逻辑，主光源从侧上方打亮琴桥主体结构，勾勒出各个零件的轮廓层次，辅助光源补全暗部细节避免出现死黑区域，轮廓光从后方打出，分离琴桥与背景空间，强化模型的立体感。整体建模过程充分考虑了琴桥作为乐器精密五金配件的功能属性，每个结构都对应真实的使用功能，没有冗余的装饰性结构，所有可活动部件都保留了正确的活动自由度约束，既可以作为产品展示的渲染素材，也可以用于乐器配件的结构参考、3D打印验证等场景，完整还原了双摇琴桥复杂的机械结构与精密的五金加工特征。
