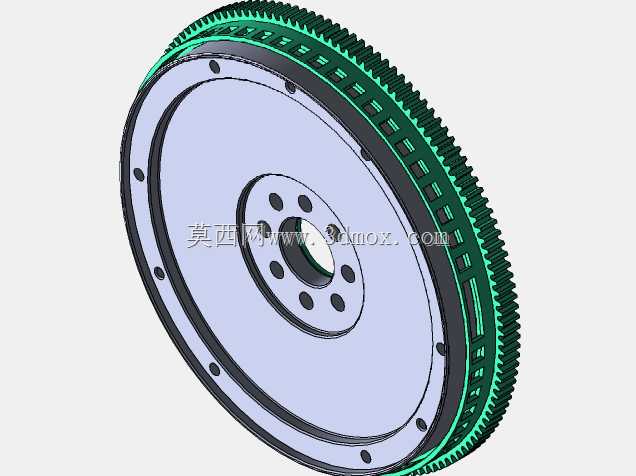

奥迪A4 V6发动机飞轮齿圈总成结构设计

　　在乘用车动力传动系统的匹配设计中，飞轮组件是衔接曲轴动力输出与离合器动力传递的核心部件，这套适配V6机型的飞轮总成，日常搭载于横置前驱布局的B级乘用车动力舱内，除了承担传统四冲程发动机做功行程之外的曲轴转动惯量补偿作用，还集成了启动齿圈与转速信号触发的功能结构，是发动机启动工况、动力切换工况下不可或缺的承载部件。

　　从实际装车的功能逻辑来看，该飞轮的主体盘体采用灰铸铁材质铸造成型后经时效处理消除内应力，避免长期高转速运转下出现形变失准。盘体中心的定位孔与曲轴后端轴颈采用过渡配合，周围均匀分布的8个螺栓过孔，严格匹配曲轴后端法兰的螺纹孔位置度公差，安装时需按对角顺序分次拧紧至规定力矩，保证盘体端面跳动量控制在0.1mm以内，防止离合器接合时出现抖动打滑问题。盘体靠近外缘的环形区域是离合器摩擦片的接合工作面，表面经磨削加工达到Ra1.6的粗糙度要求，平面度公差不超过0.05mm，保证摩擦片全工作面接触，避免局部偏磨导致的离合器寿命衰减。

　　外缘过盈装配的启动齿圈采用45号钢锻造后经高频淬火处理，齿部硬度达到HRC45-50，能够承受启动电机驱动齿轮频繁啮合的冲击载荷，齿圈与飞轮盘体的过盈量控制在0.2-0.3mm，装配时经热胀工艺套装后冷却锁止，避免高转速下齿圈脱出引发启动故障。齿圈的齿形参数按照启动电机驱动齿轮的模数匹配设计，啮合侧隙控制在合理范围，既保证启动时啮合顺畅不打齿，又避免侧隙过大导致的啮合冲击噪音。

　　设计过程中需要重点考量转动惯量的匹配平衡，V6发动机本身做功间隔角更小，运转平顺性基础优于直列四缸机型，因此飞轮盘体的厚度不需要过大，在满足转动惯量补偿需求、保证怠速运转稳定性的前提下，尽可能降低飞轮整体质量，减少曲轴后端的转动惯量负载，提升油门响应速度。同时整个飞轮总成装配完成后需要进行动平衡校正，在盘体端面的指定位置去除不平衡量，保证剩余不平衡量满足高转速运转的动平衡精度要求，避免发动机运转时出现曲轴后端异常振动，影响曲轴轴承的使用寿命。

　　从安装边界来看，该飞轮装配后位于发动机缸体后端与离合器壳体之间的空腔内，轴向尺寸需要严格匹配曲轴后端的伸出长度，保证离合器压盘装配后，膜片弹簧的分离指位置与分离轴承的工作行程完全适配，避免出现离合器分离不彻底或者打滑的故障。盘体外缘的齿圈顶圆与离合器壳体的内孔需要保留足够的径向间隙，防止运转过程中出现运动干涉，同时齿圈的轴向位置需要与启动电机的驱动齿轮行程匹配，保证启动时驱动齿轮能够全齿长啮合，减少齿部的偏磨损伤。

　　在实际售后维修场景中，该类飞轮的常见损耗点除了离合器工作面的磨损、烧蚀之外，还有启动齿圈的轮齿打齿磨损，以及双质量飞轮车型的减震弹簧失效问题，这款适配V6机型的单质量飞轮结构相对简单，可靠性更高，适合对动力响应要求较高的车型配置，工作面磨损超过极限值后可以通过表面磨削修复后继续使用，维修成本相对更低。设计建模时需要重点关注各个安装孔的位置度公差、配合面的形位公差，以及齿圈与盘体的配合参数，才能保证加工装配后的部件能够满足实际装车的使用需求，避免出现匹配故障。
