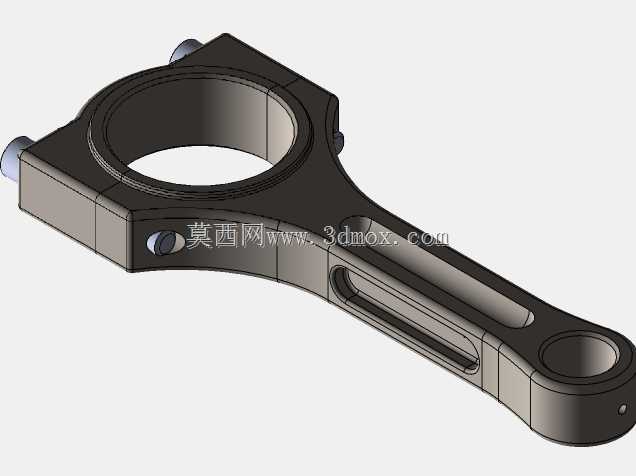

比埃拉1.8排量144毫米冲程发动机连杆结构

　　这款连杆对应1.8排量自然吸气发动机的曲柄连杆机构设计，中心距设定为144毫米，匹配对应缸径的活塞组件与曲轴曲柄销，是内燃机动力传递路径里的核心受力部件。在实际发动机运行工况中，连杆承担着将活塞承受的燃烧爆发压力传递给曲轴的作用，把活塞的往复直线运动转化为曲轴的旋转运动，其结构强度、刚度与动态特性直接决定了发动机的最高转速上限、爆发压力耐受能力以及运行可靠性。

　　从结构设计思路来看，该连杆采用分体式大头设计，大头端对应曲轴曲柄销的安装位，通过连杆螺栓实现连杆盖与杆身的刚性连接，剖分面采用平切口结构，适配该排量级别发动机的曲柄销直径，装配时可通过活塞连杆组从气缸上端整体装入，无需额外的曲轴侧避让设计，兼顾装配便利性与结构强度。小头端设计有贯通的活塞销安装孔，用于连接活塞销，将活塞的往复作用力传递至杆身，孔内预留了衬套安装位，可压入铜基衬套降低活塞销的摩擦磨损，延长组件使用寿命。

　　杆身部分采用工字形截面设计，这一截面形式是内燃机连杆经过长期工程验证的最优截面选择，在相同材料重量下可获得最大的抗弯截面模量，能够同时承受做功行程的压缩冲击载荷与排气行程的拉伸载荷，还可抵御活塞换向时产生的侧向弯矩，避免杆身出现弯曲、扭转变形。杆身表面做了轻量化的凹槽设计，在不削弱核心受力区域强度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转时的不平衡惯性力，降低发动机高转速运行时的振动与轴承负荷。

　　安装边界方面，大头端的内孔直径严格匹配对应曲轴的曲柄销尺寸，连杆螺栓的孔位精度、中心距公差控制在微米级，确保装配后连杆盖与杆身的贴合面无间隙，避免运行中出现连接松动、剪切螺栓的故障。小头端的活塞销孔直径与对应活塞的销座孔尺寸保持同轴度公差要求，装配后活塞销可在孔内实现合理的浮动或半浮动连接，保证活塞往复运动时无卡滞、无异常偏磨。连杆的整体厚度、大头端的外径尺寸严格匹配对应发动机的气缸体避让空间，确保曲轴旋转时连杆大头不会与气缸壁、曲轴箱内壁发生运动干涉，同时连杆的运动轨迹经过校核，在活塞上下止点全行程内，杆身与气缸套、活塞裙部均保持足够的安全间隙。

　　在实际应用场景中，这类连杆多用于民用小排量乘用车的自然吸气发动机，也可适配同排量的通用小型内燃机、小型发电机组动力单元，其设计参数经过工况校核，可承受常规民用动力的爆发压力与转速区间，结构设计兼顾了制造成本与可靠性，适合批量量产加工。建模过程中对连杆的所有圆角过渡、螺栓沉孔、油道预留位置都做了精准还原，大头端的定位结构、小头端的衬套压装限位都有明确的结构体现，可直接用于结构教学、运动仿真分析，也可作为同类型连杆设计的参考原型，帮助设计人员快速理解内燃机连杆的结构逻辑与尺寸匹配关系。在做发动机改装或逆向设计时，该模型的中心距、大小头孔位参数可直接作为基准参考，调整对应尺寸即可适配不同排量、不同冲程的发动机设计需求，杆身的工字形截面参数也可作为强度校核的基础模型，通过有限元分析验证不同材料、不同强化程度下的结构应力分布，优化局部结构避免应力集中导致的连杆断裂故障。
