空心圆柱式传感元件结构设计

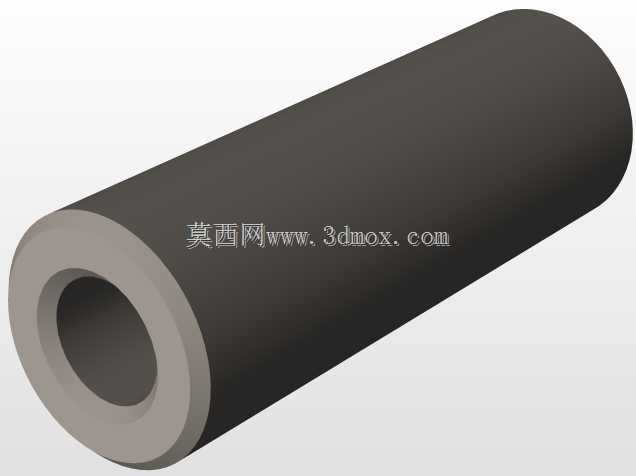

　　在工业自动化检测、流体参数监测、工位状态感知的各类场景里，这类柱式空心传感结构是不少检测回路里的核心感知载体，不同于贴片式、探针式的传感元件，空心贯通的结构形式让它可以直接串接在气路、液路的流通路径上，不需要额外做旁通管路的转接，能最大程度降低流道改动带来的参数检测偏差，在小型气动回路、低压流体输送工位、微型液压支路的参数采集中，这种结构的适配性远高于外置式检测元件。从结构设计逻辑来看，整体采用等外径的圆柱外形，是为了匹配现有工业体系里成熟的圆管安装标准，不管是采用卡套式接头、快插接头还是粘接固定，圆柱外圆都能提供均匀的抱紧受力面，不会出现棱角结构带来的应力集中，也能避免安装时因为外形不规则导致的密封失效问题。内孔采用等径贯通设计，

　　一方面是给被测介质提供顺畅的流通通道，减少流阻带来的压力损失，另一方面内孔的同轴度公差控制在较高精度等级，能保证介质流经感知区域时的流态稳定，避免紊流、偏流带来的检测信号波动。外层的包覆层采用和内芯不同的材质设计，主要是为了给内部的感知核心提供防护，隔绝外部环境的粉尘、轻微磕碰以及外接电磁干扰，同时外层材质的线膨胀系数和内芯做了匹配设计，在宽温度区间的工作环境下，不会因为两种材质的热胀冷缩量差异导致结构层脱离，影响检测精度。从安装边界来看，这类柱式传感元件的轴向长度和外径比例经过优化，在满足内部感知元件排布空间的前提下，尽可能压缩轴向尺寸，适合安装在空间紧凑的阀岛组件、小型设备的内部管路节点上，不需要预留过大的安装操作空间，

　　两端的端面做了倒角处理，既方便安装时对准接头的内孔，也能去除端面的加工毛刺，避免安装时毛刺脱落进入管路造成下游元件堵塞。在实际选型应用中，这类结构的传感元件可以适配压力检测、流量检测、温度检测等多种感知功能，只需要更换内芯的感知模块，外层的结构壳体可以通用，能大幅降低不同检测需求下的结构开模成本，也能减少设备维护时的备件种类。设计过程中需要重点关注内外圆柱的同轴度、端面和轴线的垂直度，这两个形位公差会直接影响安装后的密封性能，如果同轴度偏差过大，安装后接头的密封件会出现偏压，长时间工作后容易出现介质泄漏；如果端面垂直度不足，接头拧紧后会出现侧向应力，轻则导致检测信号零点漂移，重则会造成壳体开裂。另外内孔的表面粗糙度也有明确要求，

　　过于粗糙的内孔表面容易残留介质中的杂质，长期使用后会造成内孔通径变化，影响检测参数的准确性，光滑的内孔表面也能减少介质流动时的压损，提升整个回路的传输效率。在不同的应用场景下，还可以根据实际工况调整外层包覆层的材质，比如在有腐蚀性介质的场景下，可以选用耐化学腐蚀的包覆材料，在有高频振动的工位上，可以选用阻尼性能更好的外层材质，吸收振动带来的干扰，保证感知信号的稳定性。这类空心柱式的传感结构，相比实心结构的传感元件，最大的优势在于介质可以直接从元件内部穿过，检测点就是介质的实际流通位置，不存在检测滞后的问题，响应速度比旁通式安装的传感器快很多，在需要快速捕捉介质参数变化的工位上，比如快速动作的气动执行机构回路、精密点胶设备的流体管路，这种结构的优势尤为明显。
