内燃机用带齿圈飞轮结构三维设计

　　这款带启动齿圈的飞轮部件，主要适配小排量单缸及双缸内燃动力单元，在通用动力、小型工程机械、农用作业机械的动力输出端承担核心功能。从实际工况来看，飞轮安装在曲轴输出末端，一方面依靠自身较大的转动惯量，储存曲轴做功冲程的过剩能量，带动曲柄连杆机构越过排气、进气、压缩三个非做功冲程的止点，平衡曲轴旋转过程中的转速波动，让动力输出更平顺，避免整机出现怠速抖动、低速运转不稳的问题；另一方面外缘集成的启动齿圈，会与启动电机的驱动齿轮啮合，在启动阶段承接启动电机的扭矩，带动曲轴完成初始旋转，达到内燃机点火转速后完成启动动作。

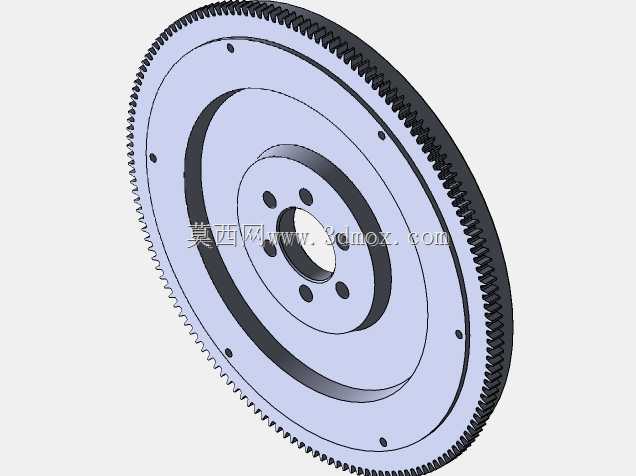

　　设计过程中首先要匹配对应动力机型的转动惯量需求，惯量过小无法有效抑制转速波动，会导致曲轴扭振加剧，甚至影响曲柄连杆机构的疲劳寿命；惯量过大则会增加动力单元的无效负载，抬升启动阻力，还会让动力响应变慢，影响整机的加速性能。本次设计的飞轮采用盘式辐板结构，中心区域设置与曲轴轴端配合的定位止口，止口周边均匀分布6个螺栓过孔，用于和曲轴法兰端面锁紧固定，安装时需保证螺栓孔的位置度公差控制在0.05mm以内，避免装配后飞轮端面跳动超差，引发运转振动。

　　外缘的齿圈采用过盈配合压装在飞轮本体的外缘台阶上，齿圈的齿形为渐开线直齿，模数根据匹配的启动电机参数确定，齿部经过高频淬火处理，表面硬度达到HRC45-55，保证启动啮合过程中的耐磨性，避免多次启动后出现齿面崩损、打齿的问题。齿圈压装时需控制过盈量在0.15-0.25mm区间，过盈量不足会导致启动时齿圈打滑移位，过盈量过大则可能压装过程中导致齿圈开裂。飞轮本体采用灰铸铁HT250材质铸造，铸造后经过时效处理消除内应力，再进行机加工，保证加工后尺寸稳定性，避免长期运转后出现变形。

　　安装边界方面，飞轮的轴向厚度需匹配动力单元的飞轮壳内腔尺寸，保证飞轮运转时与壳体壁面保留至少5mm的安全间隙，避免运转过程中出现剐蹭；中心定位止口的尺寸公差采用H7/h6间隙配合，保证装配时能够顺利套入曲轴轴端，同时控制径向跳动量在0.1mm以内；飞轮端面的平面度公差控制在0.03mm，保证与曲轴法兰贴合紧密，避免锁紧后出现应力集中。辐板区域开设的多个减重孔，在保证整体结构强度、不影响转动惯量储备的前提下，尽可能降低飞轮自身重量，减少动力单元的整体负重，同时减重孔也可作为动平衡校正时的去重位置，飞轮加工完成后需进行动平衡试验，平衡精度等级达到G6.3，剩余不平衡量控制在允许范围内，避免高速运转时产生额外振动。

　　在实际选型匹配时，除了尺寸参数的适配，还需要结合动力单元的最高转速、输出扭矩、怠速区间等参数，校核飞轮的临界转速，确保飞轮的一阶临界转速高于动力单元最高工作转速的1.2倍以上，避免运转过程中出现共振问题。齿圈的齿数需要与启动电机的驱动齿轮齿数匹配，保证传动比在合理区间，既能够让启动电机在合适的转速区间输出足够扭矩，又能避免启动时齿轮啮合冲击过大。日常维护场景中，当齿圈出现齿面磨损、崩齿问题时，可通过加热齿圈的方式拆卸更换，无需整体更换飞轮，降低维护成本；装配新齿圈时需将齿圈加热至200-250℃，利用热胀冷缩的原理快速套入飞轮外缘台阶，待自然冷却后即可形成牢固的过盈配合。
