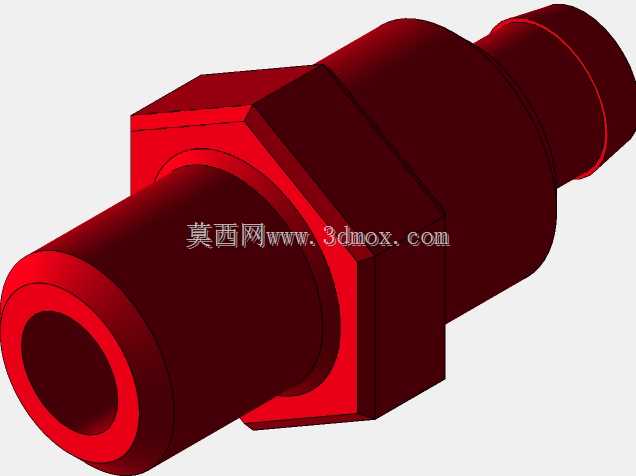

六角外螺纹直通式流体管路接头结构

　　这类带六角夹持段的直通外螺纹接头，在流体输送回路里的应用覆盖范围极广，小到实验室气路的分析仪器管路连接，大到工业液压站的压力油路、气动系统的执行元件供气管路，甚至是民用供水、小型制冷设备的冷媒回路，都能见到同结构产品的身影。它的核心作用是实现两段同径或异径管路的刚性对接，同时保证连接位置的密封可靠性，避免输送介质出现泄漏，维持整个回路的压力稳定。

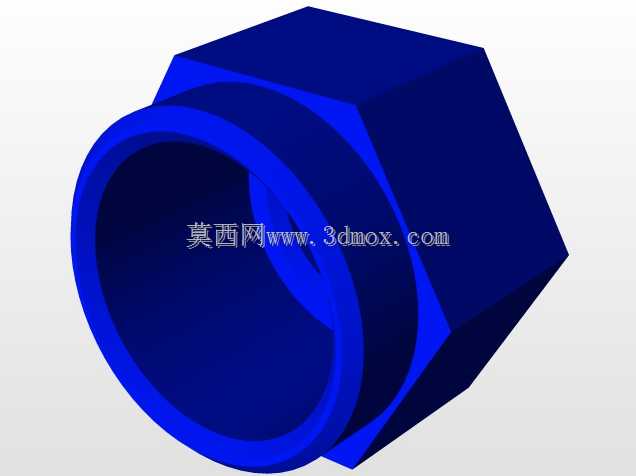

　　从结构设计逻辑来看，中间的六角段是整个零件的安装受力基准，设计时特意将六角的对边尺寸控制在标准扳手的夹持公差范围内，不管使用活动扳手还是固定规格的呆扳手，都能完全贴合六角的两个平行侧面，安装施加扭矩的时候不会出现打滑、棱角崩损的问题，同时六角段的厚度经过受力校核，能够承受管路额定压力下的轴向拉脱力，以及安装扭矩带来的剪切应力，不会在拧紧过程中出现六角段断裂的情况。两端的外螺纹段分别对应待连接的管路接口，螺纹的公差配合按照普通密封管螺纹的标准设计，实际装配时可以配合生料带、密封胶或者组合密封垫圈实现端面+螺纹副的双重密封，针对不同压力等级的工况，螺纹的啮合长度也做了对应匹配，高压工况下的螺纹啮合牙数更多，分散螺纹副的受力，避免长期受压出现螺纹滑牙失效。

　　两端的插接段做了端部倒角处理，不管是插入软管还是对接硬管的内孔，倒角的导向作用都能让装配过程更顺畅，不会因为端部的锐边刮伤密封件或者软管内壁，插接段的外径公差按照h7的精度控制，和软管内径或者硬管接头的内孔配合时，既能保证装配的顺畅度，又不会因为间隙过大出现介质渗漏。零件内部是等径的直通流道，流道内壁没有做变径或者突兀的台阶结构，介质流经的时候不会产生明显的紊流和压力损失，对于输送带有微小固体颗粒的流体工况，这种光滑直通的结构也不容易出现颗粒沉积堵塞的问题，日常维护的难度更低。

　　在安装边界的设计考量上，这类接头的六角段到两端螺纹端面的距离经过精确计算，安装时扳手的活动空间不需要预留过大，在管路排布密集的阀岛、仪器内部的狭小安装空间里，也能顺利完成拧紧操作，不需要额外设计避让结构。接头的整体轴向长度控制在紧凑范围内，不会因为接头本身的长度占用过多的管路排布空间，在对设备体积有严格要求的便携式仪器、小型自动化设备的气路设计中，这种紧凑结构的接头能够大幅降低管路布局的空间占用率。

　　从材质适配的角度，这类结构的接头可以根据输送介质的不同选择对应的加工材质，输送普通水、气介质时可以选用黄铜或者镀锌碳钢材质，成本低且能满足常规的防腐蚀要求；输送腐蚀性化学介质时可以选用304或者316不锈钢材质，耐受酸碱介质的腐蚀；输送高压液压油时可以选用高强度合金钢材质，经过调质处理后能够承受30MPa以上的工作压力，不会出现壳体破裂的问题。不同材质的接头结构尺寸完全统一，设备设计选型时不需要更改安装接口的尺寸，就能根据工况需求快速替换对应材质的接头，大幅降低设备的设计改造成本。

　　实际使用过程中，这类接头的失效形式大多集中在螺纹磨损、六角段拧圆、密封面压痕过深这几个方面，因此在建模设计时，特意在螺纹和六角段的衔接位置做了退刀槽结构，避免螺纹加工时在衔接位置出现应力集中，同时退刀槽的圆角处理也能降低长期受压力波动带来的疲劳断裂风险。两端的密封端面做了粗糙度控制，端面的平面度和粗糙度都满足密封件的压合要求，不会因为端面的凹凸不平导致密封件压合不均匀出现渗漏。
