可移动装配式弧形屋顶支撑结构设计

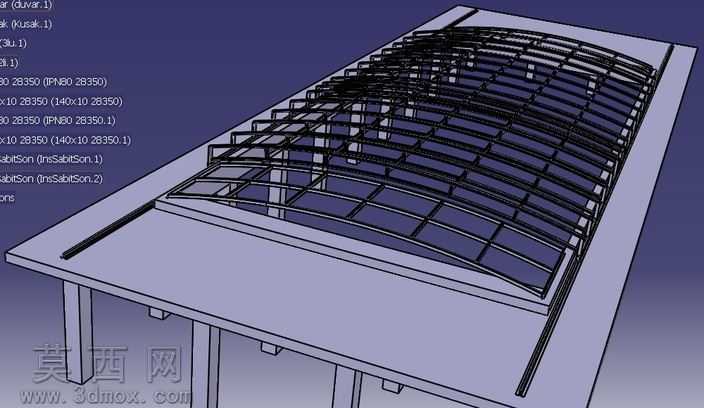

本作品为可移动装配式弧形屋顶的三维结构模型，采用三维参数化建模方式完成整体搭建，建模过程中优先保证结构构件的尺寸精度与装配逻辑合理性，所有支撑构件、弧形龙骨、连接节点均按照实际施工的装配关系进行约束定位，避免出现构件干涉、错位的问题。模型整体以平台基座为承载基础，下方设置竖向支撑立柱传递上部荷载，立柱与基座、立柱与顶部框架的连接位置均做了节点简化处理，既保留结构传力的逻辑特征，又避免冗余细节影响整体结构的展示效果。顶部屋面采用弧形起拱的骨架设计，多道平行的弧形龙骨沿屋面跨度方向均匀排布，横向设置多道联系梁将所有弧形龙骨连接为整体，形成稳定的空间网格受力体系，既能够保证屋面的弧形造型流畅顺滑，又可以让屋面荷载均匀传递到下部支撑结构，兼顾造型美观与结构受力合理性。在材质表现上，模型对不同功能的构件做了区分设置，下部平台与支撑立柱采用哑光浅灰色混凝土类材质，突出基座的厚重稳定感；上部屋面的钢骨架采用深灰色金属材质，通过调整材质的反光度与粗糙度，还原钢结构构件的真实质感，同时通过线框与实体结合的展示方式，清晰呈现内部骨架的排布逻辑，让观看者可以直观理解屋面的构造层次。设计思路上围绕“更经济、更安全、更易搭建”的核心目标展开，所有构件均采用标准化的型材截面设计，减少特殊定制构件的使用，降低生产与施工成本；整体结构采用模块化的装配设计，各构件之间的连接节点简单易操作，无需复杂的施工工艺即可完成现场组装，大幅降低现场施工的难度与周期；同时通过合理的龙骨排布与支撑设置，保证整体结构的刚度与稳定性，在控制整体用钢量的前提下满足屋面的承载与变形要求，适配各类需要可移动、可拆卸屋顶的应用场景。模型在渲染展示时采用了等轴测视角，能够同时呈现屋面的整体造型、下部支撑结构以及侧面的构造细节，配合半透明的屋面示意面，既展示了完成后的屋面形态，又不会遮挡内部的骨架结构，让整体结构的设计逻辑一目了然。
