矿用线性支撑式液压掩护支架三维设计

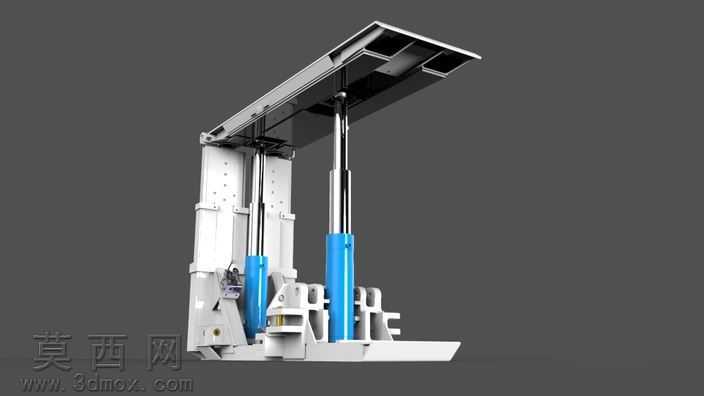

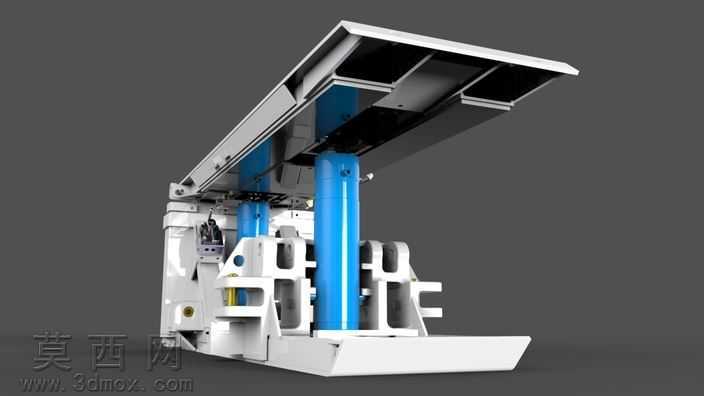

本模型采用三维参数化建模方式完成矿用线性节式掩护液压支架的全结构设计，建模过程中严格遵循综采工作面支护设备的工程设计规范，对支架的各组成部件进行1:1等比例还原。整体建模从底座基体结构开始搭建，首先完成箱型焊接底座的实体建模，对底座的推移机构安装位、立柱承载窝、连杆铰接孔位进行精准的尺寸约束，确保底座的抗扭、抗弯结构符合重载支护的力学要求。随后完成四连杆机构的建模，对前后连杆的铰接销轴孔、掩护梁连接位进行同轴度约束，保证四连杆运动过程中梁端距的变化范围符合井下作业的安全要求。立柱部分采用分级液压缸的建模逻辑，分别构建外缸体、中缸、活柱的嵌套结构，对缸体的密封槽、进液口、导向套结构进行细节还原，同时完成侧护板、推移千斤顶、护帮装置的独立建模，所有铰接部件均添加符合机械设计标准的配合约束，可实现支架升降、移架、护帮收放的动作模拟。渲染阶段采用工业级材质表现方案，金属结构件采用哑光焊接钢材材质，调整表面粗糙度参数模拟矿用设备的厚重金属质感，液压缸柱体采用亮蓝色金属漆材质，与白色的结构件形成清晰的视觉区分，顶梁部分添加防滑耐磨涂层的材质表现，对铰接销轴、液压接头等小部件采用镀锌金属材质提升细节真实度。场景搭建采用深灰色纯色背景，搭配柔和的工业摄影布光，通过主光、辅光、轮廓光的组合打光，清晰展现支架的层叠结构与部件装配关系，避免阴影遮挡关键结构细节。设计过程中重点考量了支架的适用工况，针对35-90度倾角煤层的支护需求，优化了线性排布的双立柱支撑结构，提升支架在大倾角工作面的抗倒防滑性能，同时对顶梁的侧护板伸缩行程、掩护梁的挡矸弧度进行参数化调整，确保支架能够有效管控工作面顶板垮落矸石，适配综合机械化放顶煤开采的作业需求，所有结构的尺寸参数均参考矿用液压支架的通用设计标准，模型结构完整无缺失部件，可用于矿山设备的结构展示、作业原理演示以及相关支护方案的可视化参考。
