五角形异形压缩弹簧三维结构设计

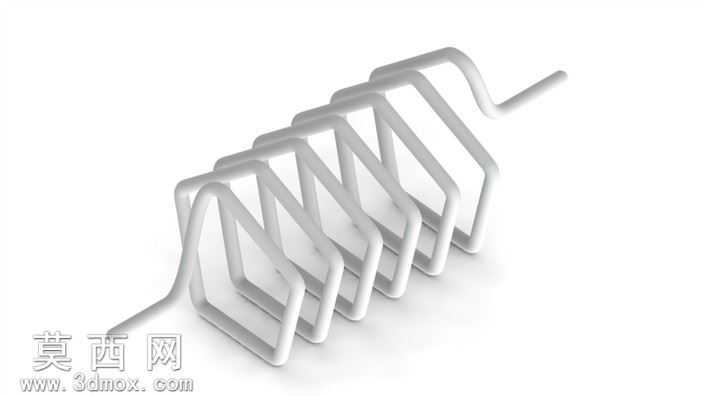

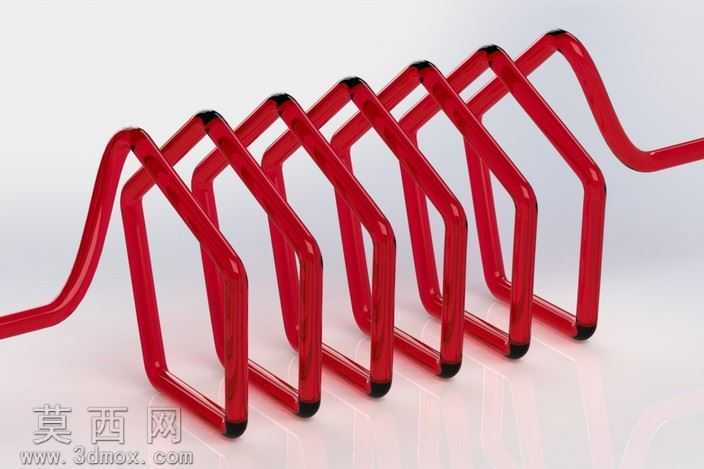

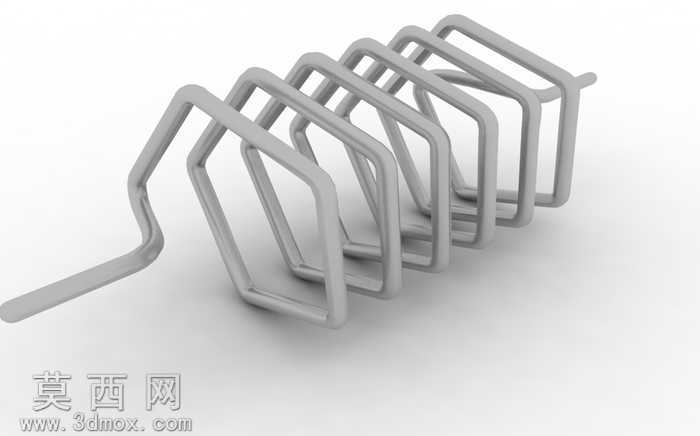

本作品为五角形截面的异形压缩弹簧三维建模成果，建模过程依托参数化三维设计环境完成，首先以正五边形作为弹簧簧丝的中心轨迹截面基准，区别于常规圆形截面弹簧的环形螺旋路径，设计阶段先确定五边形各边的等距螺旋升角参数，保证每一圈簧圈的五个直边段保持平行对齐，相邻簧圈之间的节距均匀一致，避免出现螺旋路径错位导致的结构干涉。建模时先绘制单圈五角形螺旋路径的草绘基准，通过螺旋扫描特征沿设定路径生成等直径的簧丝实体，簧丝两端分别延伸出平直的安装支脚，支脚的弯折角度经过反复校核，保证支脚端面与弹簧安装基准面平行，满足实际装配时的定位需求。材质渲染阶段采用哑光金属质感的弹簧钢材质，调整材质的反光度与粗糙度参数，还原五金弹簧表面经过抛丸处理后的细腻磨砂质感，渲染时采用柔和的侧上方打光方案，清晰呈现每一圈簧圈的五边形轮廓结构，以及相邻簧圈之间均匀的间隙层次，避免光影过暗遮挡结构细节。结构设计上，该五角形弹簧区别于常规圆柱螺旋弹簧，其非圆形的截面轮廓可以适配特定的五角形安装腔体，在压缩行程中可以提供更均匀的周向弹性支撑力，避免常规弹簧在异形腔体内出现偏载、卡滞的问题；建模过程中对簧丝的弯折过渡处做了圆角优化处理，消除应力集中的尖锐棱角，符合弹簧零件实际加工的工艺要求，保证模型可以直接导入工程模块生成对应的加工图纸，也可导入有限元分析软件进行压缩工况下的应力、应变仿真验证。设计思路围绕特殊安装场景的弹性件需求展开，摒弃常规弹簧的圆形截面惯性设计，结合安装空间的轮廓特征定制弹簧的外形轨迹，在保证弹性行程满足使用要求的前提下，最大化利用异形安装空间的结构尺寸，提升弹性元件在特殊装配场景下的适配性，模型的所有参数均可编辑调整，使用者可以根据实际需求修改簧丝直径、簧圈节距、五边形外接圆直径、支脚长度等参数，快速衍生出不同规格的同类型五角形弹簧模型。
