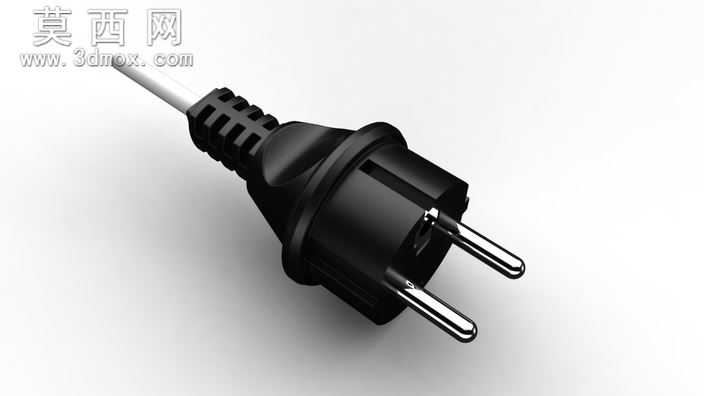

舒用SCHUKO欧式电缆插头三维设计模型

本模型为舒用SCHUKO标准欧式电缆插头，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循欧标Schuko插头的尺寸规范与结构特征，还原了产品从插合端到线缆出线端的完整形态。建模阶段首先以插合端面为基准平面，绘制两个圆柱形插销的截面轮廓，通过拉伸凸台命令生成插销主体，对插销端部做圆角过渡处理，还原真实插头插销的导向倒角结构，同时在插销根部设计与绝缘基座配合的定位卡槽，保证插销与基座的装配限位关系。绝缘基座部分采用多步拉伸与切除命令完成，首先生成基座的圆柱主体轮廓，再对插合端面做凹陷的安全防护槽设计，还原Schuko插头特有的侧面接地接触片安装位，通过扫描命令生成基座侧面的接地弹片安装槽结构，保证接地部件的装配位置精度。插头中部的握持防滑区域，通过阵列拉伸切除的方式生成多道横向防滑筋条，筋条的间距、深度均参考实物比例设置，既还原外观的防滑纹理，也保证握持区域的结构合理性。尾部的线缆防弯折护套是建模的细节重点，采用变截面扫描命令生成锥状的护套主体，再通过圆周阵列切除生成多道环形缓冲槽，模拟真实橡胶护套的弯折缓冲结构，护套末端做收束口设计，匹配线缆外径尺寸，还原线缆与插头的衔接过渡结构。材质与渲染阶段，为插销部分赋予抛光金属材质，调整金属粗糙度参数模拟镀镍插销的哑光金属质感，绝缘基座与防滑握持区赋予硬质灰色PVC材质，调整材质漫反射与高光参数还原工程塑料的哑光表面效果，尾部防弯折护套赋予软质橡胶材质，适当调整材质的凹凸纹理参数模拟橡胶表面的细微磨砂质感。渲染时采用柔和的侧上方打光方案，突出插头各部分的结构层次与材质差异，清晰展现插合端结构、防滑纹理与尾部护套的细节特征。整体建模过程完全按照实物的装配逻辑拆分零件，各部件之间的配合间隙、限位结构均做了还原，既可以用于电气配件的结构展示，也可作为线缆接插件设计的参考模型，完整呈现了Schuko插头从导电部件到绝缘防护、线缆固定的全结构设计逻辑，模型结构规整，特征参数完整，可直接用于结构校核、渲染展示或相关电气配件的设计参考。
