十字旋转杆式起重设备限位开关结构

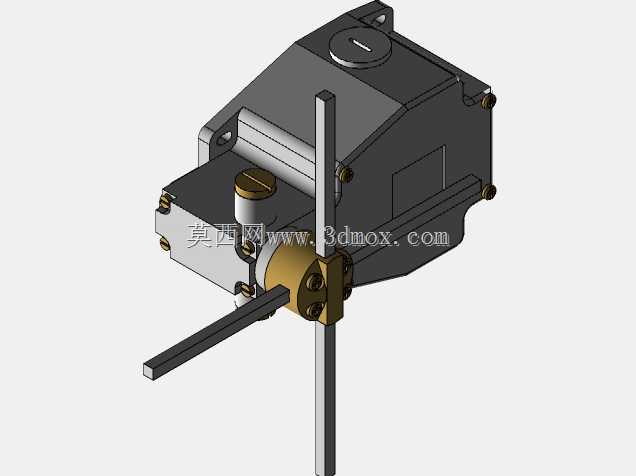

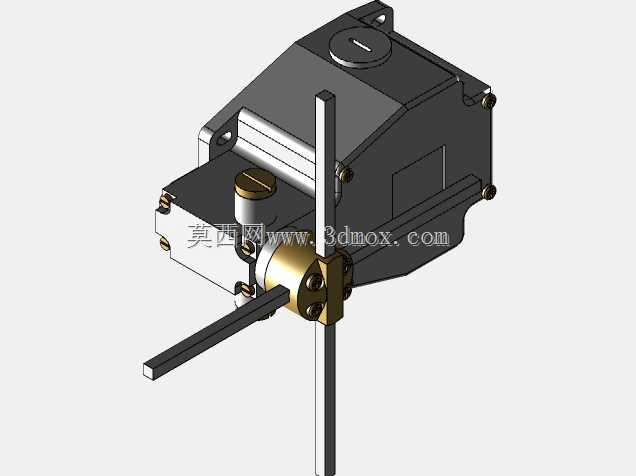

　　这类带十字旋转杆的限位装置，是桥式起重机运行机构里不可或缺的安全保护部件，也常配套在普通机床的直线运动轴、车间输送线的工位切换节点上，用来硬切断运行回路，避免机构超出行程边界引发碰撞、脱轨等安全事故。从结构设计来看，主体采用方形密封壳体，边角处的紧固螺栓均匀分布，能够适配车间多粉尘、偶有切削液或润滑油飞溅的工况，壳体侧面预留的圆形端盖是内部触点组的检修口，日常维护时不需要整体拆卸开关就能完成触点烧蚀检查、复位弹簧弹力校准的工作。伸出的十字交叉旋转杆是触发部件，相比单臂式限位摆杆，十字结构可以覆盖水平、垂直四个方向的触发输入，不管是起重机大车沿轨道纵向运行、小车沿主梁横向移动，还是起升机构的吊钩上下动作，

　　只要运动部件上的撞块触碰到任意一根杆体，都能带动内部转轴转动，触发触点组的通断切换，不需要在每个运动方向单独布置限位开关，能减少现场安装的布线工作量与安装点位占用。设计时杆体采用金属圆钢材质，表面做防锈处理，杆体与转轴的连接部位设置了扭矩过载保护结构，当撞块撞击速度过快、冲击力超过阈值时，杆体与转轴之间会产生相对滑移，避免硬撞击掰断杆体或者损坏内部转轴的密封结构。壳体底部预留了标准的安装孔位，孔距匹配行业通用的限位开关安装尺寸，现场替换旧款开关时不需要重新在设备机架上钻孔攻丝，直接对齐原有孔位就能完成固定。内部的触点组采用速动结构，只要转轴转动到设定的触发角度，触点就会快速完成通断切换，不会因为机构运行速度慢出现触点拉弧烧蚀的问题，

　　触点的额定通断电流能够适配常规起重设备、机床的控制回路容量，不需要额外加装中间继电器转接。旋转杆的触发角度可以根据现场工况调整，松开杆体与转轴的锁紧螺钉，就能调整每根杆的初始角度，适配不同安装位置下撞块的触碰轨迹，比如在起升机构上使用时，可以把垂直方向的杆体调整到刚好对应吊钩上极限、下极限的触发位置，水平方向的杆体留作冗余保护，避免单杆触发失效时出现冲顶事故。壳体的出线口采用密封接头结构，电缆接入后可以锁紧密封，防止粉尘、水汽从进线部位进入壳体内部，在室外龙门吊这类露天工况下使用时，也能避免雨水渗入造成触点短路。
