十字型起重吊具结构设计方案

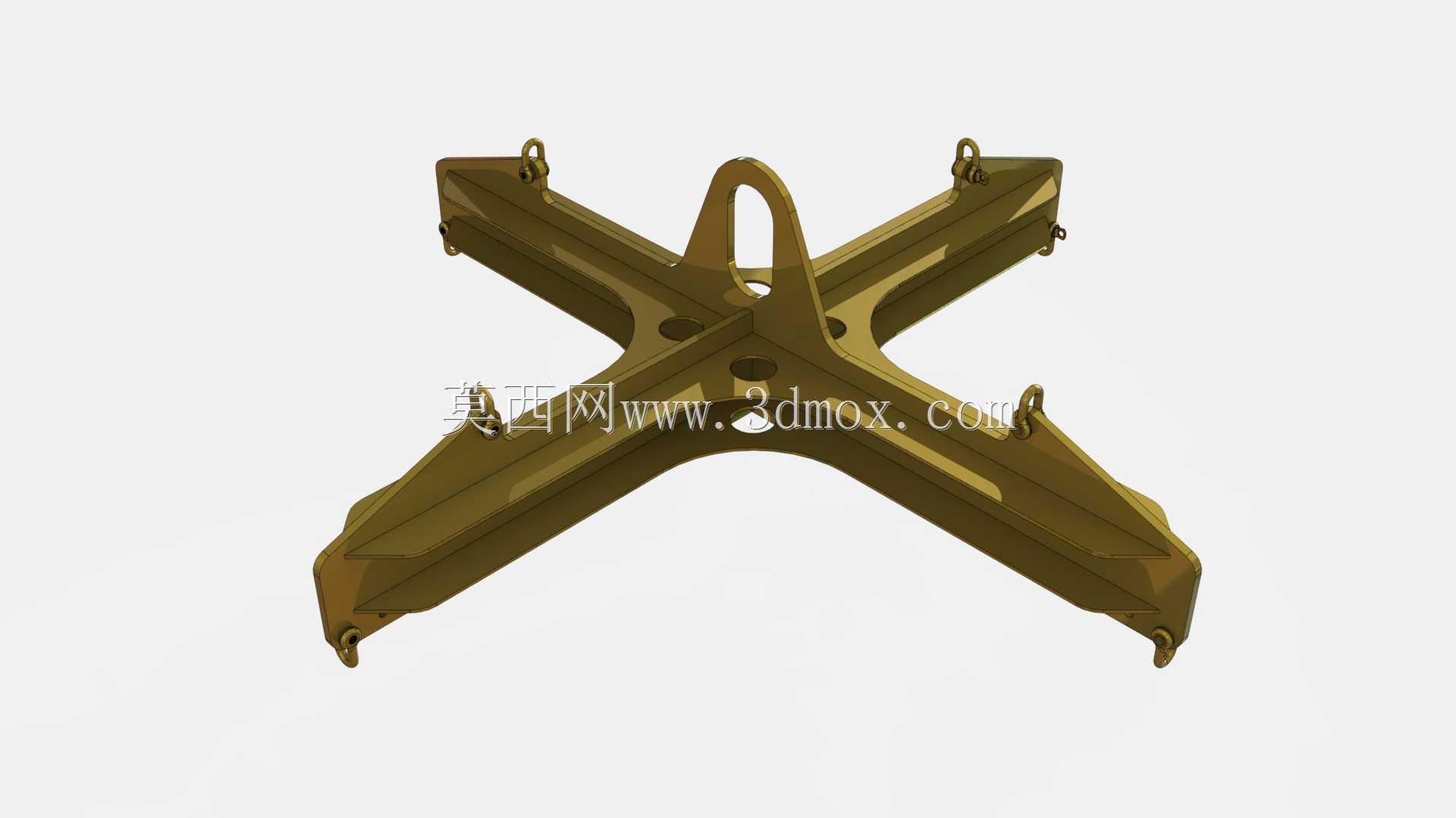

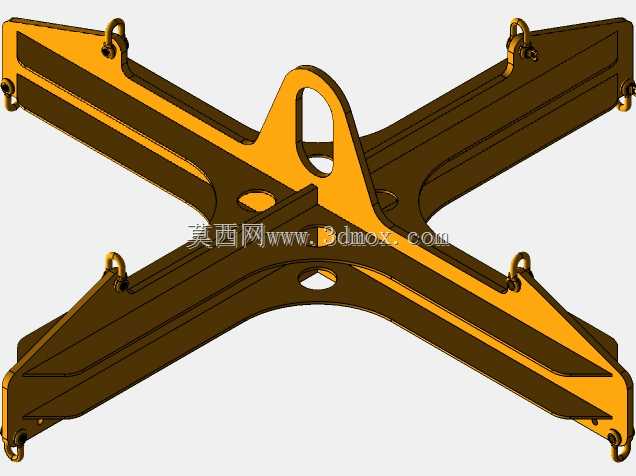

　　在重型构件吊装作业场景中，这类十字构型吊具主要用于分散吊装载荷，适配大尺寸、多点位受力的异形工件起吊需求，常见于钢结构厂房搭建、重型设备转场、港口散货构件吊装等工况，能有效避免单吊点起吊带来的工件形变、应力集中问题。从结构设计逻辑来看，整体采用十字对称布局，中心位置设置主吊耳用于连接起重机主钩，四个延伸臂的端部各设置独立副吊点，可根据被吊工件的实际吊点位置调整挂接方式，每个吊点都做了圆弧过渡处理，减少吊索具的磨损，同时避免应力集中导致的结构开裂。主体结构采用一体化铸造成型后做机加工处理，臂身设置的减重孔在不降低整体结构强度的前提下，有效降低了吊具自身重量，减少起重机的无效载荷占比，提升吊装作业的有效载荷上限。安装边界方面，

　　主吊耳的孔径适配常规起重机吊钩的销轴尺寸，四个端部吊点的挂接位置预留了足够的卸扣安装空间，作业时无需额外加工适配结构，可直接搭配标准卸扣、钢丝绳吊索使用。实际作业过程中，这类十字吊具的受力传递路径清晰，主吊点承受的总载荷通过四个臂身均匀分散到各个副吊点，每个副吊点的受力偏差控制在合理区间内，不会出现单吊点过载的情况。设计阶段针对不同臂长的受力情况做了有限元校核，臂身截面采用变厚度设计，靠近中心主吊点的位置截面厚度更大，向端部延伸时逐步收薄，兼顾强度与自重控制。端部吊点的挂环采用内嵌式设计，与臂身主体结构牢固结合，避免焊接吊点容易出现的焊缝开裂风险，同时每个吊点位置都做了圆滑倒角处理，防止吊装过程中尖锐棱角切割吊索，降低作业安全隐患。

　　在现场适配性上，这类吊具可直接搭配不同吨位的桥式起重机、汽车吊使用，无需对起重机原有吊具结构做改造，挂接操作便捷，能大幅缩短大尺寸构件吊装的准备时间，尤其适用于需要频繁调整吊装点位的批量构件转运作业，相比传统一字型吊梁，十字构型的横向稳定性更好，起吊过程中工件的摆动幅度更小，能有效提升吊装作业的对位精度，降低工件吊装过程中与周边设备、结构发生碰撞的概率。
