GGG60材质铸造三通式流体阀门结构

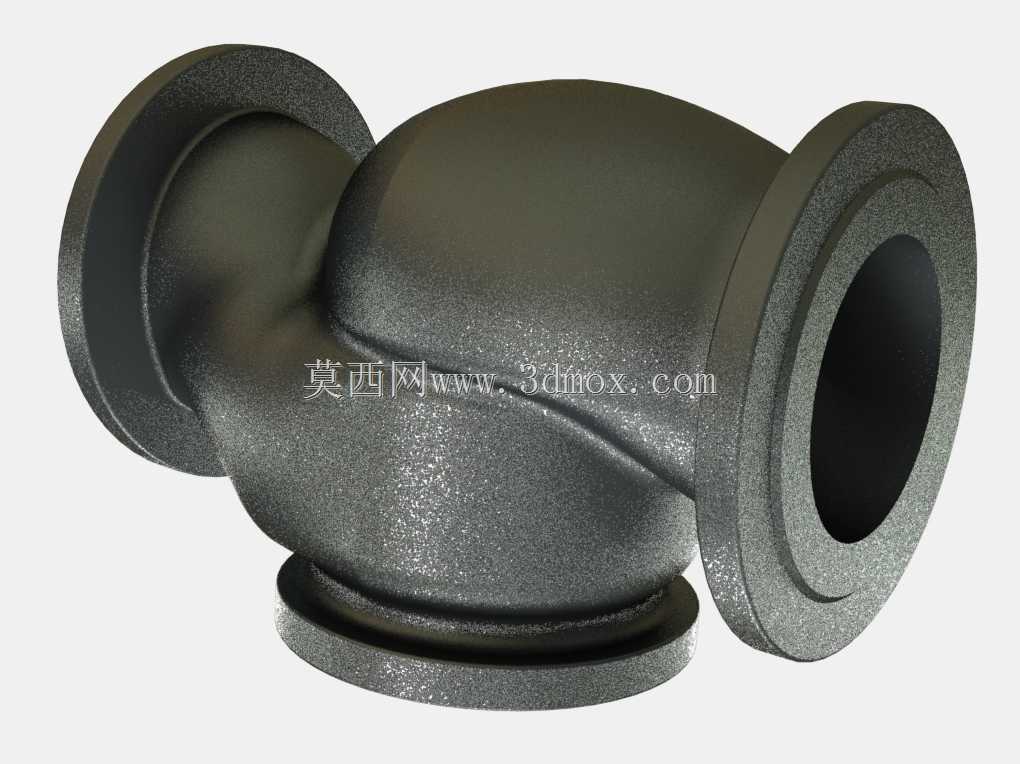

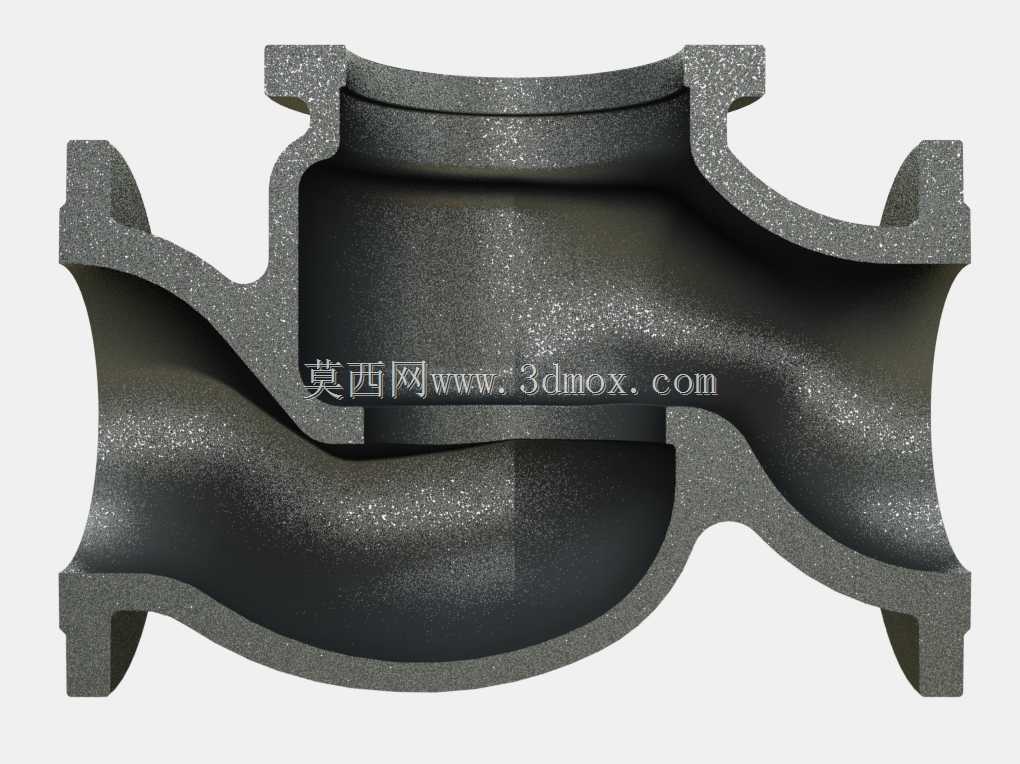

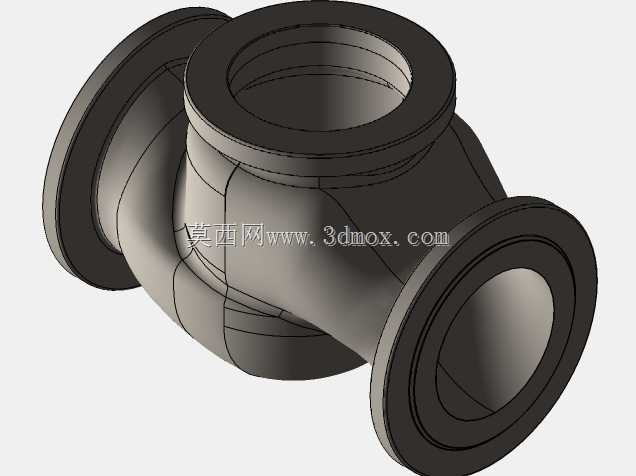

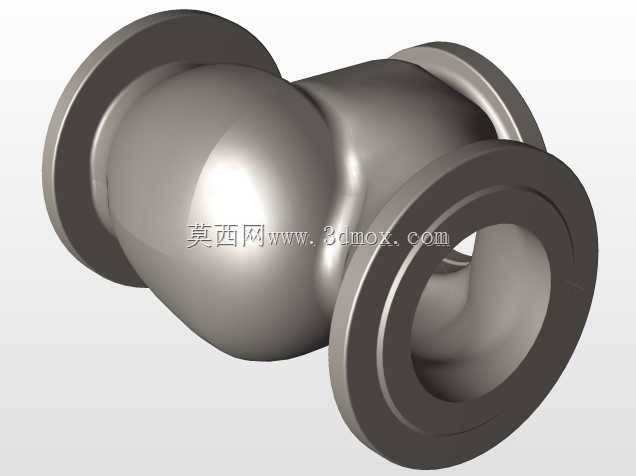

　　这款球墨铸铁材质的铸造阀体，采用GGG60球铁作为基材，核心适配中低压流体输送管路的通断、流向切换工况，常见于市政给排水、暖通循环、工业工艺流体输送的管段节点位置。从结构设计逻辑来看，阀体采用对称式三通流道布局，三个连接端均设置带凸缘的法兰连接结构，安装时可直接对接同公称通径的管路法兰，通过螺栓锁紧实现端面密封，无需额外加工焊接坡口，适配现场快装的施工需求。流道内壁做了圆弧过渡处理，没有直角突变结构，能大幅降低流体经过时的局部阻力损失，减少介质冲刷带来的内壁磨损，同时避免流道死角造成的介质沉积，对于含少量固体颗粒的流体输送场景也有较好的适配性。阀体壁厚按照公称压力1.6MPa的承压标准做梯度设计，流道转弯处、

　　法兰连接根部做了加厚处理，通过铸造圆角分散应力集中点，避免长期承压运行时出现裂纹渗漏。外部轮廓的加强筋布局顺着流道走向分布，既可以提升阀体整体刚性，减少铸造冷却过程中的变形量，也能在安装紧固时承受法兰螺栓的锁紧力，不会出现端面变形导致的密封失效。从安装边界来看，三个法兰端面的同轴度、端面平面度在铸造后会经过少量机加工修正，保证对接时的密封面贴合度，阀体整体的外部轮廓没有突出的尖锐结构，安装时预留的操作空间只需满足法兰螺栓的紧固作业空间即可，适配狭小管井、设备夹层内的管路布置需求。这类铸造阀体在建模时需要重点考虑铸造工艺的拔模斜度、壁厚均匀性，避免出现铸造缩松、冷隔等缺陷，流道的曲面过渡需要兼顾流体力学性能与铸造脱模的可行性，

　　法兰端的密封槽、螺栓孔位置需要严格匹配对应公称通径的法兰标准，保证现场安装的互换性。实际应用中，这类阀体搭配对应的阀芯、密封件、执行机构后，可实现对管路内水、蒸汽、弱腐蚀性介质的流向控制，整体结构的冗余设计能保证在长期交变温变、压力波动的工况下保持结构稳定性，减少后期运维的更换频次。
