法兰连接浇铸式直通水阀阀体结构

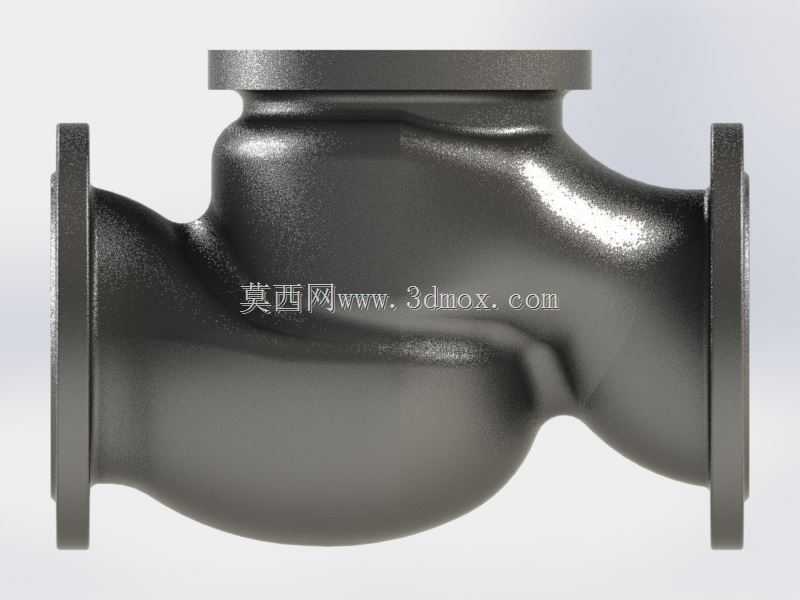

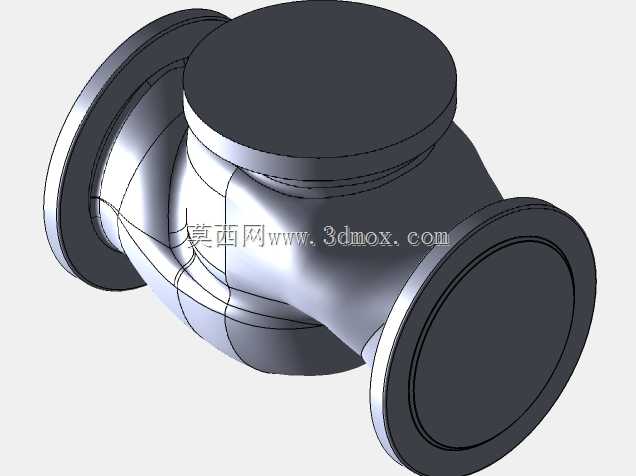

　　这款浇铸水阀的阀体结构，主要面向民用供水、工业循环水系统、暖通给排水管路的通断控制场景，在常温常压的清水输送管路中承担截流、调节通路的核心作用，适配多数中小口径的工业与民用给排水管线安装需求。从结构设计逻辑来看，阀体采用一体式浇铸成型的流道结构，整体为直通式S型缓弯弯头流道，相较于直角转折的流道结构，能够大幅降低水流通过时的局部阻力损失，减少阀体内腔的紊流、气蚀风险，延长阀体整体的使用寿命，同时降低管路运行时的水流噪音。阀体两端采用标准法兰连接结构，法兰端面预留有均匀分布的螺栓安装孔位，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片即可完成密封连接，安装对位便捷，后期维护拆卸时无需大范围改动周边管路布局，

　　适配现场快装快修的作业需求。阀体上部的阀盖连接端同样采用法兰式对接结构，可适配匹配口径的阀瓣、阀杆、密封组件与操作执行机构，不管是配套手动轮操作，还是加装电动、气动执行机构实现远程自控，都能通过上部法兰的标准安装位完成适配，无需额外加工转接结构。从安装边界来看，阀体的整体轴向长度、法兰外径、螺栓孔中心距均遵循通用管路法兰的尺寸规范，安装时预留的操作空间只需满足法兰螺栓的紧固作业空间即可，无需为阀体本身预留额外的超大安装间隙，适合在管路排布紧凑的泵房、管廊、建筑竖向管井内安装使用。阀体的浇铸工艺设计上，整体壁厚均匀过渡，在流道转弯处、法兰与腔体衔接的位置做了加厚处理，避免浇铸过程中出现缩松、砂眼等铸造缺陷，同时保证承压时的结构强度，

　　内腔流道做了平滑过渡处理，没有突兀的台阶或棱角，减少水流中的杂质在阀体内腔沉积卡滞的概率，降低长期使用后阀瓣关闭不严的故障概率。这类阀体结构在设计建模时，重点还原了浇铸件的拔模斜度、铸造圆角特征，没有多余的机加工冗余结构，所有需要后续机加工的密封面、连接端面都预留了合理的加工余量，完全符合实际铸件生产的工艺要求，可直接用于铸造工艺的模具制作参考，也可作为管路系统三维布线时的标准阀件模型调用，匹配整体管路的装配干涉检查、流场模拟分析的使用需求。
