车床用环形三点可调式中心架结构

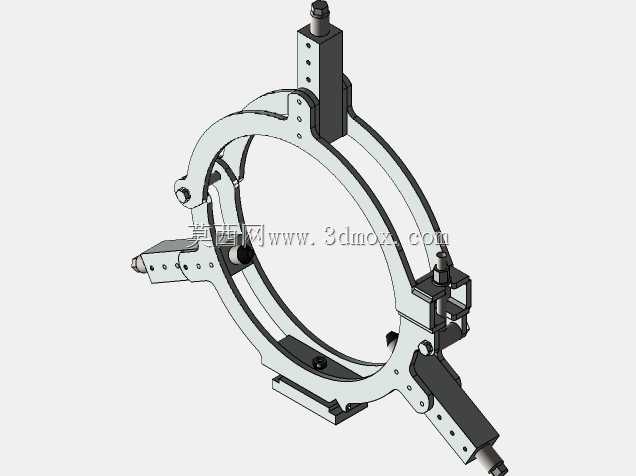

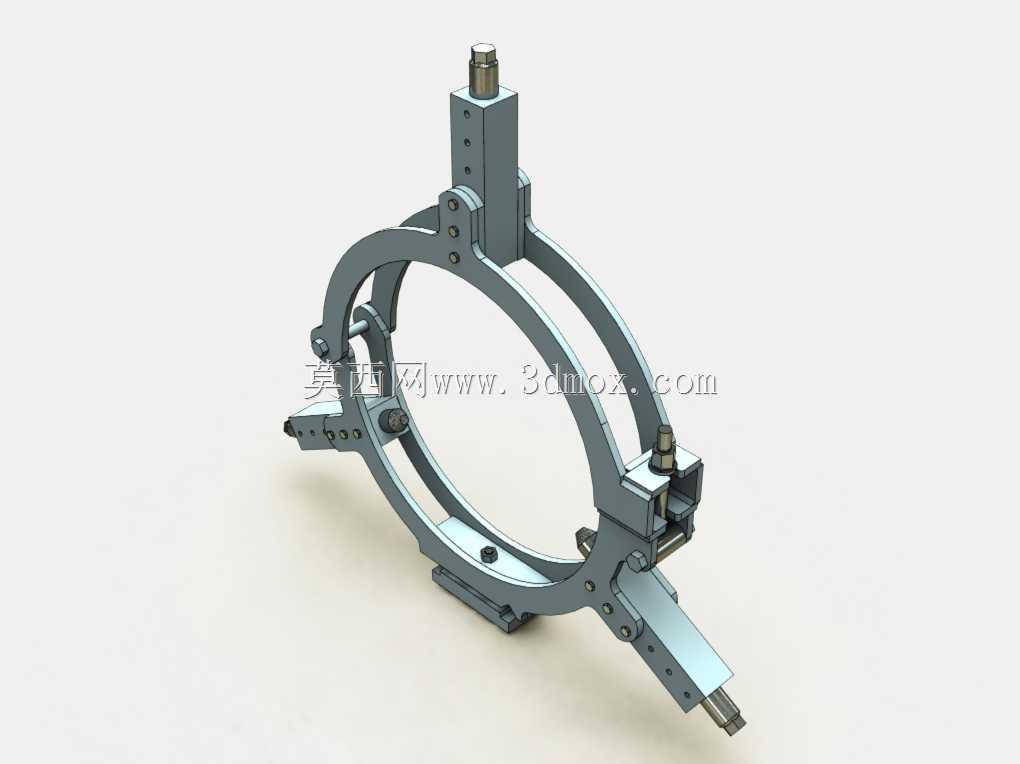

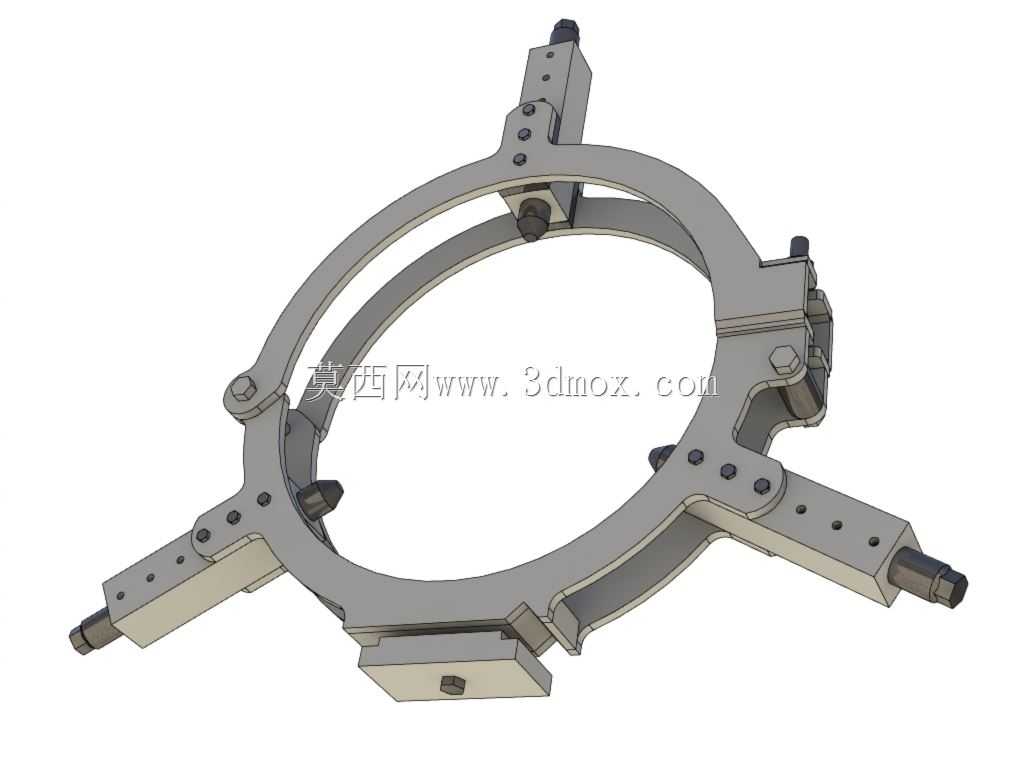

　　这款环形支撑结构是车床加工长轴类工件时的核心配套工装，主要用于轴类零件车削工序中抵消工件径向切削力，避免细长轴在高速旋转时出现甩弯、振刀问题，在普通卧式车床、数控车床的长轴外圆车削、螺纹加工、深孔钻削工序中应用广泛。从结构设计来看，整体采用剖分式环形基体，开合式结构可直接从工件中部套装，无需从轴端穿入，适配已完成一端装夹的工件安装场景，大幅降低长轴工件的装夹辅助时长。三个支撑触头沿环体内壁呈120°均匀分布，每个触头都配有独立的螺旋微调机构，可根据工件实际直径、加工余量单独调整伸出量，调整到位后通过侧方锁紧螺钉锁死位置，保证支撑刚性，触头端部采用耐磨合金材质，可适配与旋转工件的长期接触摩擦，减少磨损量。

　　支撑臂与环形基体之间采用铰接式连接，可根据不同直径工件的支撑需求调整支撑臂的张开角度，适配一定范围内的轴径变化，无需更换整套工装。底部设置平直安装基面，可直接固定在车床床身的导轨台面上，安装基面的定位槽与车床导轨的定位凸台匹配，保证支撑中心与车床主轴回转中心重合，安装时可通过基面的调整螺钉微调中心高度，抵消导轨磨损带来的中心偏差。设计过程中重点考虑了支撑刚性与操作便利性的平衡，环形基体采用高强度铸铁材质，经时效处理消除内应力，避免长期使用出现变形，三个支撑点的受力经过力学校核，可承受最大切削深度下的径向载荷，不会出现支撑变形导致的工件让刀问题。每个微调机构的螺距经过匹配设计，单圈调整量对应触头0.5mm的进给量，

　　方便操作人员快速精准调整支撑间隙，既保证支撑触头与工件表面贴合，又不会顶紧工件导致额外的弯曲应力。结构上预留了切削液流通间隙，加工过程中切削液可顺利到达切削区域，不会被支撑结构遮挡，同时环形基体上的排屑缺口可让车削产生的铁屑顺利排出，避免铁屑堆积在支撑位置刮伤工件已加工表面。
