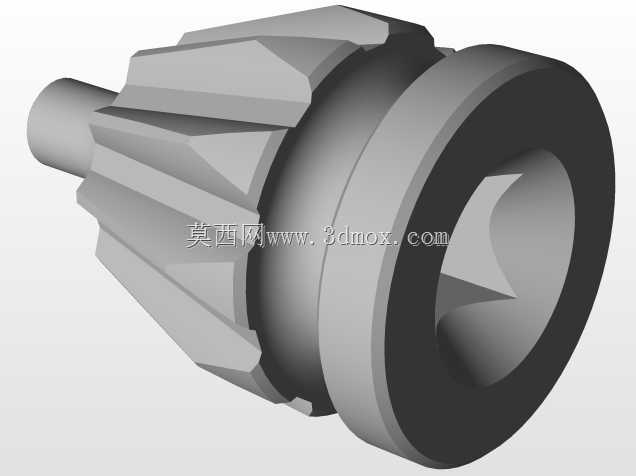

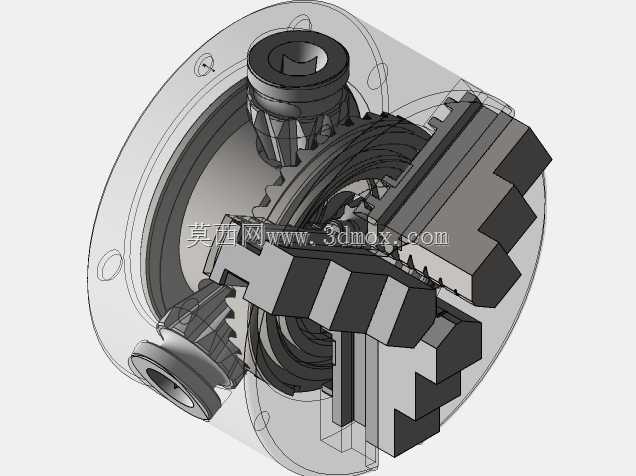

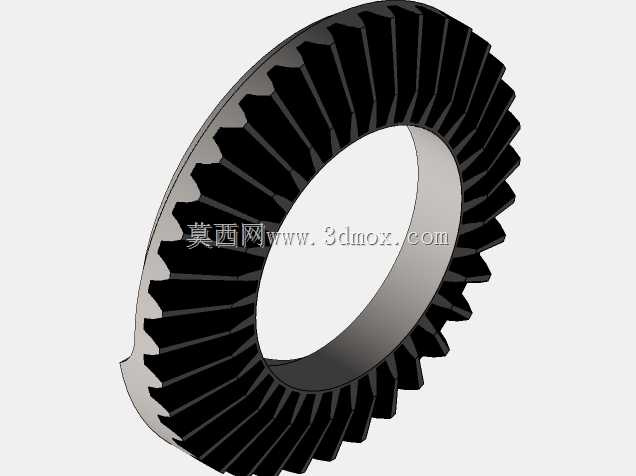

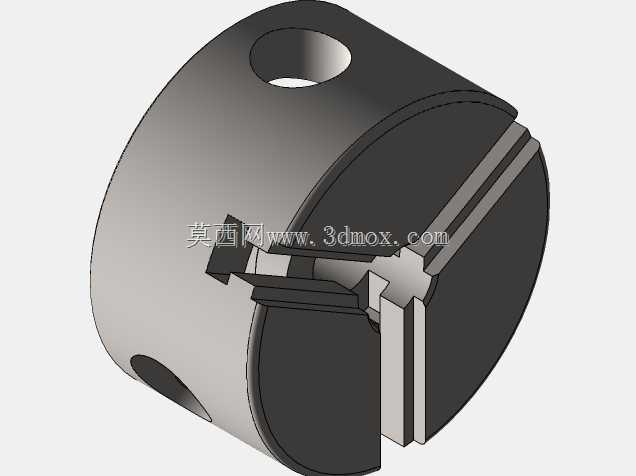

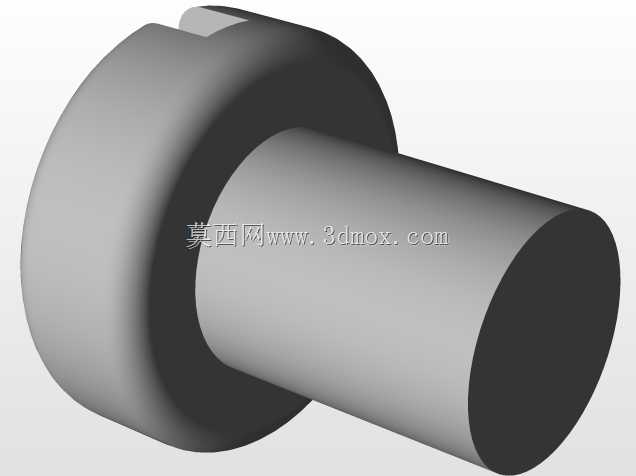

在普通车床与数控车床的回转类零件加工工序中,夹头是直接决定装夹可靠性、加工同轴度的核心功能部件,这款夹头采用三爪自定心的经典结构逻辑,适配盘类、轴类等多种回转形态工件的装夹需求,可覆盖外圆夹持、内孔撑持两种常用装夹工况,在中小批量机械加工、实训教学、设备维修类加工场景中均有广泛应用。从结构设计逻辑来看,夹头本体采用圆柱形基体设计,基体内部集成了平面螺纹传动结构,三个卡爪沿基体周向120度均布,通过扳手转动端面的传动方孔即可驱动三个卡爪同步径向移动,实现工件的自动定心与夹紧,这种设计能有效降低装夹找正的辅助时间,在常规回转件加工中可保证0.05mm以内的定心精度,满足普通车削、端面车削、钻孔、铰孔、内外螺纹加工等多工序的装夹要求。

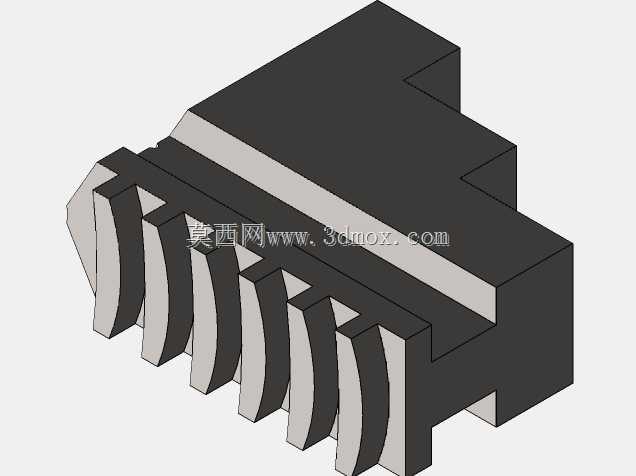

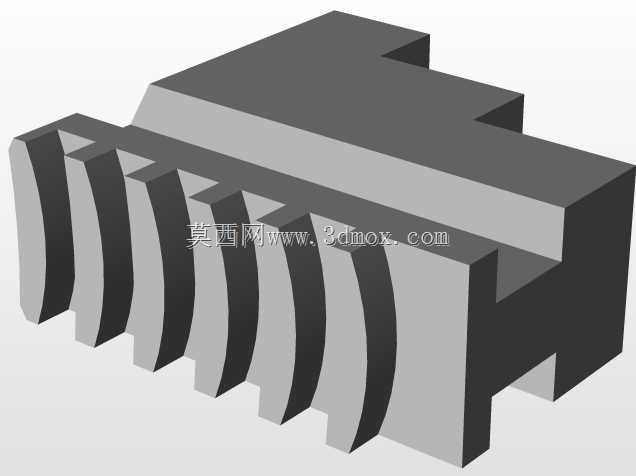

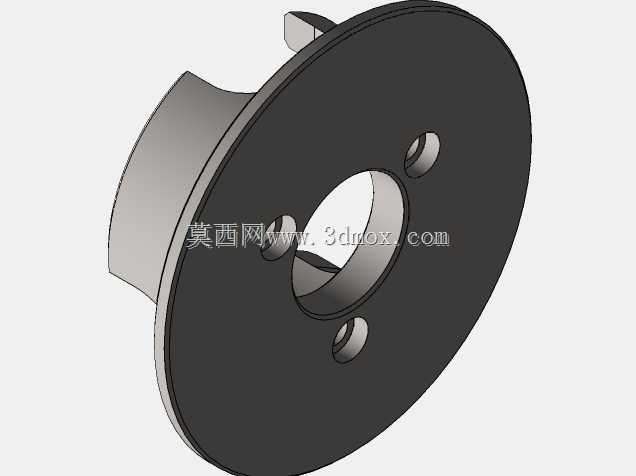

夹头的安装基准为后端的法兰连接止口,设计时严格匹配车床主轴端部的连接尺寸,止口与主轴定位面采用小间隙配合,端面设置均匀分布的锁紧螺栓孔,安装后可保证夹头回转轴线与主轴轴线的同轴度,避免高速回转时出现振颤影响加工表面质量。卡爪采用分体式组合结构,包含基爪与顶爪两部分,顶爪可根据加工工件的外形更换为软爪或硬爪:硬爪经过淬火处理,硬度可达HRC55以上,适合夹持毛坯件、表面粗糙度要求不高的粗加工工件;软爪可根据工件装夹位置自行车削修配,适合精加工工序中保证装夹定位精度,避免夹伤已加工表面。夹头基体侧面设置的锁紧结构,可在卡爪夹紧工件后实现辅助锁止,防止重切削工况下卡爪受切削力反向作用出现松脱,提升大切深、大进给粗加工过程的装夹安全性。
在实际选型应用中,需要根据车床主轴的最大回转直径、额定切削扭矩匹配对应规格的夹头,夹头的最大夹持直径、最小夹持范围需要覆盖常加工工件的尺寸区间,同时要核算夹头本身的重量与主轴动平衡等级的匹配性,避免高速回转时产生过大的离心力影响主轴轴承寿命。这款夹头的结构设计充分考虑了日常维护的便捷性,内部螺纹副预留了润滑脂加注通道,定期加注润滑脂即可降低传动磨损,延长夹头的使用寿命,卡爪与基体的配合滑槽采用防尘结构设计,可阻挡车削过程中产生的铁屑、切削液进入传动腔,避免卡滞问题出现。
