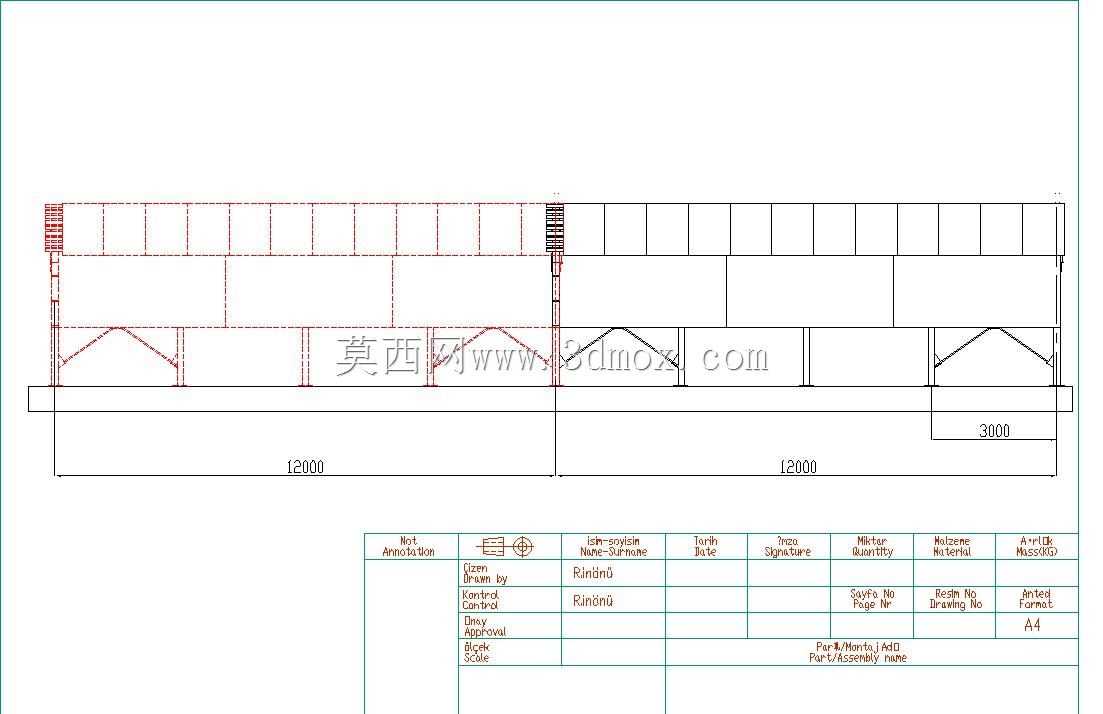

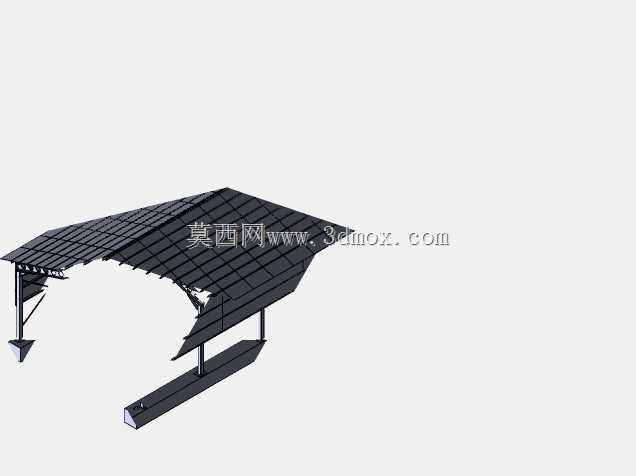

建筑工程用结构钢型材三维设计模型

　　在民用住宅、工业厂房、大跨度场馆、桥梁支墩等各类工程场景中，结构钢型材都是承担承重载荷、搭建主体受力框架的核心基础构件，这类构件的截面参数、连接节点设计直接决定了整体结构的抗剪、抗弯、抗扭性能，也关系到现场安装的施工效率与长期服役的结构可靠性。从设计逻辑来看，这类钢结构构件的建模首先要匹配对应场景的载荷计算结果，不同应用场景下的型材选型差异极大：重载荷工业厂房的立柱多采用宽翼缘H型钢，强轴方向的抗弯截面模量要满足吊装设备运行时的动载荷要求，同时要预留与屋面檩条、墙面围护结构、起重设备轨道的安装接口；场馆类大跨度结构的受力构件则会采用箱型截面或格构式截面，在降低构件自重的同时保证足够的结构刚度，

　　避免大跨度下出现超出规范允许值的挠度变形。建模过程中需要严格把控型材的外形尺寸边界，截面的肢厚、圆角、翼缘宽度等参数要完全符合对应型材的标准规范，不能出现随意修改截面参数导致的现场材料无法匹配的问题，同时要提前预留螺栓连接、焊接坡口的加工余量，连接节点处的孔位排布要符合紧固件安装的操作空间要求，避免出现螺栓无法穿入、焊接操作空间不足的现场施工问题。这类模型在实际工程设计中，可直接用于整体结构的装配干涉检查，提前排查不同专业管线与钢结构构件的碰撞问题，也能通过模型导出构件加工图，直接对接预制加工厂的下料、钻孔、焊接工序，减少现场二次加工的工作量。从功能特性来看，标准化的钢结构型材构件具备良好的力学性能一致性，

　　材质均匀且各向受力特性接近理想弹塑性体，非常适合通过三维建模完成受力仿真验证，在建模阶段就可以完成不同工况下的应力、变形校核，提前优化构件的截面选型，在满足结构安全系数的前提下尽可能降低材料用量，控制整体工程的建造成本。同时建模时需要考虑构件的运输与吊装边界，单根构件的长度、重量要匹配现场吊装设备的额定起重量与运输车辆的限界要求，避免出现构件过长过重无法运输吊装的问题，节点处的连接设计要尽量采用标准化的连接形式，减少现场非标加工的工序，提升整体的施工装配效率。
