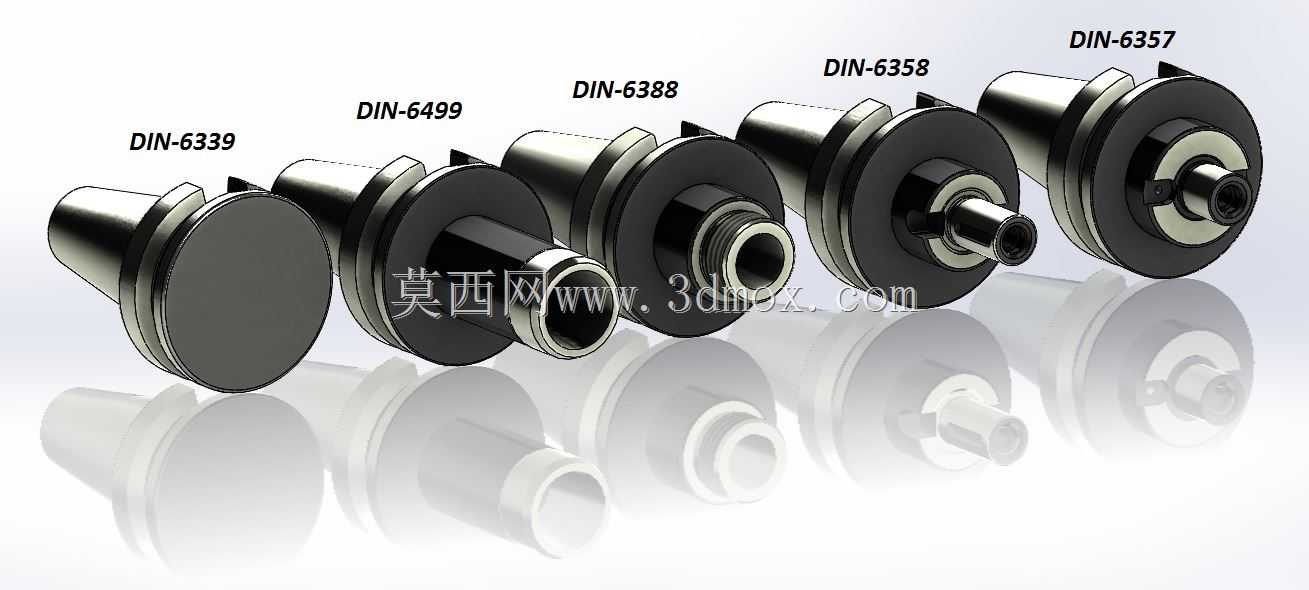

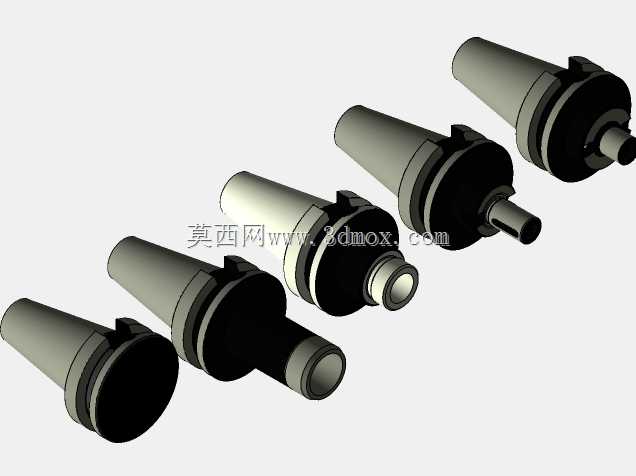

在数控加工中心、镗铣床等金属切削设备的主轴端,刀柄是连接机床主轴与切削刀具的核心衔接部件,其连接精度直接决定加工过程中的刀具跳动量、切削稳定性以及最终工件的加工精度。本次呈现的五款DIN标准系列BT40锥柄刀柄,分别对应DIN6339、DIN6499、DIN6388、DIN6358、DIN6357五个不同夹持规格,覆盖了从盘类刀具、弹簧夹头刀柄到不同孔径直柄刀具的夹持需求,适配加工场景涵盖平面铣削、孔加工、镗削、攻丝等多类常规机加工工序。从结构设计逻辑来看,所有型号均采用BT40规格的7:24锥度作为主轴连接端,该锥度具备自锁性弱、换刀便捷、定心精度稳定的特点,是当前立式、卧式加工中心应用最广泛的主轴接口标准,
锥柄端面与主轴端面的贴合设计,能够在高速切削时抵消锥面配合的间隙扩张,保证高转速下的连接刚性。不同型号的刀柄主体结构根据夹持对象做了针对性优化:DIN6339型号为法兰式端面结构,适配大直径盘铣刀的安装,法兰端的定位止口能够保证盘刀安装后的端面跳动控制在微米级,避免大切深加工时的刀盘震颤;DIN6499为ER夹头适配结构,锥孔内部的锥度与标准ER弹簧夹头完全匹配,可通过更换不同内径的夹头实现一定范围内不同直径直柄刀具的夹持,通用性较强;DIN6388、DIN6358、DIN6357则为侧固式或锁紧螺母式直柄刀具夹持结构,针对不同直径的硬质合金钻头、铣刀做了内孔尺寸匹配,侧固螺钉的位置设计避开了刀具切削受力的薄弱方向,
保证大进给切削时刀具不会出现打滑移位。从安装边界来看,所有型号的锥柄大端直径、锥柄长度、拉钉安装螺纹尺寸均严格遵循BT40接口的标准规范,可直接适配所有标配BT40主轴的加工设备,无需额外加装过渡套;刀柄外露部分的最大回转直径根据型号不同做了差异化控制,大直径法兰款在安装盘刀时需注意机床Z轴的行程边界,避免换刀过程中与工作台夹具发生干涉,小直径刀柄则可深入工件型腔内部完成深腔加工,不会与型腔侧壁发生碰撞。在实际选型过程中,技术人员需要根据加工工序的切削参数、刀具类型、加工深度匹配对应型号的刀柄,同时要保证刀柄锥面与主轴锥孔的清洁度,避免切屑、灰尘附着在配合面造成定心偏差,日常使用中也需要定期检查刀柄的夹持部位磨损情况,当内孔出现拉伤、锁紧机构出现间隙时及时更换,避免因刀柄失效造成加工废品甚至设备损伤。
