工业程控液压切纸机结构设计方案

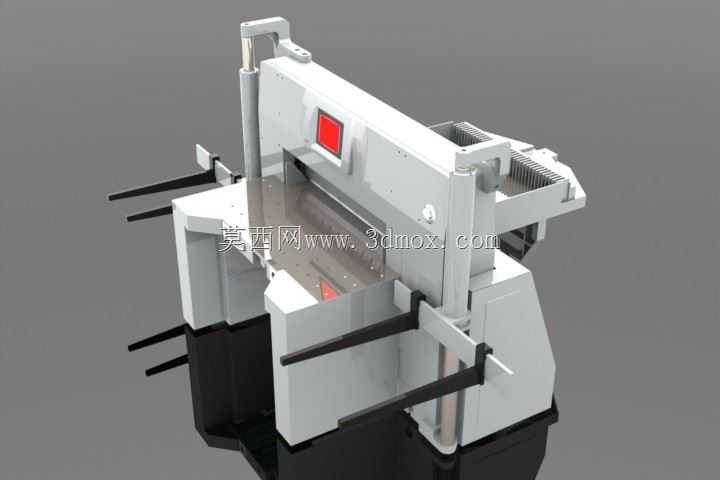

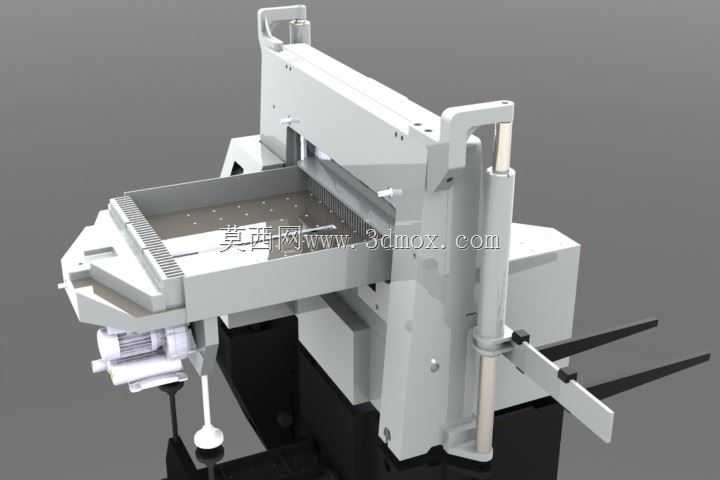

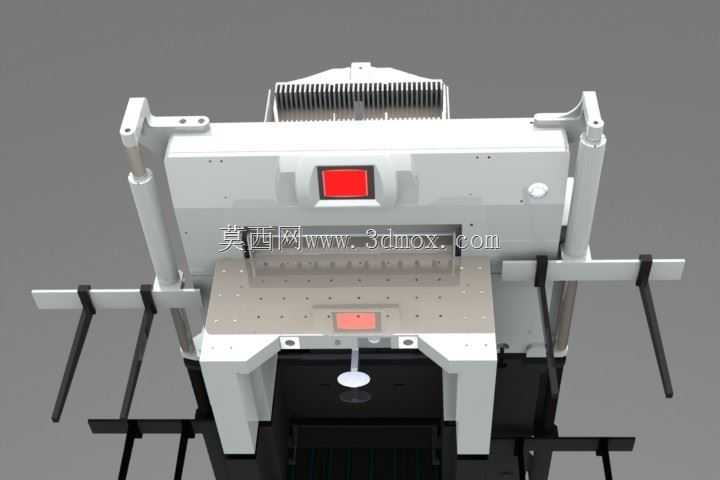

　　这款程控液压切纸机主要面向印刷包装、书刊装订、办公纸品加工等印后生产场景，是纸品裁切工序的核心加工设备，可完成铜版纸、胶版纸、卡纸、瓦楞纸等多种纸品的定尺寸裁切作业，也可适配皮革、硬塑料片、薄金属箔等柔性片状物料的裁切加工，适配中小批量印刷企业、图文快印门店、纸品加工厂的日常生产需求。设备整体采用立式龙门框架结构，主体承重框架采用厚钢板焊接后经时效处理消除内应力，避免长期重载裁切出现结构形变，裁切工作台面采用镀铬处理，表面硬度高且摩擦系数低，推送纸张过程中不会刮伤纸品表面，也便于日常清理裁切产生的纸屑。设备配置7英寸LCD彩色触控操作屏，可存储千组以上裁切程序，单程序支持75个裁切步骤，总程序存储容量可达75000步，

　　支持数字与字母混合排序管理，可实现手动、半自动、全自动三种操作模式切换，满足不同批量生产的操作需求。裁切驱动采用偏心驱动液压系统，配置液压夹紧装置，可实现最小到最大裁切压力的无级调节，脚踏开关采用渐进式压力控制，操作人员可根据待裁切物料的厚度、硬度灵活调整压合力，避免压力过大导致纸品压痕变形，或是压力不足出现裁切错位、毛边问题。裁切执行部件配置精密滚珠丝杠与直线导轨作为推纸定位机构，定位精度可达±0.1mm，推纸器前后移动通过伺服电机驱动，配合手轮微调结构，可实现快速定位与精准微调的配合，大幅降低换单调整的辅助时间。安全防护层面，设备配置多重安全联锁结构：刀架配置机械锁止机构，非裁切状态下刀架自动锁止防止坠落；

　　操作区配置光电安全保护光幕，操作人员肢体进入危险区域时设备立即停止动作；双手同步操作按钮必须同时按压才可触发裁切动作，避免单手操作引发的安全事故；设备还内置过载安全系统，当裁切负载超过额定值时自动触发卸荷保护，避免液压元件与传动结构损坏。设备两侧配置可选装的自动装卸升降台，可对接前端印刷设备与后端收料工位，实现裁切工序的上下料自动化，减少人工搬运强度；刀架区域配置空气吹扫结构，裁切过程中持续吹出压缩空气，将裁切产生的纸屑吹离刀刃区域，避免纸屑附着在刀刃上影响后续裁切端面的平整度。设备内置自动维护提醒功能，可根据累计裁切次数、运行时长自动提示刀片更换、液压油更换、导轨润滑等维护节点，降低设备日常运维难度。

　　电气系统采用三相380V/50Hz工业供电，配置可锁定的主电源开关，设备内置位置存储器，断电后可记忆当前裁切位置与程序参数，重新上电后无需重新设置即可恢复作业。操作界面支持多语言切换，可满足不同区域操作人员的使用需求，气动气垫工作台可作为选装配置，开启后台面形成均匀气浮层，大幅降低大尺寸、高克重纸品推送时的摩擦力，单人即可完成大幅面纸张的定位操作。
