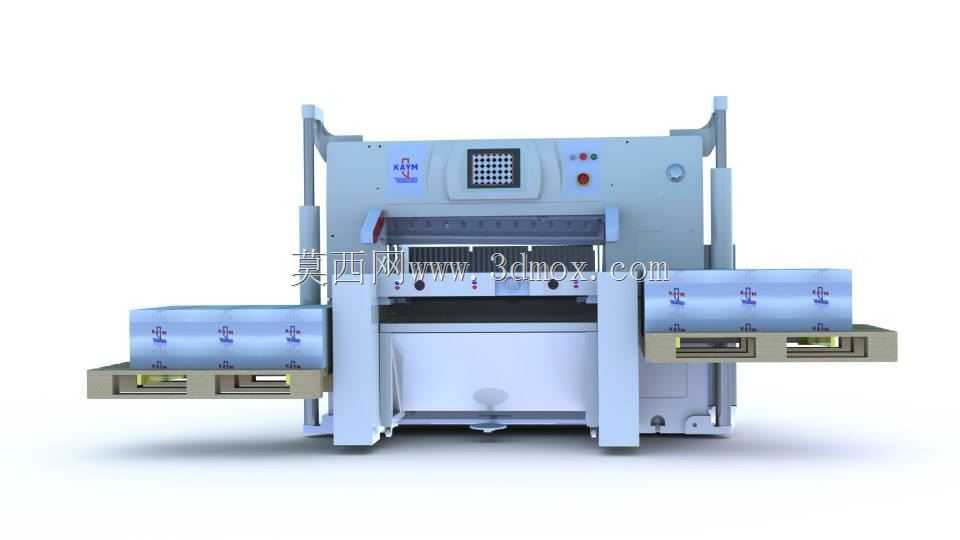

工业级液压切纸设备三维结构设计

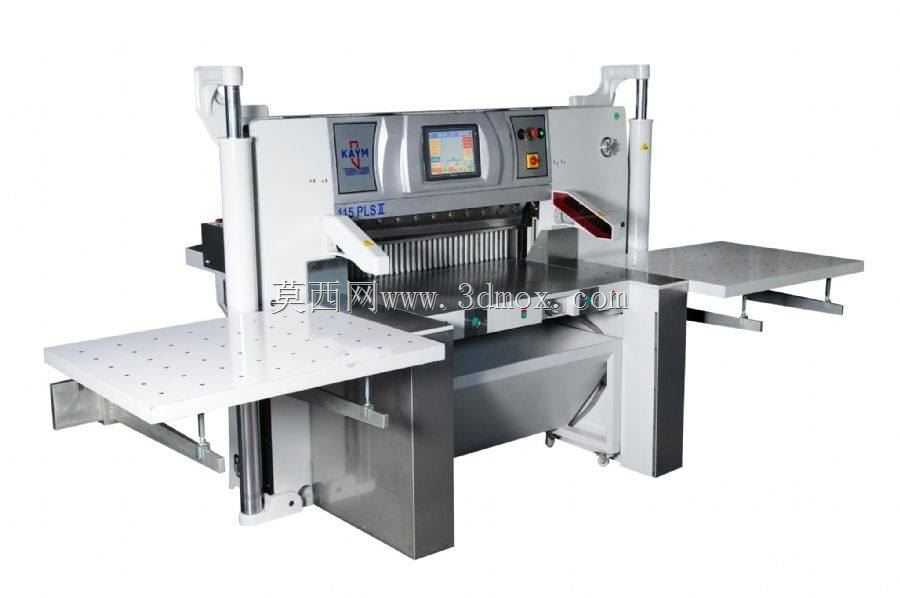

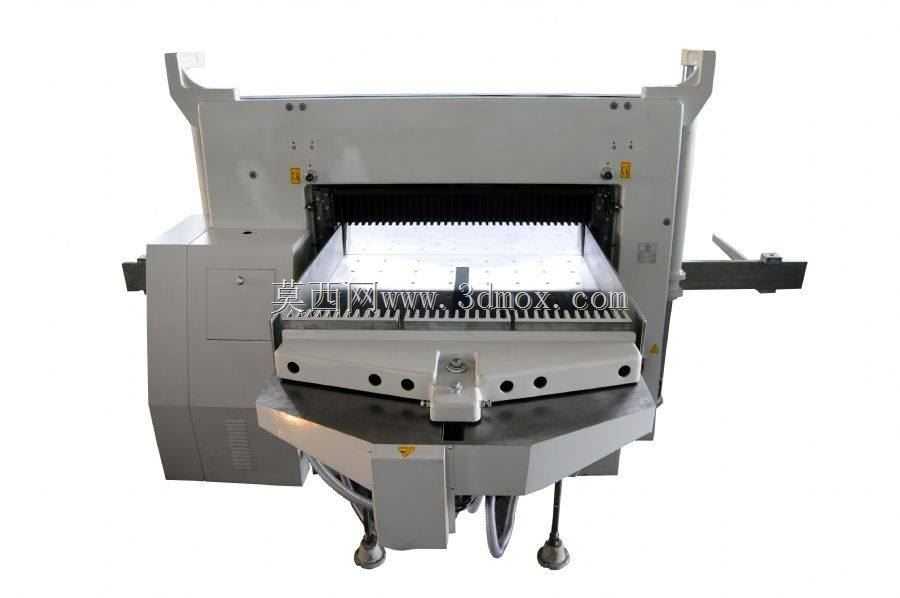

　　这款切纸设备主要面向印刷包装、书刊装订、办公纸品加工等场景的后道裁切工序，可完成对铜版纸、胶版纸、瓦楞原纸、特种卡纸等多种堆叠纸品的定尺寸精准裁切，是印后加工链路里衔接印刷、折页、装订环节的核心加工设备。设备整体采用双立柱龙门式承载框架，两侧立柱内置导向导轨与液压驱动组件，裁切工作台面延伸出前后双托料平台，可承托大尺寸整幅纸堆，避免裁切过程中纸堆边缘下垂造成的裁切尺寸偏差，工作台面预设定位靠板与气动压纸机构的安装位，压纸机构可在裁切动作触发前先行对纸堆施加均匀下压力，防止多层纸张在裁切刃口切入时发生滑移错位，保障裁切端面的平整度与尺寸一致性。从设计逻辑来看，整机的受力框架采用厚钢板焊接后去应力处理的结构方案，

　　裁切刀架沿两侧立柱的直线导轨做垂直上下往复运动，刃口采用斜向布置的高速钢裁切刀，相比平口刃可降低单次裁切的最大切削阻力，减少驱动系统的负载峰值，同时延长刃口的单次修磨间隔周期。设备前部的操作面板集成了尺寸设定、裁切计数、压力调节的交互模块，面板位置符合站立操作的人机工程高度，操作人员无需过度俯身即可完成参数调整与动作触发。设备的安装边界需要预留前后托料平台的伸展空间，两侧预留液压站与电气柜的维护检修通道，底部需要做水平调平处理，避免长期承重运行导致框架倾斜影响裁切精度。设备的裁切动力由内置的液压系统提供，相比机械曲柄式裁切结构，液压驱动可实现更平稳的裁切速度曲线，在刃口接触纸堆的瞬间保持稳定下压力，对于厚度较大的硬卡纸、

　　灰板纸堆叠层也能实现整齐裁切，不会出现上层裁切到位、下层纸边粘连毛糙的问题。前后延伸的托料平台采用带定位挡块的辊道结构，方便纸堆的推入与定位，挡块可根据裁切尺寸快速调整位置，适配不同开本的纸品裁切需求，设备后部预留了接料台的安装接口，可对接后续的纸品分拣、堆叠自动化生产线，减少人工转运的工序步骤。在结构细节处理上，裁切刀架设置了安全联锁机构，只有当防护门关闭、压纸机构完全压紧纸堆时才会触发裁切动作，避免操作过程中的安全隐患，刃口更换位置预留了快拆结构，无需拆解大量外围护板即可完成刀片的更换与调平，降低日常维护的操作难度。
