港口大型门座式起重作业设备结构模型

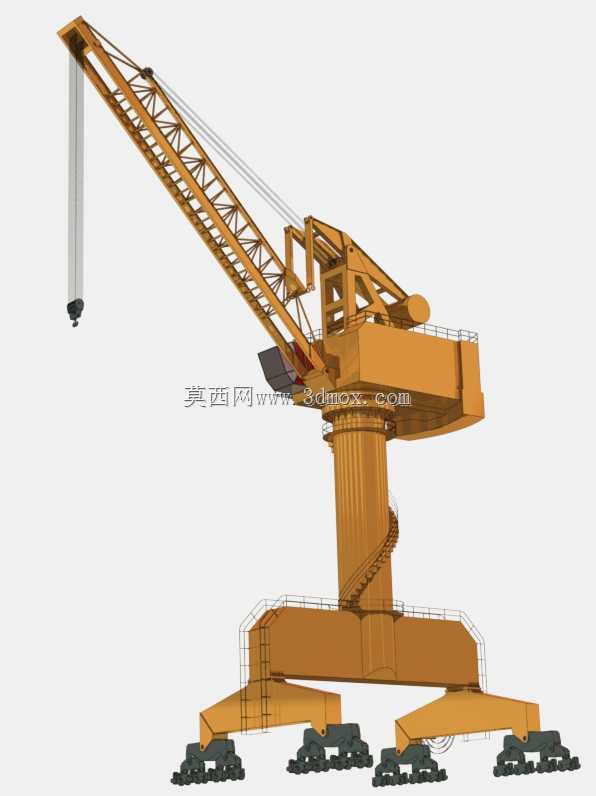

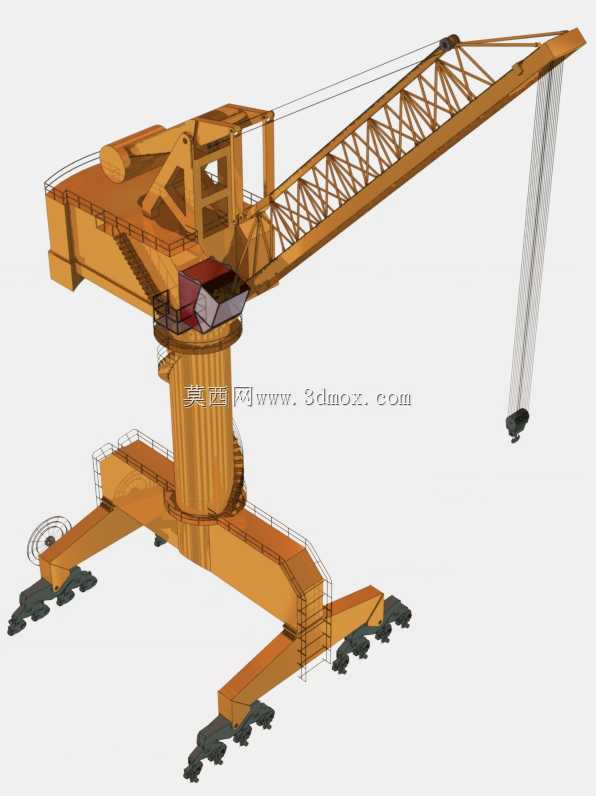

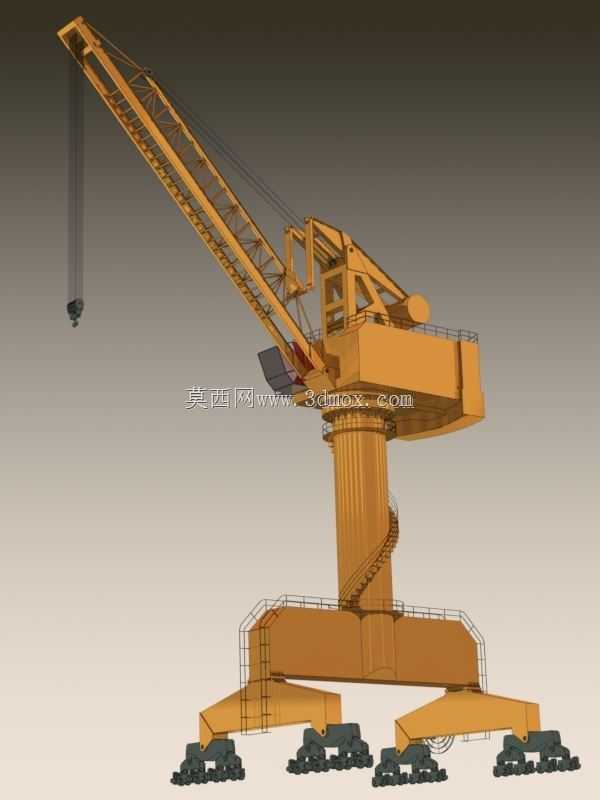

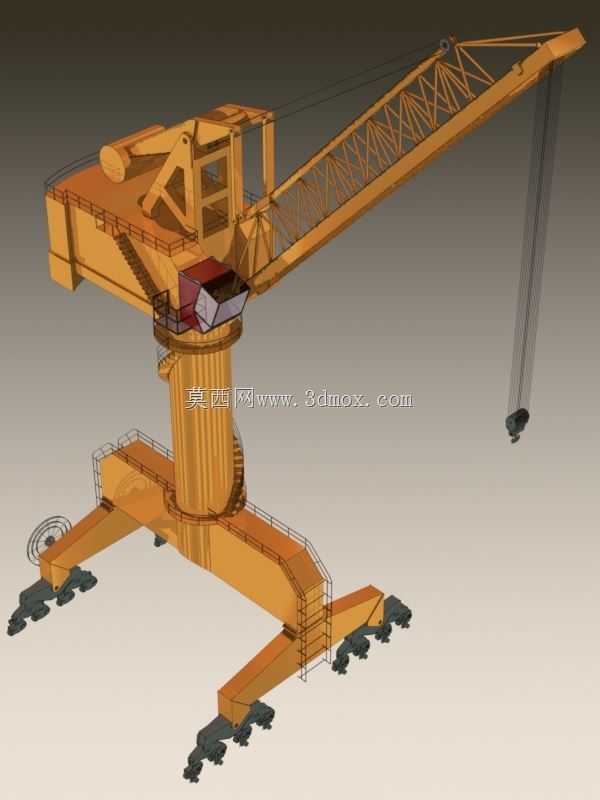

　　这款门座式起重设备的三维结构模型，完整还原了港口散杂货与件货装卸场景下的核心作业装备形态，建模过程中充分考虑了码头前沿作业的实际工况约束。从结构布局来看，设备采用门型支腿跨装在行走机构上，可沿码头岸线的轨道纵向移动，覆盖多泊位的作业范围，上部回转平台可实现360度全回转作业，配合桁架式臂架的变幅动作，能够在额定作业半径内完成不同位置的货物取放，适配船舱内、码头堆场前沿等不同点位的吊装需求。臂架采用桁架式镂空结构设计，在保证结构抗弯、抗扭强度的前提下，尽可能降低上部结构的自重，减少回转机构与变幅机构的负载，臂架端部设置有起升滑轮组与吊具连接位，可根据作业货种更换吊钩、抓斗等不同吊具，兼顾散货、集装箱件、重型设备等多类货种的装卸作业。

　　下部门架结构预留了足够的通行净空，可满足码头前沿流动机械、运输车辆从门腿间通行的需求，避免设备站位对码头水平运输动线的阻断，行走机构采用多轮组均衡梁设计，可将设备自重与吊装载荷均匀分散到轨道基础上，降低对码头水工结构的局部压强要求。建模过程中对各部件的运动干涉做了完整校验，臂架变幅到最小作业半径、最大作业半径的极限位置时，与回转平台、门架结构均无运动冲突，回转机构的齿轮啮合间隙、行走轮与轨道的配合边界都做了符合工程实际的参数设定，爬梯、操作室、设备检修平台等附属结构也完整还原，可直接用于港口设备选型阶段的布局验证、新员工作业培训的可视化演示，也可作为同类型起重设备改型设计的结构参考底座，帮助设计人员快速完成不同吨位、不同作业半径参数下的结构迭代，减少从零开始建模的重复工作量。
