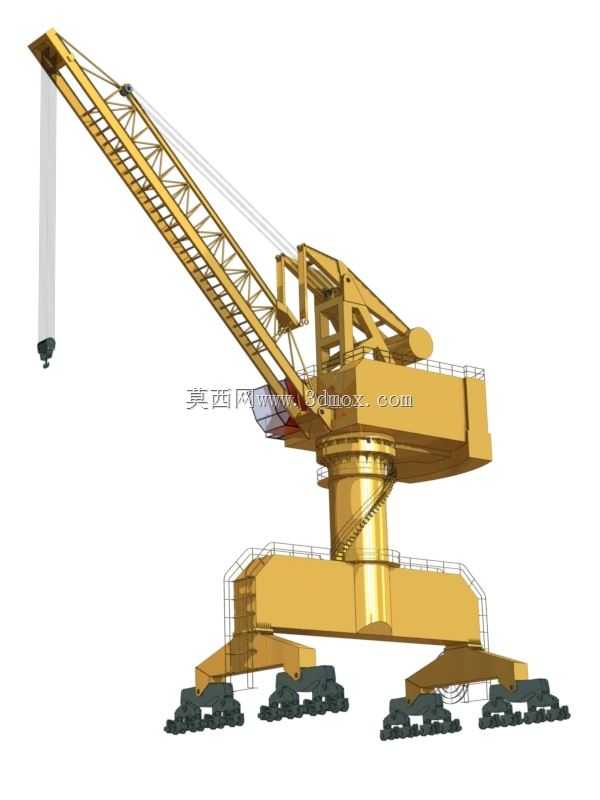

港口轨道式门座起重设备三维结构

　　港口散杂货与件货装卸作业场景中，这类轨道式门座起重设备是码头前沿作业的核心装备，主要承担船舶靠泊后的货物装卸、堆场与船边之间的货运转运、重型件货的吊装移位作业，适配散粮、钢材、集装箱件货、重大件设备等多类货种的作业需求，可在固定铺设的码头轨道上沿岸线方向移动，覆盖多泊位的作业范围，相比固定式起重设备具备更灵活的作业覆盖半径。从结构设计逻辑来看，该设备采用下部四组轨道行走台车组作为承载基础，每组台车配置多组行走轮组，将整机自重与起吊载荷均匀分散传递到码头轨道基础上，避免局部载荷过大造成码头结构损伤，行走机构配置夹轨器与锚定装置，满足大风工况下的设备固定要求，防止设备滑移倾覆。中部为回转支承结构连接的门架主体，

　　门架内部预留设备走线与检修通道，侧面设置爬梯连通上部机房与下部行走平台，回转机构可实现上部作业结构360度全回转，配合臂架的变幅动作，可覆盖前方船舶舱内与后方堆场的作业范围，无需频繁移动整机位置即可完成半径内的货物调运。上部臂架采用桁架式结构设计，在保证结构强度与刚度的前提下尽可能降低自重，减少回转与变幅过程中的惯性载荷，臂架前端设置起升滑轮组与吊钩组件，变幅机构通过钢索牵引实现臂架俯仰角度调整，配合起升机构的钢丝绳收放，可实现不同幅度、不同高度下的货物起吊作业，臂架上设置的走台与护栏满足日常检修维护的人员通行需求。机房内集成起升、变幅、回转三大机构的驱动装置与电气控制系统，顶部配置的配重块用于平衡臂架侧的载荷力矩，

　　保证整机在不同作业幅度下的稳定性，避免出现倾翻力矩超出设计阈值的情况。设计过程中需要重点校核不同幅度下的整机稳定性、各结构件的疲劳强度、行走轮压与码头基础承载能力的匹配性，同时要考虑臂架变幅过程中货物的水平位移补偿，减少变幅作业时的额外能耗，安装时需要严格控制轨道的平行度与平面度，保证行走机构运行顺畅无卡滞，各机构的安全限位装置需要精准调试，覆盖起升高度上下限、变幅幅度上下限、行走行程端点、回转角度限制等关键安全边界，确保作业过程中的设备安全。
