桥梁架设用桁架式吊梁设备结构设计

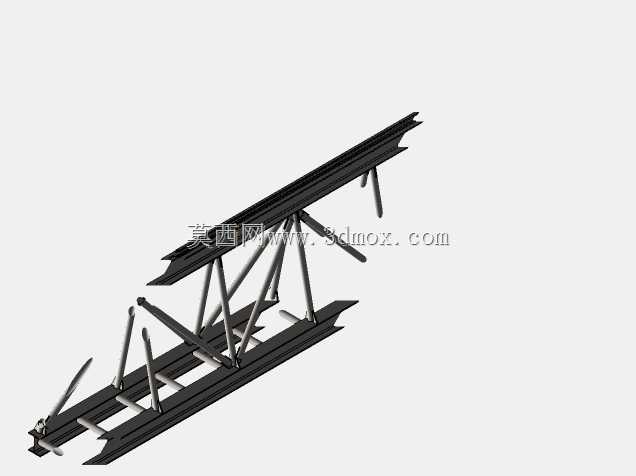

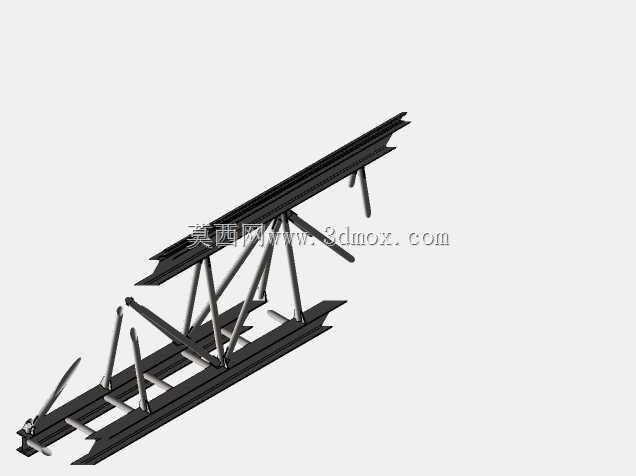

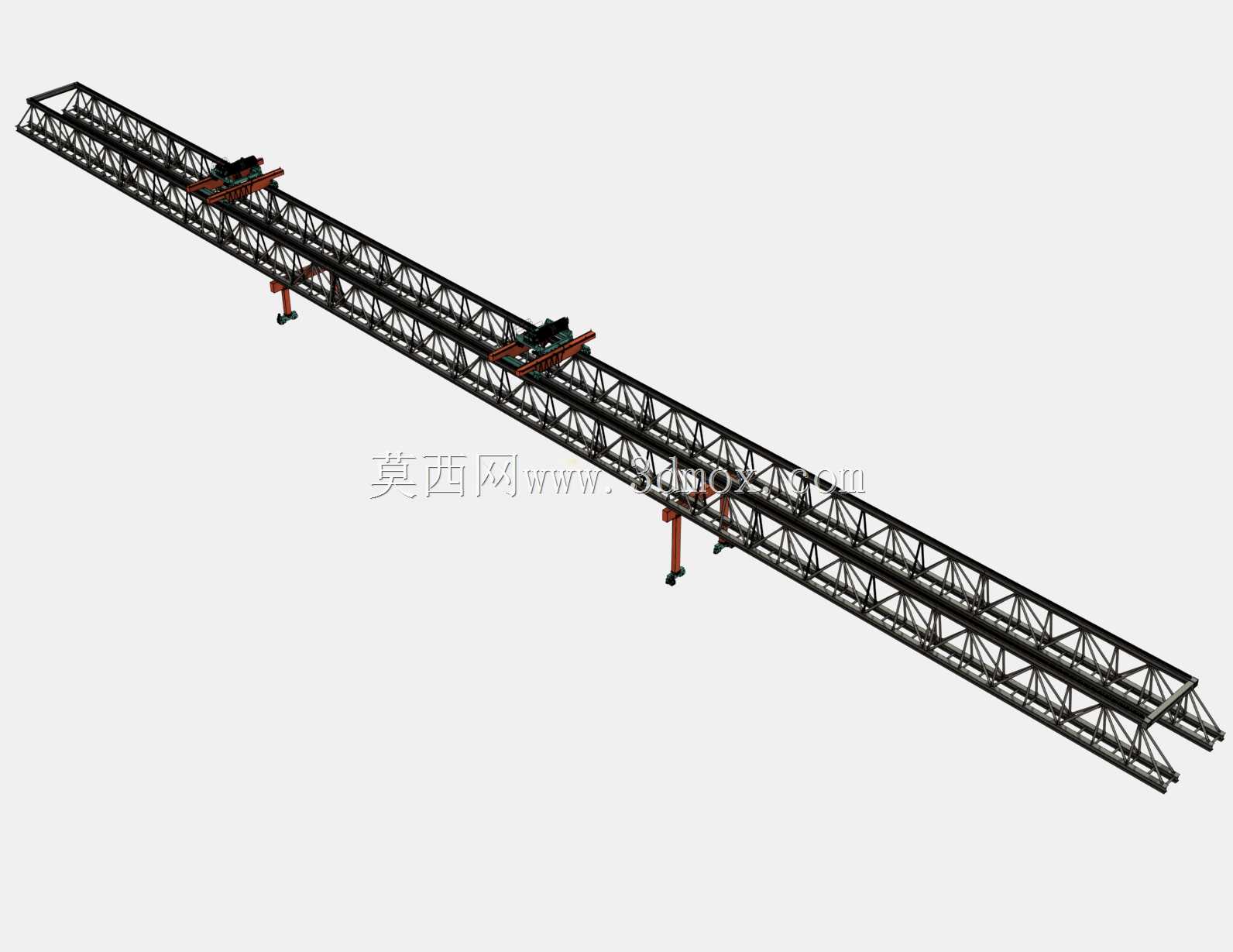

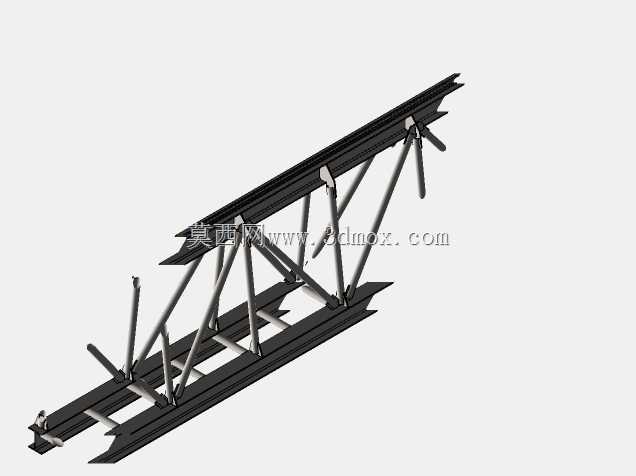

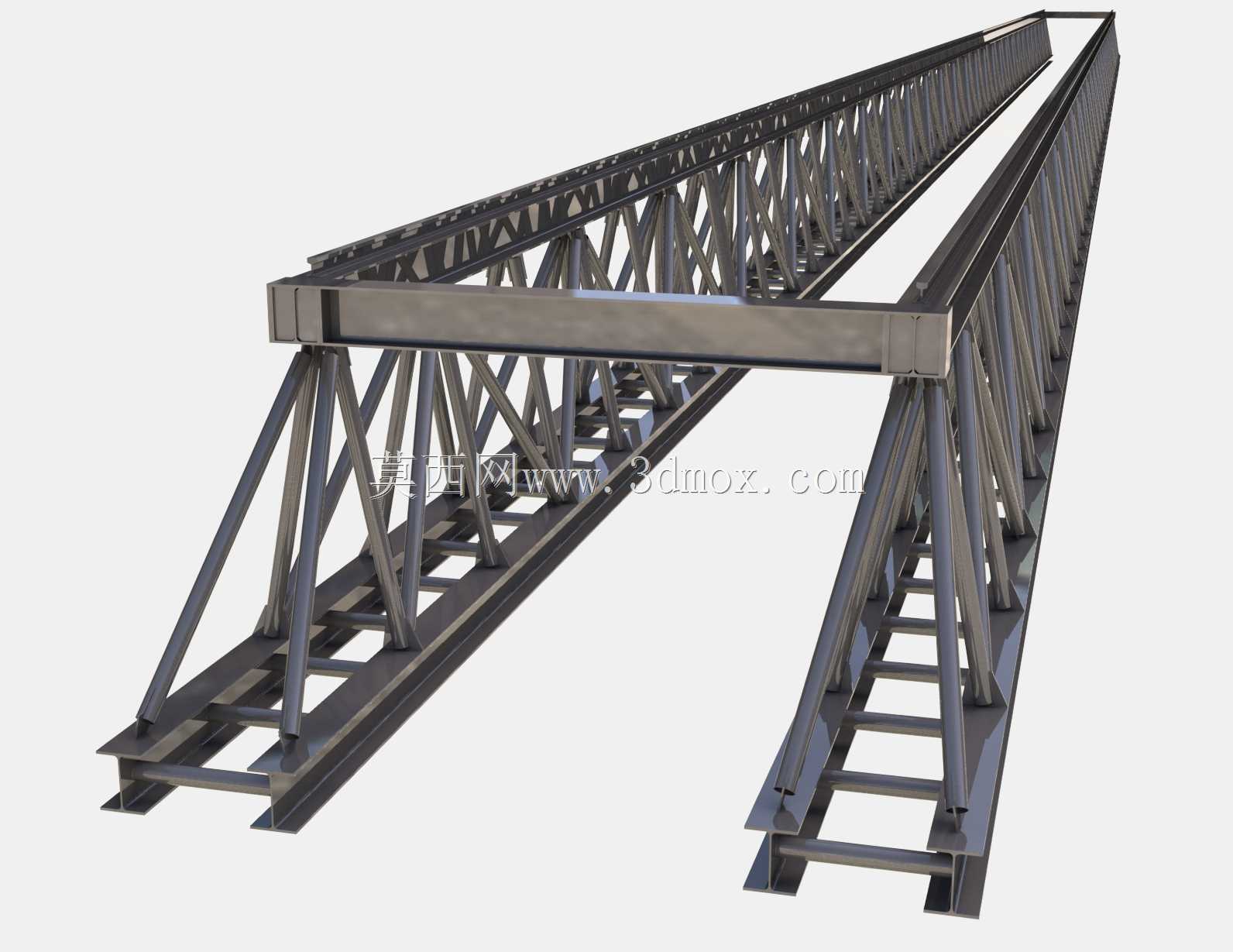

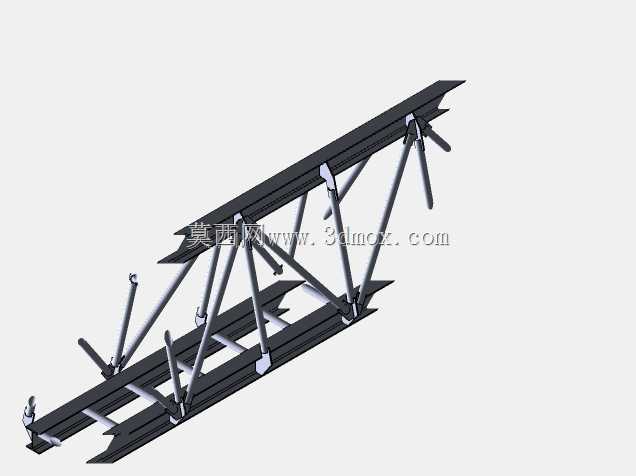

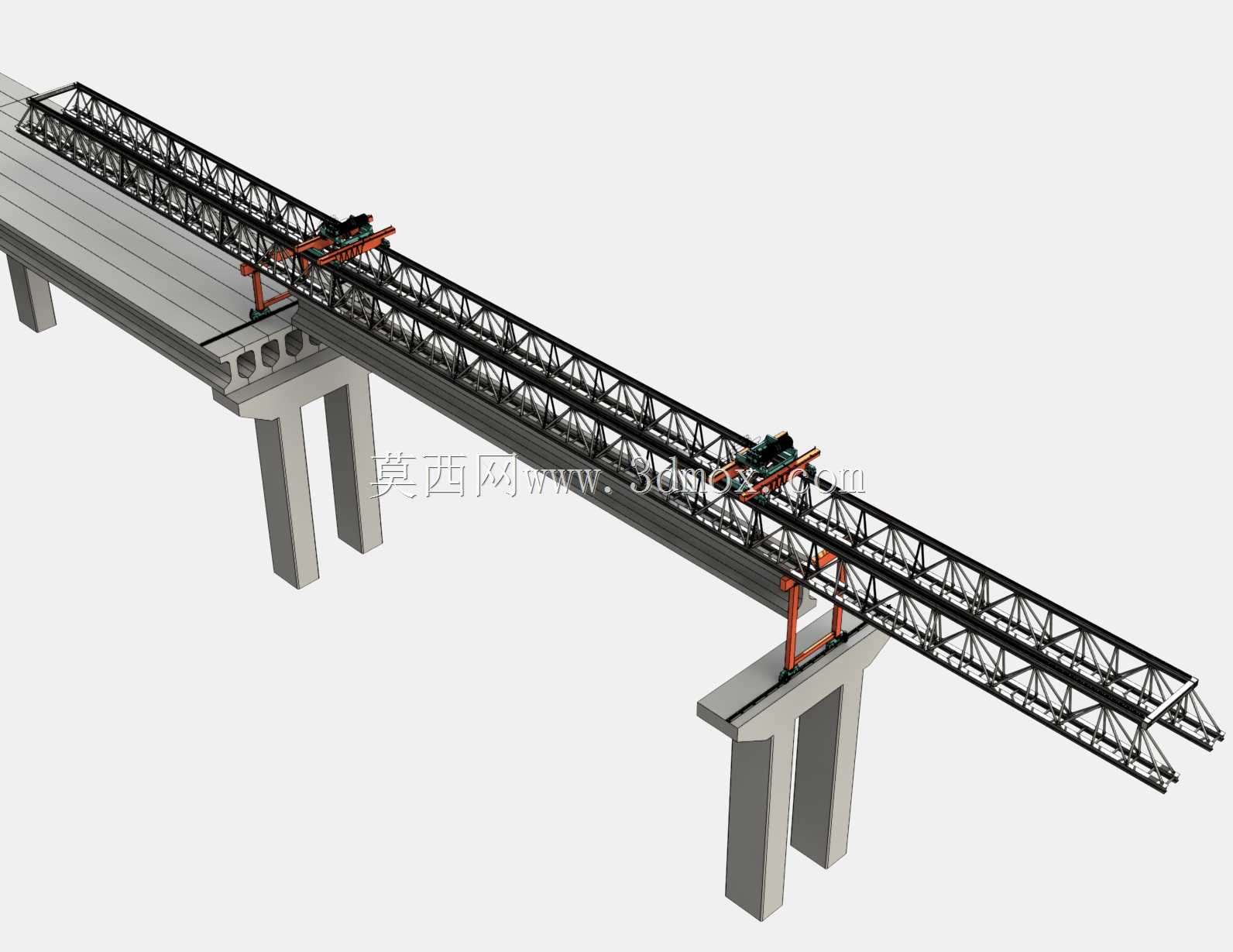

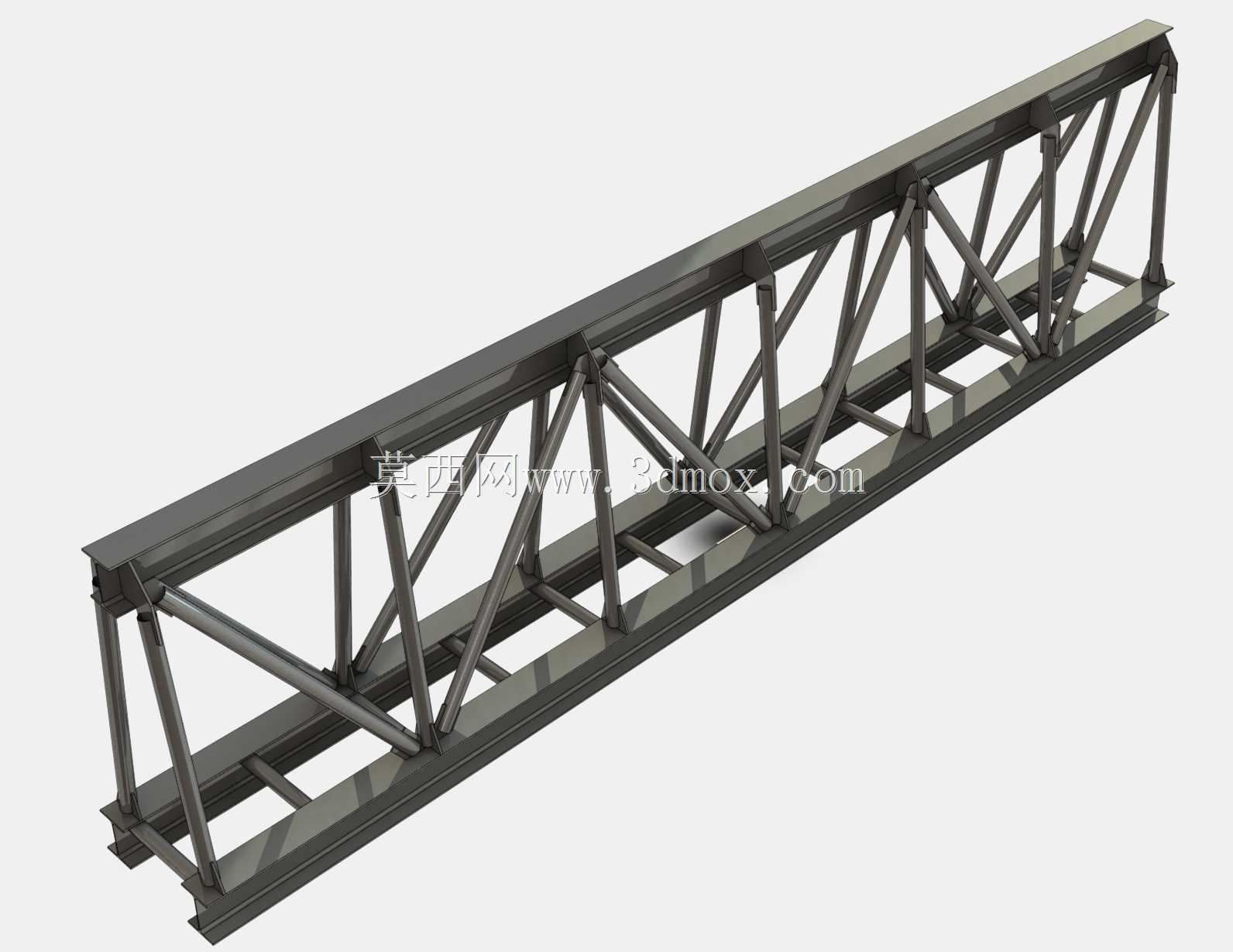

　　该吊梁设备主要服务于公路、铁路桥梁预制梁架设作业场景，针对跨墩、跨河谷等复杂工况下的混凝土预制梁段移位、就位需求设计，可完成预制梁从运梁工位到桥墩盖梁指定位置的精准吊装对位，替代传统人工配合简易机具的架梁模式，大幅降低高空作业风险与梁体磕碰概率。设备主体采用三角截面桁架主梁结构，相比箱型梁结构在保证抗弯抗扭刚度的前提下，有效降低了自重，减少了对桥墩临时承载的额外负荷，桁架杆件采用标准型钢拼接设计，可根据架设跨径需求灵活调整节段数量，适配20米至50米不同跨径的简支梁、连续梁架设作业。主梁下方设置两组可沿主梁轨道纵向移动的起重天车，天车配备横移机构与起升卷扬系统，可实现梁体的纵向移位、横向微调与垂直升降，

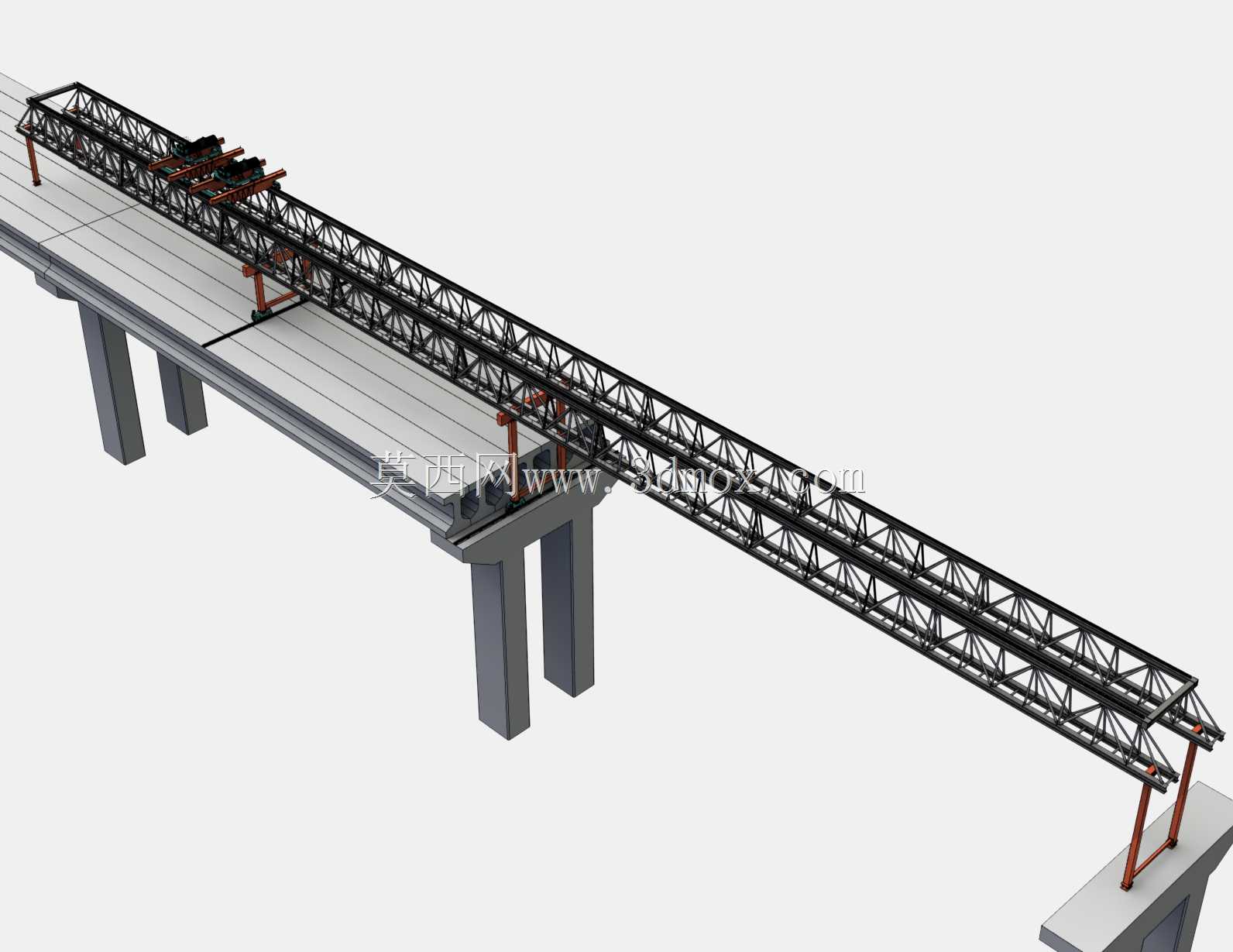

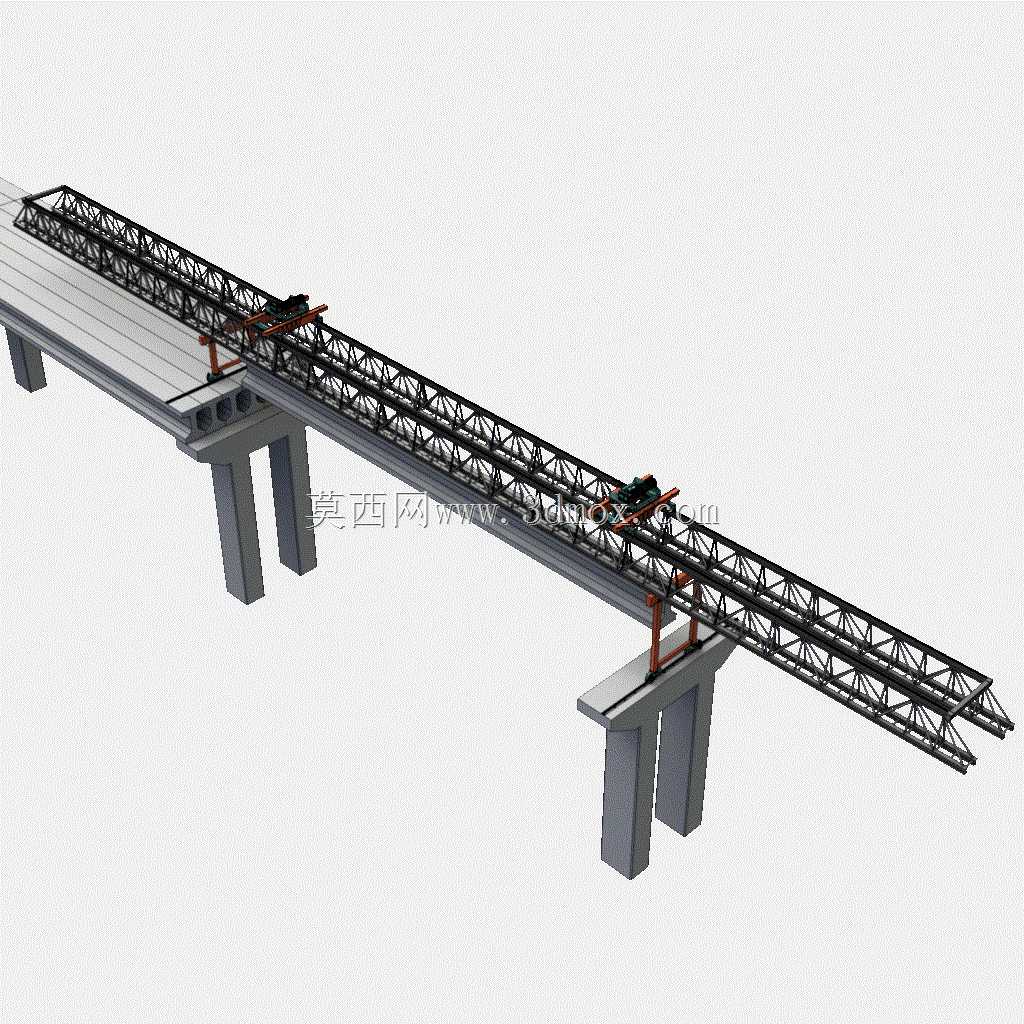

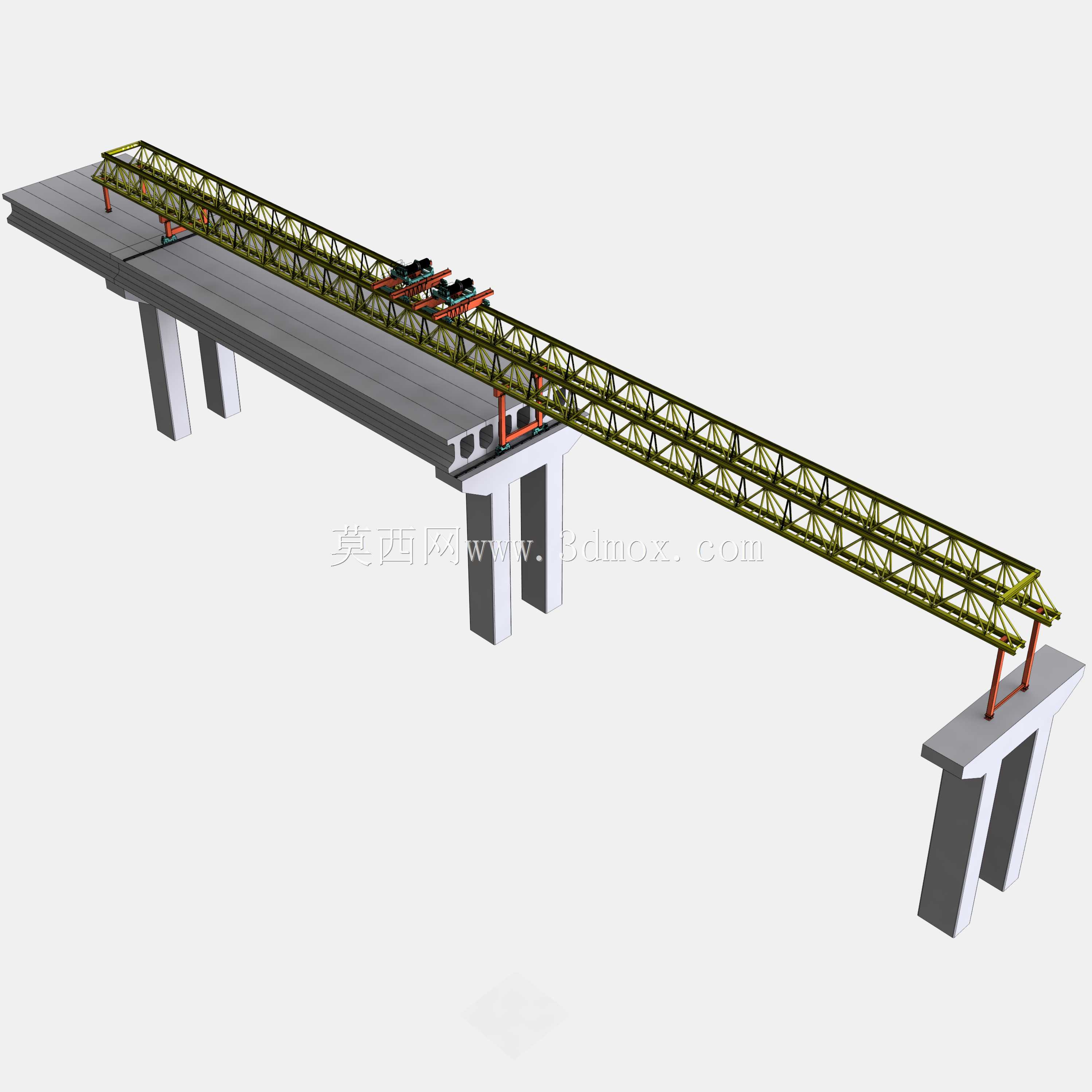

　　三个方向的动作配合可完成梁体在桥墩就位时的毫米级对位调整，满足支座安装的精度要求。设备支腿采用可伸缩式立柱结构，可根据不同桥墩高度调整支撑高度，支腿底部设置垫梁分散支撑载荷，避免对桥墩盖梁造成局部应力集中，前后支腿可配合完成过孔作业，无需额外辅助吊装设备即可实现设备自身在已架设梁段上的向前移位，适配逐跨向前的架梁施工节奏。设计过程中重点校核了主梁在最不利吊重工况下的挠度变形，控制主梁跨中挠度在允许范围内，避免起吊过程中梁体出现额外晃动，同时对天车行走轨道的安装平面度、支腿的垂直度均做了公差约束，保证设备运行过程中的稳定性。设备整体安装边界需匹配桥墩盖梁的宽度尺寸，支腿横向间距可根据梁体宽度做适应性调整，

　　作业时需保证支腿支撑位置下方的梁体或桥墩结构承载能力满足设备自重加最大吊重的载荷要求，天车起升机构的钢丝绳倍率可根据吊重需求调整，兼顾小吨位梁体的吊装效率与大吨位梁体的起吊能力。整套结构的连接节点均采用螺栓拼接设计，便于现场拆装转运，适合公路、铁路沿线流动式的桥梁施工场景，避免了焊接结构在转场时的切割、复焊工序，降低了现场安装的工作量与结构损伤风险。
