高精度弹性筒夹结构设计方案

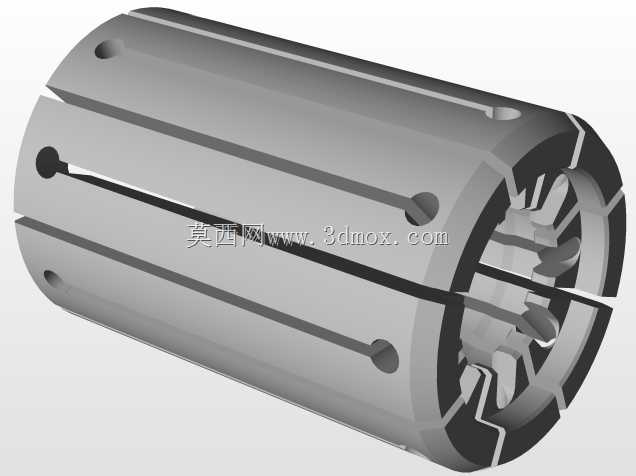

　　弹性筒夹作为机床加工环节中核心的夹紧定位元件，广泛应用于数控车床、加工中心、铣床、钻床等各类金属切削设备的刀具装夹与工件夹持场景，在精密五金加工、模具制造、航空航天零部件加工等对装夹同轴度有严苛要求的工序中承担关键作用。不同于三爪卡盘的多点刚性夹持结构，这类开槽式弹性筒夹依靠自身薄壁结构的均匀弹性变形实现对刀具或棒料的周向全包裹夹持，夹持力分布均匀，能有效避免被夹持件出现局部压痕、夹持偏心等问题，高速切削工况下的动平衡表现也更具优势。从结构设计逻辑来看，该筒夹采用轴向多等分开槽布局，开槽从夹持端向安装端延伸至弹性变形区，开槽末端设计有圆形应力释放孔，可避免反复胀缩过程中应力集中导致的薄壁开裂问题，有效提升元件的疲劳使用寿命。

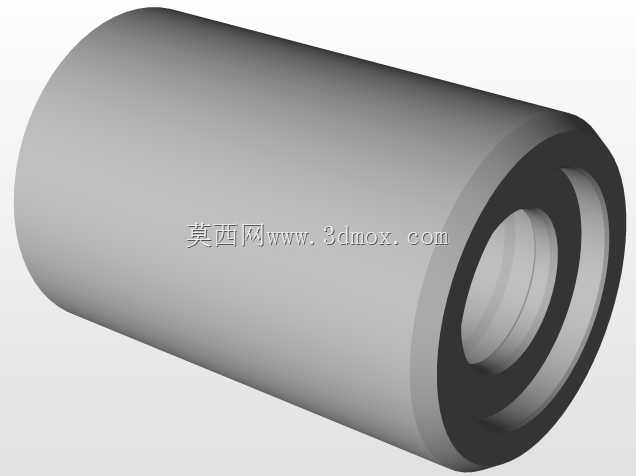

　　筒夹外锥面与配套的锁紧螺母内锥面配合，当锁紧螺母轴向旋紧时，锥面传递的径向压力会驱动筒夹的各瓣夹持爪同步向内收缩，从而抱紧中心孔内的刀具或工件，松开螺母后筒夹依靠自身材料弹性复位，即可快速完成刀具或工件的更换操作。在安装边界适配方面，该筒夹的外锥度采用行业通用的标准锥度参数，可直接适配对应规格的ER刀柄、主轴锥孔，无需额外定制转接结构；中心夹持孔的尺寸公差按照精密级夹具标准设计，可适配对应直径范围内的直柄刀具、圆棒料，夹持后的径向跳动量可控制在极小范围内，能满足高速精加工的精度要求。筒夹本体采用合金弹簧钢材质，经淬火回火处理后具备良好的弹性与耐磨性，长期反复胀缩使用也不会出现塑性变形，夹持力衰减幅度极小。在实际加工应用中，

　　这类弹性筒夹不仅可用于装夹铣刀、钻头、丝锥等切削刀具，也可用于二次加工工序中夹持轴类、套类工件，配合专用的卡盘座可实现工件的快速定位装夹，大幅缩短工序换型的辅助时间。设计过程中需重点控制各开槽的等分精度、锥面的接触面积占比、薄壁变形区的壁厚均匀度，这些参数会直接影响夹持后的同轴度、夹持力大小以及元件的使用寿命，若开槽等分精度不足，会导致各瓣夹持爪的收缩量不一致，进而出现夹持偏心、夹持力不足等问题；若锥面接触面积占比过低，会导致锁紧过程中应力集中，加剧锥面磨损，缩短筒夹的更换周期。
