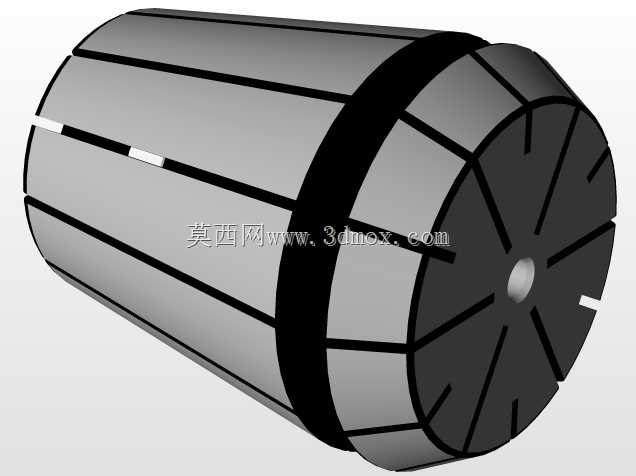

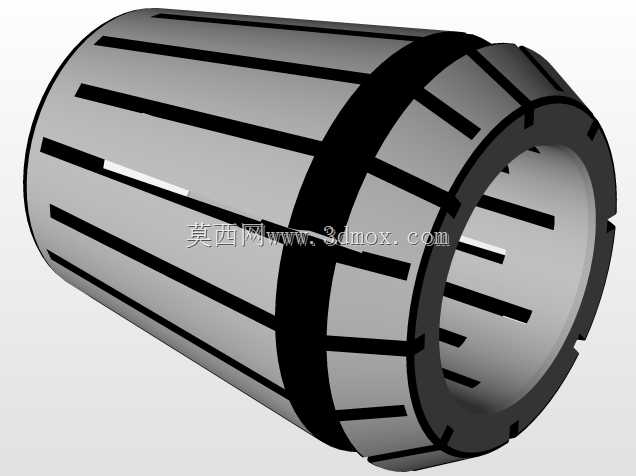

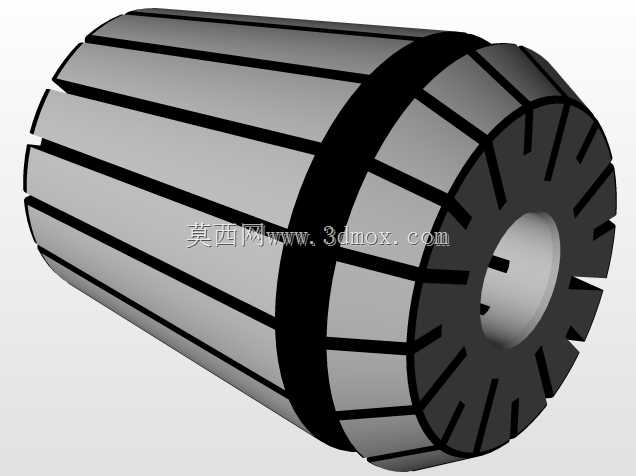

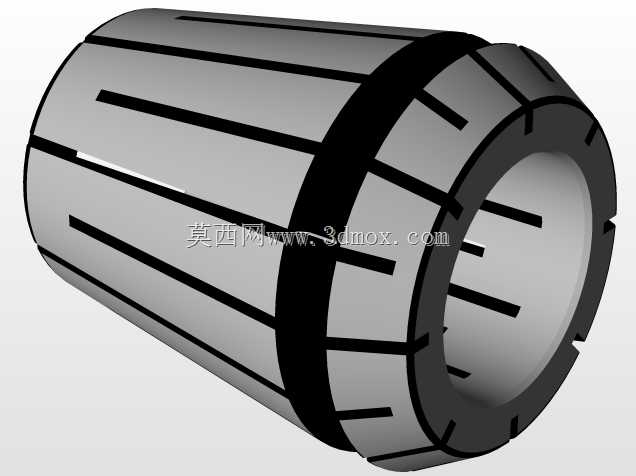

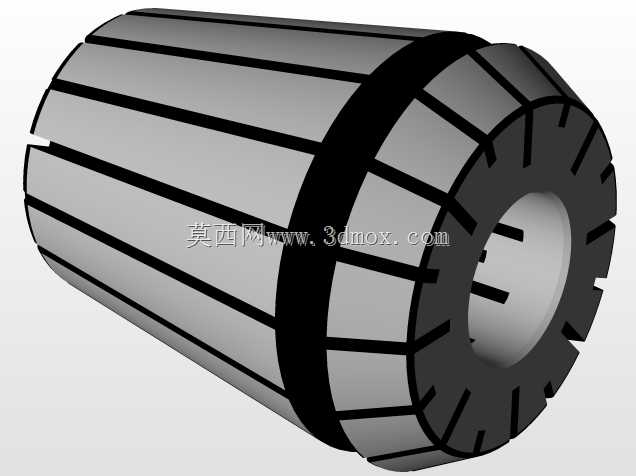

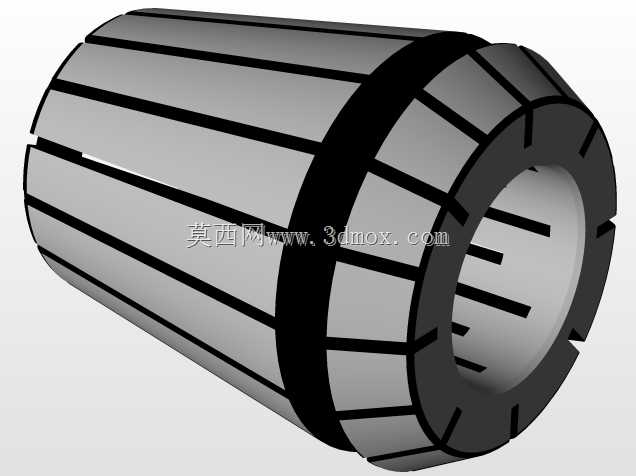

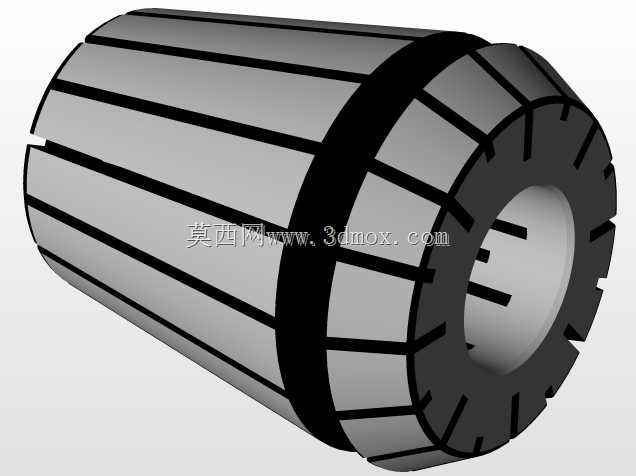

DIN6499标准ER弹性筒夹结构设计

　　ER弹性筒夹是当前数控加工领域应用覆盖面最广的刀具夹持元件，这款符合DIN6499标准的470规格ER夹头，主要适配加工中心、数控铣床、车床、攻丝机等多类金属切削设备的刀具装夹需求，也可在小型工装夹具中用于圆柱形工件的定位夹紧，在精密零件加工、模具制造、五金件批量生产场景中都能见到这类结构的身影。从实际使用的角度看，这类夹头的核心功能是通过自身的弹性形变，在锁紧螺母的轴向压力作用下均匀收缩内孔，实现对刀具柄部或者工件外圆的高精度同轴夹持，相比传统的三爪卡盘、钻夹头，它的夹持跳动更小，装夹重复精度更高，同时能适配一定直径公差范围内的柄部，不用频繁更换夹持元件就能覆盖多规格刀具的装夹需求。这款夹头的设计完全遵循DIN6499的尺寸规范，

　　外锥面采用标准的ER系列锥度，能和对应规格的ER刀柄内锥面完全贴合，保证受力均匀，不会出现局部应力集中导致的夹头碎裂或者夹持失稳问题。外圆上均匀分布的轴向开槽是实现弹性收缩的核心结构，开槽从夹头的夹持端一直延伸到靠近锥面的位置，开槽的宽度、数量、分布角度都经过严谨的力学计算，既保证夹头在锁紧时有足够的收缩量，又能保证夹持时每个瓣片对柄部的压力均匀，避免出现偏载导致的刀具跳动、加工振纹问题。夹头的内孔经过精密研磨，表面粗糙度控制在合理区间，和刀具柄部的接触面积能达到80%以上，不仅能传递更大的切削扭矩，防止加工过程中刀具打滑，还能有效降低高速旋转时的不平衡量，适配高转速的精加工场景。在安装边界上，这款夹头的总长、最大外圆直径、

　　锥面长度都严格匹配对应规格的ER螺母和刀柄内腔尺寸，安装时只要将夹头压入螺母的卡槽内，再装入刀具后拧入刀柄，达到规定的锁紧扭矩就能实现稳定夹持，不需要额外调整。实际使用中要注意，夹头的开槽内不能积存切屑或者油污，否则会影响收缩量和夹持精度，锁紧扭矩不能超过对应规格的额定值，不然会导致夹头瓣片产生塑性变形，丧失弹性无法正常使用。这类夹头的夹持范围覆盖了从1mm到20mm以上的柄部直径，不同内径的夹头可以互换使用，能大幅减少刀柄的配置数量，降低生产现场的工装成本，不管是粗加工时的大切削量铣削，还是精加工时的高精度铰孔、攻丝作业，都能提供稳定可靠的夹持效果。
