双梁桥式起重小车起升机构三维结构

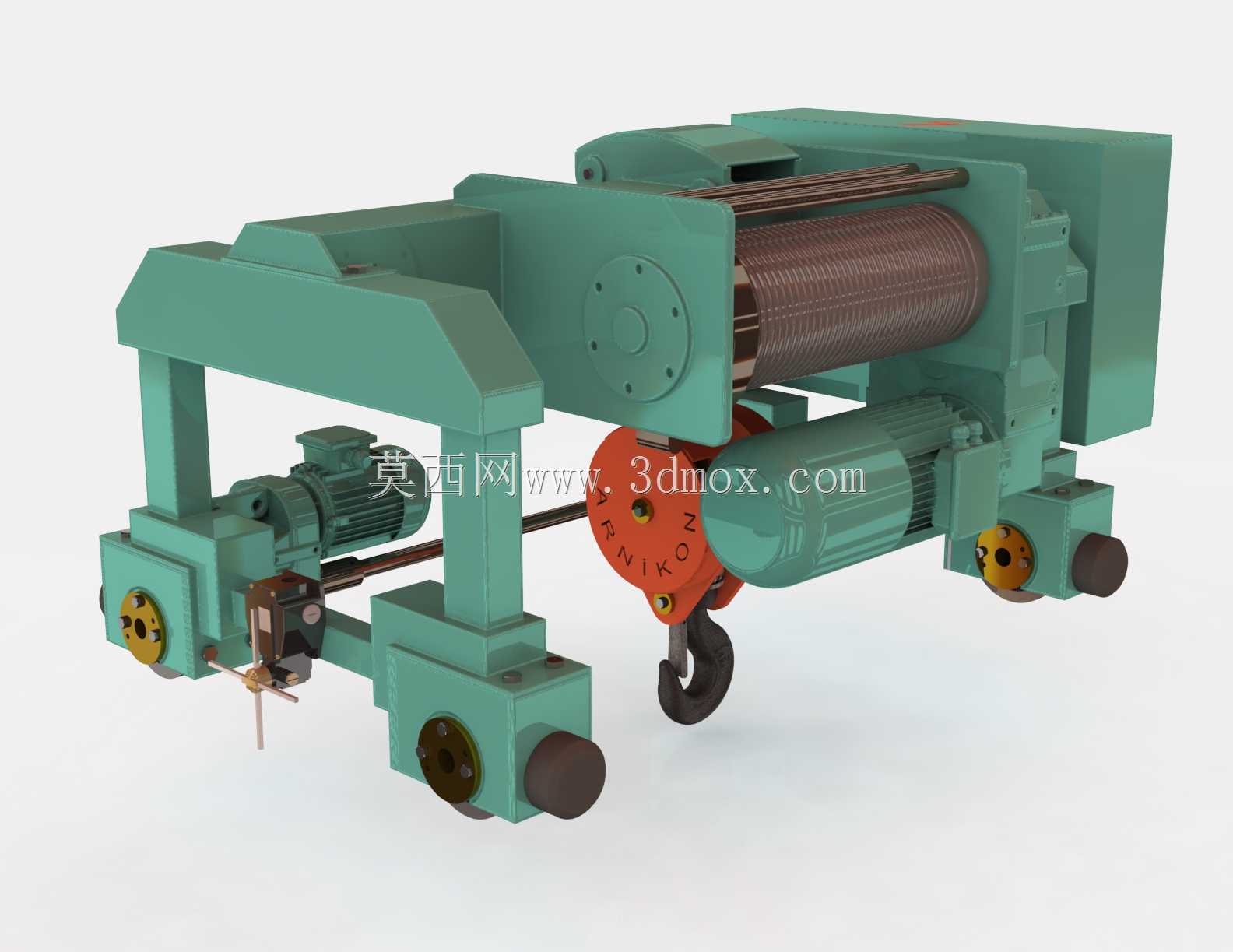

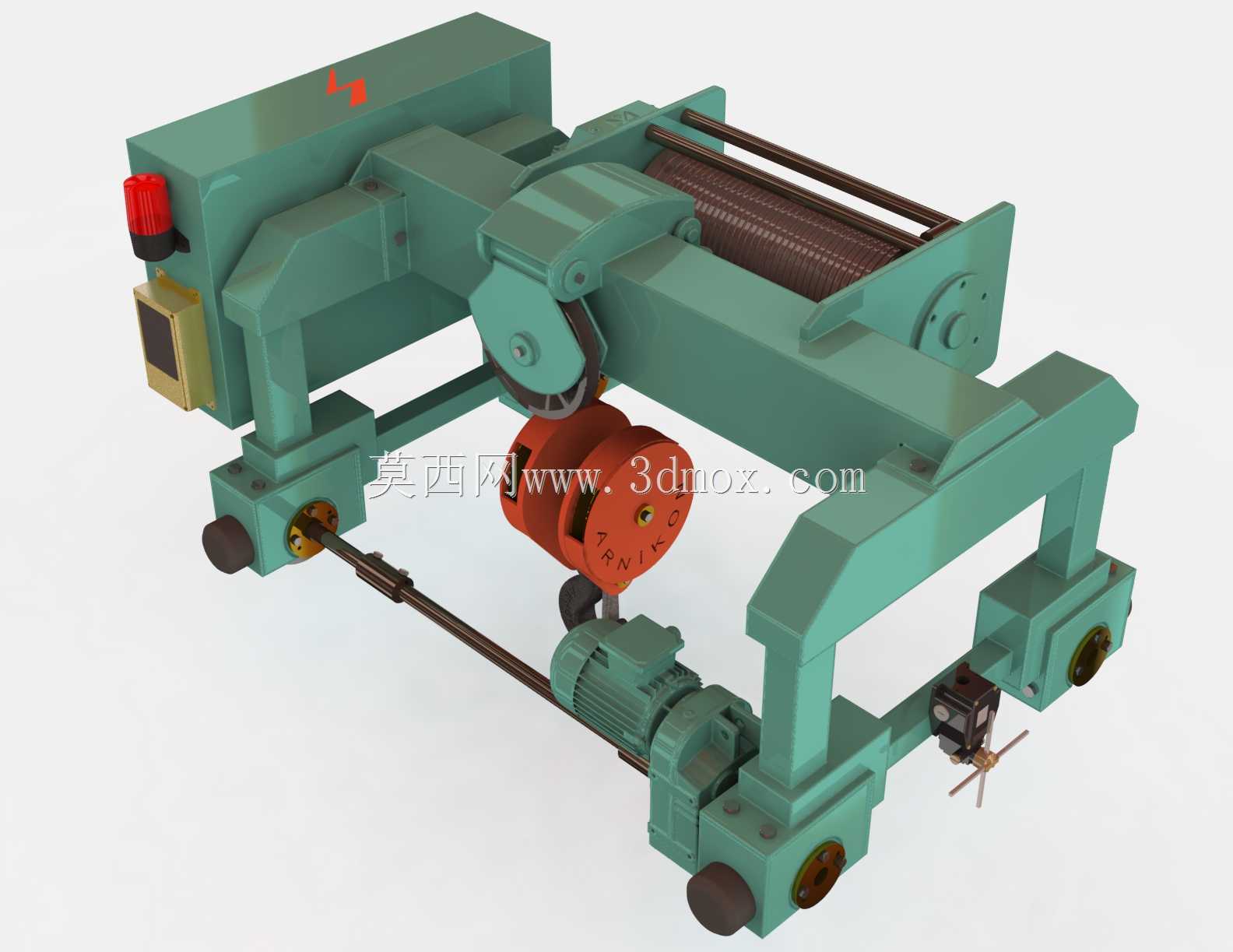

　　该模型还原的是桥式起重机核心起升运行小车的完整机械结构，这类装置普遍搭载在双梁桥式起重机的主梁轨道上，是车间内部重物吊运作业的核心执行单元，覆盖机械加工车间工件转运、仓储库区重型货物堆垛、装配生产线重型部件对位吊装等多类工业场景，承担垂直起升与主梁方向横向走行的核心动作输出。从结构设计逻辑来看，整套机构采用模块化布局思路，将起升卷扬单元、小车走行单元、吊钩滑轮组、驱动动力单元、安全限位部件整合在统一的焊接箱型车架上，车架两侧的走行轮组直接卡接在起重机主梁的轨道顶面，轮组的安装基准面预留了调整垫片的安装空间，可在现场安装时补偿轨道平行度偏差，避免运行卡滞。起升卷扬部分采用多层缠绕卷筒设计，卷筒表面加工有匹配钢丝绳直径的螺旋绳槽，

　　可保证钢丝绳收放过程中排列整齐，减少乱绳磨损，卷筒一端配置常闭式制动器，断电状态下可自动锁止卷筒转动，防止吊重意外下坠；卷筒下方配套的动滑轮吊钩组，通过滑轮倍率匹配实现起升载荷的放大，降低驱动单元的输出扭矩需求，吊钩处配置的防脱卡板可避免吊装索具从吊钩开口处滑脱。走行驱动采用分别驱动形式，车架两侧各配置一套减速驱动单元，通过传动轴实现两侧轮组的同步转动，避免小车运行过程中出现偏斜啃轨的问题，驱动端的减速机构采用硬齿面齿轮传动，可承受频繁启停的冲击载荷。模型中还原的端梁限位撞块、声光警示部件等细节，均对应实际设备的安全防护设计，限位撞块可在小车运行至主梁端部时触发行程开关切断走行动力，避免冲轨坠落。从安装边界来看，

　　小车整体宽度匹配标准双梁起重机的主梁间距，走行轮的轮距适配主流QU系列起重机轨道的安装尺寸，车架底部的净空高度可保证吊钩在上极限位置时，不会与车架本体发生碰撞干涉，卷筒的安装高度预留了钢丝绳出绳的偏角余量，可避免钢丝绳与绳槽边缘出现过度摩擦。整套结构的受力路径清晰，吊重载荷通过钢丝绳传递至卷筒，再通过卷筒支座传递到车架本体，最终通过两侧走行轮均匀传递到起重机主梁上，各受力节点的加强筋布局均符合起重设备的强度设计规范，可直观展示起升机构的动力传递路径与部件装配关系，为起重设备的结构优化、现场安装调试提供直观的三维参考。
