起重机单轨端梁传动结构三维设计

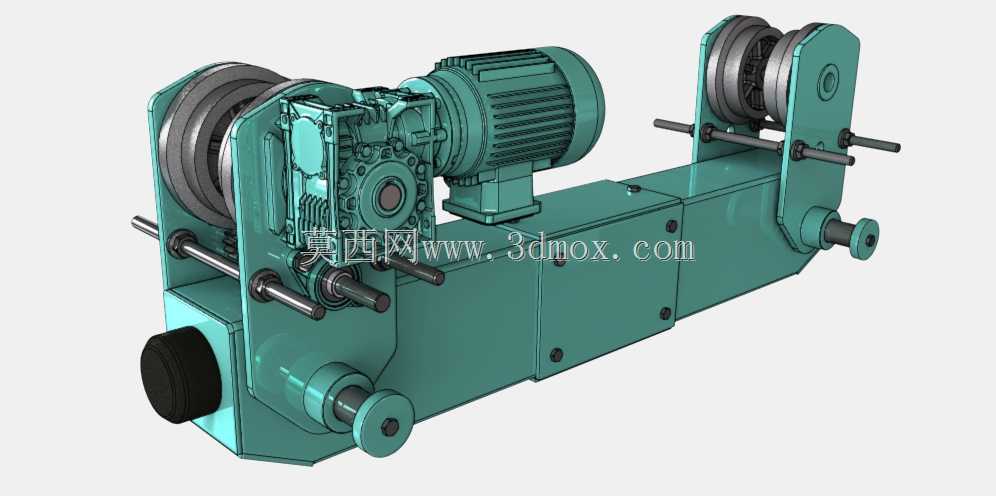

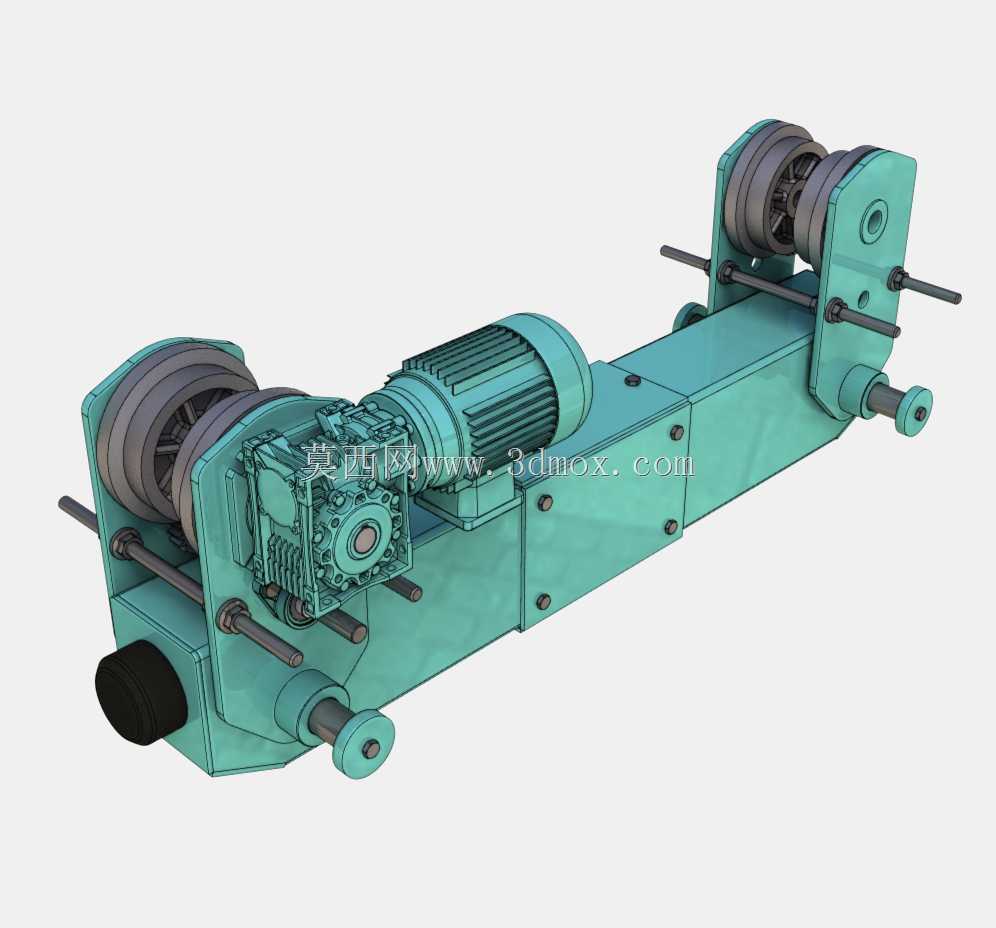

　　该结构为单轨起重机的端部行走承载构件，主要配套轻小型起重作业场景，常见于厂房内工位间物料转运、轻型设备吊装移位的单轨吊系统中，作为电动葫芦或起重小车的行走承载基座，承担整机沿单轨轨道的水平移动功能，同时承载起吊载荷的竖向与水平方向分力，保障起重作业过程中整机行走的平稳性。从结构设计逻辑来看，该端梁采用一体式箱型梁体作为承载主体，梁体截面经过受力校核，可匹配对应额定起重量下的抗弯、抗扭要求，两端对称布置行走轮组，轮组的轮缘尺寸与单轨工字钢轨道的翼缘宽度匹配，可卡合在轨道上避免脱轨风险。驱动端集成了减速传动单元与驱动电机，电机输出的扭矩经蜗轮蜗杆减速机构降速增扭后，传递给主动行走轮，带动整个端梁沿轨道行进，从动轮端仅做随动转动，

　　同时设置有横向导向定位结构，抵消行走过程中产生的侧向偏移力。安装边界方面，端梁的轮组中心距与配套轨道的跨度参数严格匹配，梁体上预留的安装孔位可直接对接电动葫芦的挂接结构，无需额外加工转接件，驱动单元的接线端预留有足够的布线空间，可适配常规起重设备的供电与控制线路排布。设计过程中重点考量了轮压分布的均匀性，主动轮与从动轮的安装座采用可调式结构，可通过调整螺栓微调轮组与轨道的贴合间隙，避免长期运行后出现轮缘偏磨的问题，梁体上的加强筋布置在受力集中的驱动安装位与轮组连接位，在控制整体自重的前提下提升局部结构强度，避免重载下出现结构形变。端梁两端的伸出轴结构可配套安装行程限位撞块，对接轨道两端的限位开关，实现行走行程的硬限位保护，

　　防止端梁脱出轨道端部。整个传动链的传动比经过匹配计算，可让端梁的行走速度控制在轻小型起重设备的常规作业速度区间，既保证工位转移的效率，也避免行进速度过快导致吊重晃动幅度过大，影响作业安全性。梁体表面的安装基准面经过平面度校核，可保证驱动单元、轮组安装后的同轴度要求，降低运行过程中的振动与噪音，延长各传动部件的使用寿命。
