港口集装箱吊运专用吊具结构设计

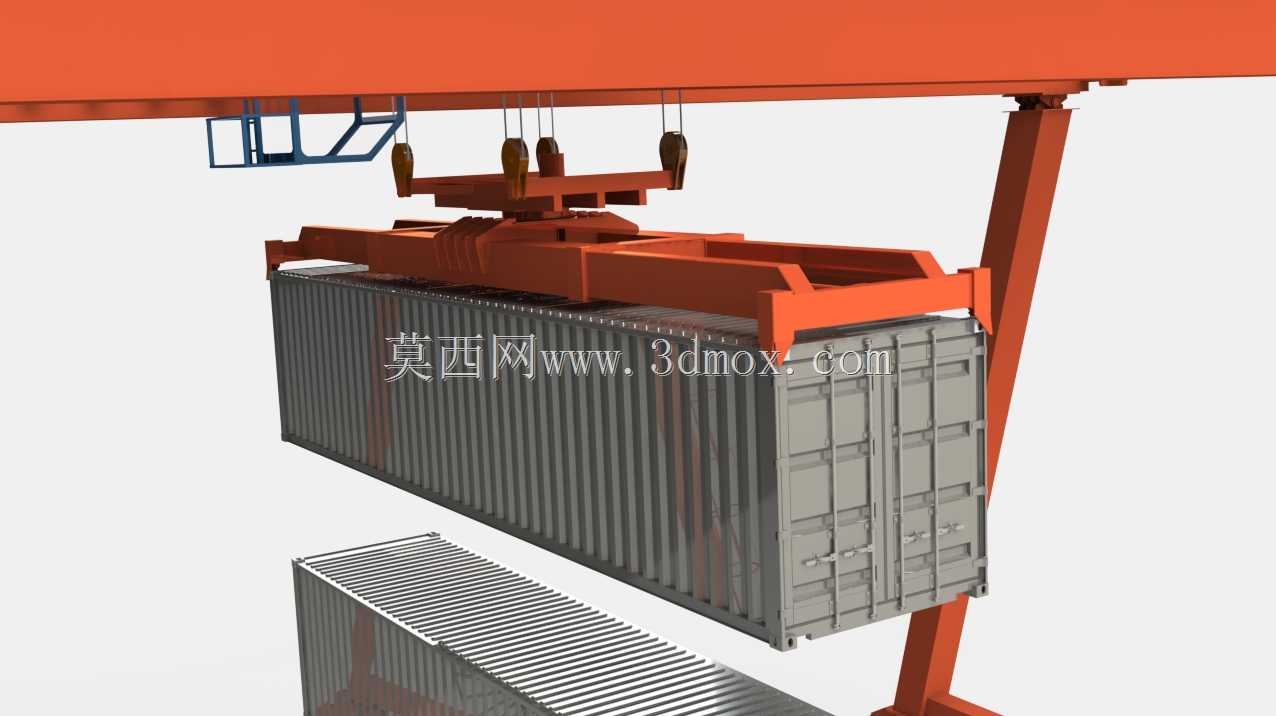

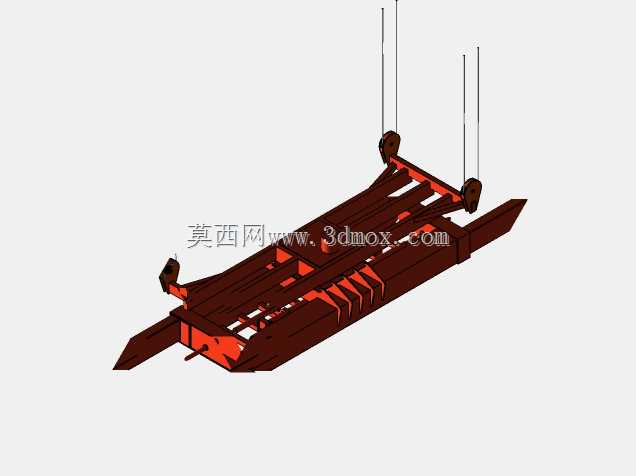

　　在港口集装箱堆场、铁路集装箱转运场站这类需要频繁完成标准集装箱移位、堆垛、装卸车作业的场景中，这类与门式起重机配套使用的集装箱专用吊具，是衔接起重主机与作业载荷的核心执行部件，其结构合理性直接决定整套装卸系统的作业效率与作业安全。不同于通用起重吊具的通用化设计思路，该吊具完全围绕ISO标准集装箱的顶部角件结构做匹配设计，主体承载框架采用箱型梁焊接结构，整体框架的长宽尺寸严格对应标准集装箱的顶部吊点间距，作业时吊具下方的四个旋锁机构可精准插入集装箱顶部的四个角件锁孔内，通过旋锁的90度回转完成与集装箱的刚性锁止，避免吊运过程中集装箱出现滑脱、偏摆的问题。从结构布局来看，吊具上部设置了与起重机起升小车对接的吊挂连接点，

　　通过多组均衡布置的钢丝绳吊点与起升机构相连，配合吊具自身的导向对位结构，作业时司机在操作室即可完成吊具与集装箱的快速对位，无需地面人员辅助挂钩，单箱对位锁止时间可控制在数十秒内，大幅压缩单箱作业循环时长。吊具框架两侧设置了导向挡边结构，在对位过程中可对集装箱的位置偏差做小幅修正，抵消起升过程中吊具的小幅摆动带来的对位误差，降低对位过程中吊具与集装箱的刚性碰撞概率。考虑到港口露天作业的复杂工况，吊具的承载梁结构做了等强度优化，在保证整体承载能力满足额定起重量要求的前提下，尽可能降低吊具自身的结构自重，减少起重机起升机构的无效载荷消耗。吊具与起重机小车的连接位置设置了浮动缓冲结构，可吸收起升、制动过程中的冲击载荷，

　　避免冲击载荷直接传递到起重机的主梁结构上。在安装边界上，该吊具的上部吊挂点间距完全匹配对应吨位门式起重机的起升小车吊点布局，可直接替换同规格的常规集装箱吊具，无需对起重机的起升机构做额外改造；吊具下部的旋锁位置预留了足够的安全间隙，锁止状态下旋锁与角件的配合间隙控制在合理范围内，既保证锁止动作顺畅，又避免间隙过大导致吊运过程中集装箱出现大幅晃动。日常作业中，该吊具可配合门式起重机完成20英尺、40英尺标准集装箱的堆垛、转运、装卸作业，覆盖港口堆场、铁路货场、内陆集装箱中转站的绝大多数常规集装箱装卸需求，结构上没有冗余的复杂功能，所有结构设计都围绕快速对位、可靠锁止、平稳吊运这三个核心作业需求展开，维护点集中在旋锁转动副与吊挂连接铰点处，日常维保无需拆解主体承载框架，可大幅降低设备的日常维护成本与停机维保时间。
