12X15吨单轨门式起重设备结构设计

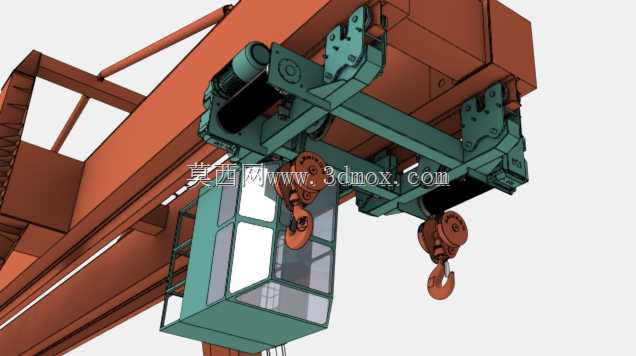

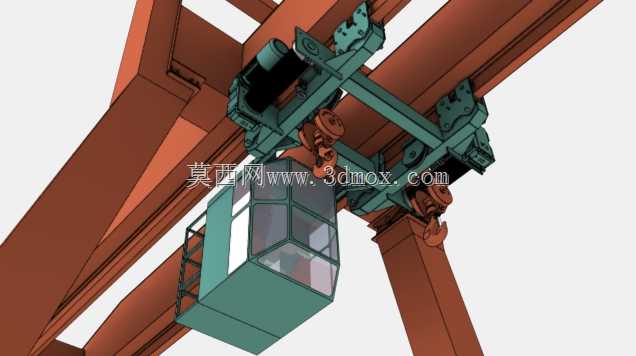

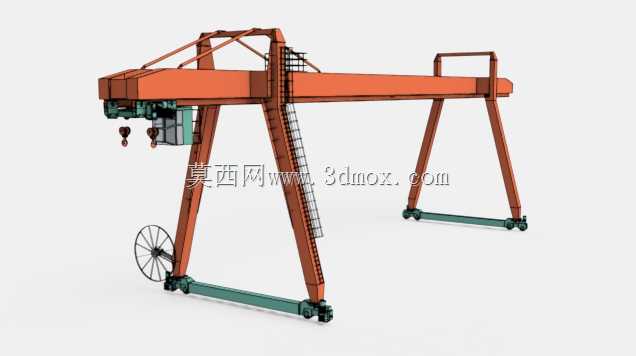

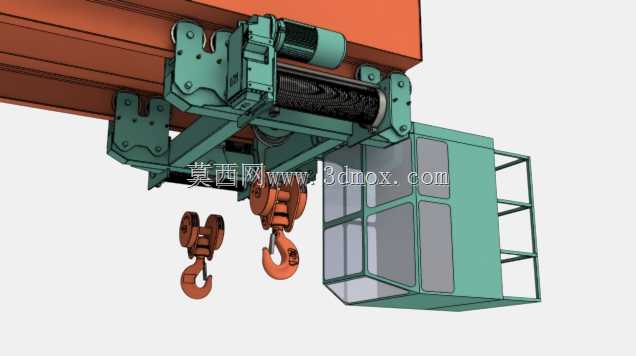

　　这款单轨门式起重机的建模过程，最先要锚定的是室外货场、中小型钢材加工车间的作业边界——这类场景没有固定厂房牛腿可供安装桥式起重机，地面轨道的铺设成本又远低于全厂房钢结构改造，刚好适配12米跨度、15吨额定起重量的作业需求，能覆盖常规型材、钢构件、中型设备部件的垂直吊装与水平转运作业。建模时优先梳理了支腿的受力传递路径：两个A型支腿作为主要承载结构，底部通过端梁连接行走轮组，轮组适配QU70型起重轨道，轮压计算时预留了1.2倍的动载系数，避免起升制动时的冲击载荷造成结构失稳。主梁采用偏轨箱型梁结构，单根主梁上布置的起重葫芦可沿主梁全长行走，葫芦的起升高度设定为9米，刚好匹配常规货场堆垛3层标准集装箱、或车间内6米高度设备吊装的净空需求，支腿内侧预留的400mm安全间隙，能避免吊运过程中物料与支腿结构发生刮碰。

　　结构细节上，支腿外侧设置的直爬梯连通主梁顶部的检修平台，平台周边设置1.2米高的防护栏杆，爬梯步距控制在300mm，符合高空检修的作业安全要求，端部支腿处设置的手动风缆轮，是针对室外作业场景的防风设计，非作业状态下可通过风缆将设备与地面锚点固定，抵御6级以下阵风的滑移风险。行走机构采用分别驱动形式，每个支腿底部的端梁配置独立的驱动轮组，通过电气同步控制保证两侧行走速度差控制在5‰以内，避免啃轨现象。建模过程中对所有连接节点做了细化：主梁与支腿采用高强度螺栓法兰连接，螺栓规格按最大支反力计算选取，端梁与支腿的连接位置设置了调整垫片，可补偿现场轨道安装的平面度误差。

　　从作业覆盖范围来看，该设备的有效作业半径覆盖轨道两侧各3米的范围，配合葫芦的沿梁行走，可完成跨度范围内任意点位的物料取放，相比汽车吊作业，它无需占用通道空间，可沿固定轨道持续作业，作业稳定性更高，适合固定货场的常态化装卸作业。建模时还考虑了设备的运输拆分边界：主梁分为两段制造，现场通过法兰拼接，单段运输长度控制在7米以内，满足常规公路运输的尺寸要求，支腿与端梁也采用拆分式设计，现场安装时无需大型吊装设备即可完成组装。整体结构的重心位置经过反复校核，空载状态下重心位于两支腿连线的中心位置，额定载荷状态下重心偏移量控制在支腿间距的1/6以内，保证设备不会发生倾覆。
