滑板传动用连杆式支撑轴结构设计

　　该零件为滑板传动系统中的核心支撑连杆构件，主要应用于各类滑板的动力传递与轮组连接环节，在滑板行进过程中承担动力传导、姿态限位与结构支撑的多重作用。从结构设计来看，整体采用镂空式框型连杆构型，在保证整体结构刚度的前提下大幅削减了零件自重，避免滑板整体重量过大影响操控灵活性。零件两端分别设置同轴度要求较高的安装孔位，其中一端为带沉台的通孔结构，用于与轮组转轴配合安装，沉台结构可对转轴端面进行轴向限位，避免运行过程中转轴出现窜动；另一端为贯通式光孔，用于与车架侧的固定销轴连接，孔口处做了倒角处理，既方便装配时销轴快速导入，也能消除孔口应力集中，降低长期交变载荷下的开裂风险。零件中部设置有带凸台的轴孔结构，该位置为整个连杆的受力支点，

　　用于连接传动摇臂，将脚踏或动力组件的驱动力传递至两端轮组，凸台结构有效增加了孔位的接触受力面积，分散铰接位置的接触应力，避免长期铰接磨损导致孔位失圆。设计过程中对连杆的受力路径做了针对性优化，两侧连接臂采用变截面过渡设计，在靠近中部支点的位置截面厚度更大，向两端安装孔位置逐步收窄，匹配受力过程中弯矩的分布规律，在应力集中的转角位置均做了圆角过渡处理，避免加工或使用过程中出现应力断裂。从安装边界来看，零件整体外轮廓的长宽尺寸适配常规滑板的轮组间距，安装孔的孔径与市面主流滑板轮轴、固定销轴的尺寸通用，无需额外改装即可完成替换装配，镂空的框型结构也预留了足够的走线与周边零件避让空间，不会与滑板的板面、减震垫等周边部件发生运动干涉。

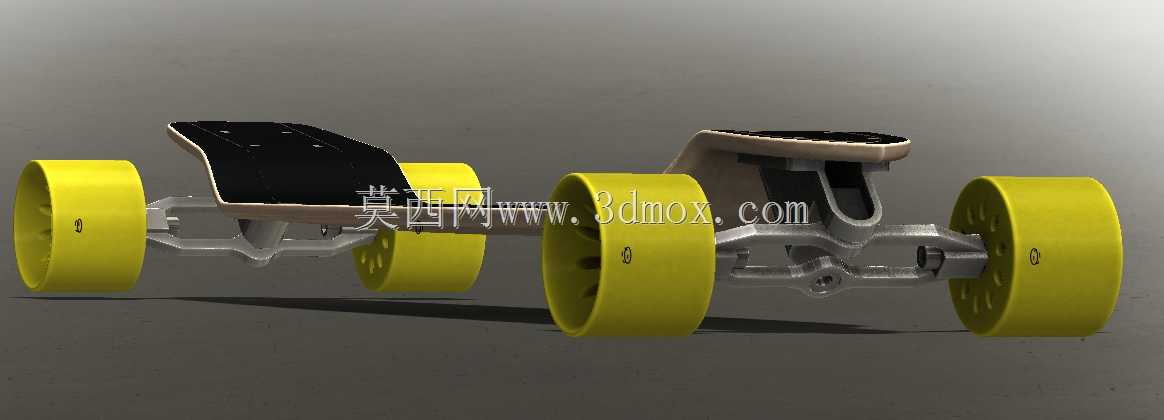

　　零件表面采用哑光质感的表面处理，既提升了零件的防锈耐磨性能，也避免使用过程中反光影响使用者视线。在实际使用场景中，该零件可适配各类陆地冲浪板、电动滑板的传动悬架系统，能够承受滑行过程中变向、颠簸带来的交变冲击载荷，铰接孔位的配合精度可保证传动过程无虚位，让滑板的转向与动力传递更加跟手，长期使用下的结构形变量控制在合理范围内，不会因受力变形导致轮组偏摆、传动卡滞等问题。建模过程中对各安装孔的同轴度、端面垂直度均做了公差约束，可直接导出工程图用于机加工或铸造生产，各圆角、倒角的工艺细节均符合常规机械加工的工艺要求，无需额外做工艺补正即可投入生产。
